首页  >  产品百科  >  NCV4276DTADJRKG

NCV4276DTADJRKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 60dB(100Hz) 220μA 正极 Adjustable 400mA 1 2.5V 4.5V 20V 45V 500mV@ 250mA 35mV 25mV DPAK-5 贴片安装,黏合安装
供应商型号: Q-NCV4276DTADJRKG
供应商: 期货订购
标准整包数: 1

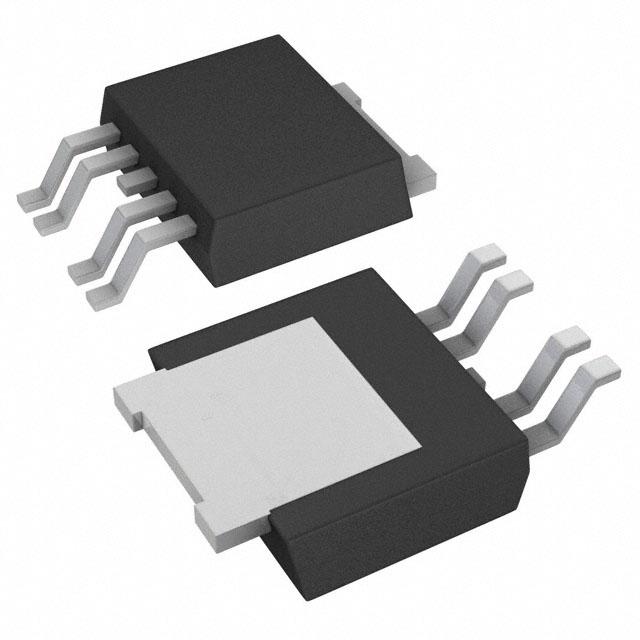

ON SEMICONDUCTOR LDO稳压器 NCV4276DTADJRKG

NCV4276DTADJRKG概述

    NCV4276/NCV4276A 400 mA Low-Drop Voltage Regulator

    1. 产品简介


    NCV4276是一款适用于恶劣汽车环境的400 mA输出电流集成低降压电压调节器系列。它设计用于宽泛的工作温度范围和输入电压范围,确保在汽车和其他苛刻条件下稳定运行。该系列产品提供固定输出电压选项(1.8 V 和 2.5 V)及可调输出电压选项(2.5 V 至 20 V),具有±2% 或 ±4% 的输出电压精度。此外,它还具备多种保护机制,如过流保护、过温保护及禁用输入控制。

    2. 技术参数


    - 输出电压:1.8 V ±4%、2.5 V ±4%、3.3 V ±4%、5.0 V ±4% 或可调电压(±2% 或 ±4% 输出电压精度)
    - 输出电流:最高可达400 mA
    - 最大压降电压:对于5.0 V输出为500 mV(最大值)
    - 禁用输入:设置低电平以禁止输出
    - 非常低的静态电流消耗
    - 保护功能:包含峰值瞬态电压(±45 V)、反向电压(-42 V)、短路及热过载保护
    - 封装:DPAK 和 D2PAK 表面贴装封装

    3. 产品特点和优势


    - 输出稳定:可在广泛的输出电容和等效串联电阻范围内保持稳定
    - 低功耗:静态电流消耗极低,适合需要长时间工作的设备
    - 高可靠性:具有过电流和过温保护,确保长期可靠运行
    - 灵活性强:提供固定和可调两种输出电压版本,适用于不同应用场景

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电源管理、工业控制系统及消费电子设备中的电压调节需求
    - 使用建议:
    - 确保输入电压在规定范围内,避免电压过高导致损坏
    - 使用合适的输出电容和等效串联电阻(ESR),以保证稳定性
    - 考虑散热设计,避免因过热而导致热保护启动

    5. 兼容性和支持


    - 兼容性:NCV4276可与其他标准电源系统兼容,适用于各种应用环境
    - 支持:厂家提供详细的资料和技术支持,帮助客户更好地理解和使用该产品

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动
    - 解决方案:检查输入电压是否在允许范围内,确保所有连接正确无误
    - 问题2:输出电压不稳定
    - 解决方案:检查输出电容和ESR值是否符合要求,必要时更换电容
    - 问题3:设备过热
    - 解决方案:改善散热设计,增加外部散热片或者使用更大面积的散热板

    7. 总结和推荐


    综合评估:NCV4276/NCV4276A凭借其出色的稳定性和可靠性,在汽车、工业及消费电子产品中表现出色。该系列产品提供了丰富的输出电压选项和强大的保护机制,使其成为高性能电源管理的理想选择。
    推荐使用:强烈推荐给那些需要高稳定性和可靠性电源管理系统的设计师和制造商。

NCV4276DTADJRKG参数

参数
稳压器数量 1
输出电流 400mA
最小输入电压 4.5V
最大压差@电流 500mV@ 250mA
线路调节 25mV
极性 正极
Iq-静态电流 220μA
纹波抑制-PSRR 60dB(100Hz)
最大输出电压 20V
负载调节 35mV
最小输出电压 2.5V
输出类型 Adjustable
最大输入电压 45V
6.73mm(Max)
6.22mm(Max)
2.38mm(Max)
通用封装 DPAK-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NCV4276DTADJRKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV4276DTADJRKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV4276DTADJRKG NCV4276DTADJRKG数据手册

NCV4276DTADJRKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
