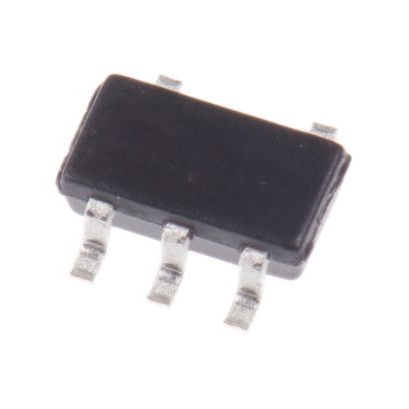

NCP170ASN150T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 3.6 V输出, 单路输出, TSOP, 表面贴装, 5针
供应商型号: FL-NCP170ASN150T2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP170ASN150T2G

NCP170ASN150T2G概述

    NCP170 LDO Regulator - Ultra-Low IQ, CMOS

    1. 产品简介


    NCP170 系列是高精度低电压降线性稳压器(LDO),专为便携式电池供电设备设计,具有超低静态电流(Quiescent Current)。NCP170 支持150mA的最大输出电流,采用CMOS工艺制造,特别适用于无线通信等需要低功耗的场合。它具备紧凑的封装形式,如XDFN4、SOT-563和TSOP-5,满足空间受限的应用需求。

    2. 技术参数


    - 输入电压范围: 2.2V至5.5V
    - 输出电压范围: 1.2V至3.6V(以0.1V步长调整)
    - 静态电流: 0.5µA(典型值)
    - 低压差电压: 170mV(典型值,150mA时)
    - 输出电压精度: ±1%
    - 工作温度范围: -40°C至85°C
    - 封装: XDFN4、SOT-563、TSOP-5

    3. 产品特点和优势


    NCP170 的核心优势在于其超低的静态电流和良好的负载瞬态响应。这些特性确保了长电池寿命和高效率,适合于电池供电设备和便携式通信设备。同时,其陶瓷电容稳定性及过流和热关断保护机制提供了可靠的系统保护。

    4. 应用案例和使用建议


    NCP170 广泛应用于电池供电设备,如相机、图像传感器和摄像机。在实际应用中,需要注意确保输入电容稳定性和输出电容的适当选择。例如,在设计便携式摄像机时,建议使用陶瓷电容作为输入和输出电容,以保持输出电压稳定。

    5. 兼容性和支持


    NCP170 是无铅、无卤素、无溴化阻燃剂,并符合RoHS标准。其输出端具有可选的主动放电功能(通过NCP170A型号实现),方便在系统关闭时快速放电。ON Semiconductor 提供详尽的技术支持和文档资料,包括详细的订购信息和标记图。

    6. 常见问题与解决方案


    1. 问题: 设备在启用时输出电压不稳定。
    - 解决方法: 检查输入电容和输出电容是否符合规格要求,特别是陶瓷电容的容量。

    2. 问题: 设备出现过热现象。
    - 解决方法: 确保系统设计中包含有效的散热措施,如增加散热片或者降低功耗。

    3. 问题: 设备突然停止工作。
    - 解决方法: 检查输入电压是否在额定范围内,且确认没有短路情况发生。

    7. 总结和推荐


    总体而言,NCP170是一款优秀的低电压降稳压器,特别适合电池供电设备。其超低的静态电流和高度稳定的输出电压,使其成为各种应用的理想选择。强烈推荐用于便携式设备和电池供电应用,确保系统高效可靠运行。

NCP170ASN150T2G参数

参数
最小输入电压 2.2V
最大压差@电流 240mV@ 150mA
负载调节 20mV
纹波抑制-PSRR 57dB
输出类型 Fixed
输出电流 -
最小输出电压 -
稳压器数量 -
Iq-静态电流 900nA
极性 正极
线路调节 0.05(Typ)
最大输入电压 5.5V
最大输出电压 1.5V
长*宽*高 3.15mm*1.65mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

NCP170ASN150T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP170ASN150T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP170ASN150T2G NCP170ASN150T2G数据手册

NCP170ASN150T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
