NCP139AFCT120T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 85dB~70dB(1kHz) 50μA 正极 fixed 1A 1 1.2V 1.2V 1.2V 5.5V 1.5V@ 1A 2mV 0.01(Typ) 贴片安装
供应商型号: FL-NCP139AFCT120T2G
供应商: 海外现货
标准整包数: 1

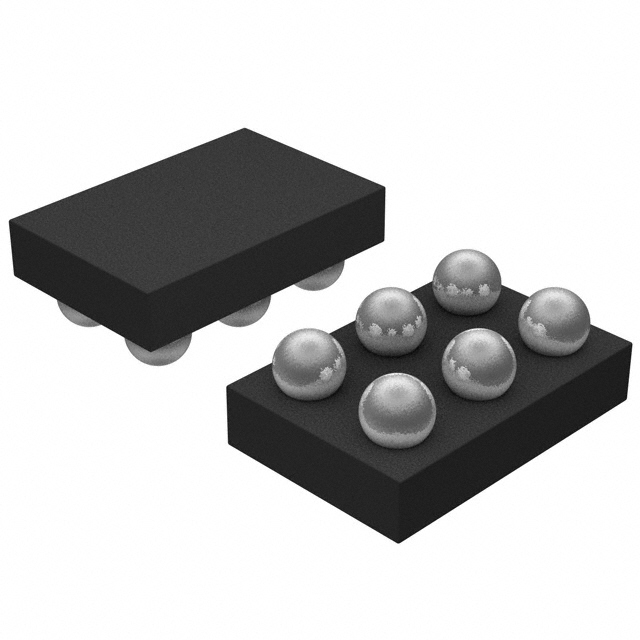

ON SEMICONDUCTOR LDO稳压器 NCP139AFCT120T2G

NCP139AFCT120T2G概述

    NCP139 1A Very Low Dropout CMOS Bias Rail Regulator

    1. 产品简介


    NCP139是一款1安培的非常低静态电流(Low Dropout, LDO)稳压器,内部集成NMOS功率晶体管和独立的偏置电压供应(VBIAS)。这款设备能够提供非常稳定且准确的输出电压,适用于对噪声敏感的空间受限应用。特别是在电池供电的便携式设备中,NCP139表现出色,具备低功耗的特点。此外,它采用WLCSP6 1.2 mm x 0.8 mm封装,非常适合空间受限的应用场合。

    2. 技术参数


    - 输入电压范围: VOUT 至 5.5 V
    - 偏置电压范围: 3.0 V 至 5.5 V
    - 可调电压版本和固定电压版本: 固定电压版本为0.4 V至1.8 V,可调电压版本为0.5 V至3.0 V
    - 温度精度: ±1%过全温度范围,25°C时为±0.5%
    - 超低静态电压: 典型值为50 mV @ 1 A
    - 非常低的偏置输入电流: 典型值为35 nA
    - 关断模式下的偏置输入电流: 典型值为0.5 nA
    - 逻辑电平使能输入: 支持开/关控制
    - 输出放电选项: 支持输出主动放电功能
    - 稳定性: 稳定于一个10 nF陶瓷电容器
    - 封装: WLCSP6, 1.2 mm x 0.8 mm
    - 环保: 无铅,无卤素/无溴化阻燃剂,RoHS合规

    3. 产品特点和优势


    - 高效节能: 低功耗特性使其非常适合电池供电设备。
    - 高精度: 输出电压精度在全温范围内可达±1%,确保可靠性和准确性。
    - 超低静态电压: 仅需50 mV即可实现1 A的输出电流,适用于需要高效能的应用。
    - 低输入电流: 关断模式下的低输入电流显著降低了功耗。
    - 逻辑电平使能输入: 支持简单的开/关控制。
    - 稳定性: 使用10 nF陶瓷电容器即可稳定输出,减少了外部组件需求。

    4. 应用案例和使用建议


    典型应用:
    - 电池供电设备: 如智能手机、平板电脑、相机、DVR、机顶盒和摄像机等。
    - 便携式设备: 包括无线通信设备和其他小型电子设备。
    使用建议:
    - 在设计电路时,确保输入电压范围和偏置电压范围符合要求,以保证稳定运行。
    - 建议选择合适的输入和输出电容器,以确保最佳性能。
    - 尽可能直接连接所有电容器到NCP139相应的引脚上,以减少线路阻抗。

    5. 兼容性和支持


    NCP139具有出色的兼容性,可以与其他标准组件配合使用。其WLCSP6封装支持直接焊接,便于集成到各类主板中。厂商提供了详尽的技术文档和支持服务,包括详细的订购、标记和运输信息,以确保用户的顺利使用。

    6. 常见问题与解决方案


    问题1:如何确定所需的输出电压?
    解决方案: 可通过公式\[V{\text{OUT}} = V{\text{REF}} \times (1 + \frac{R1}{R2})\]计算所需输出电压。建议保持总串联电阻(R1 + R2)不超过100 kΩ。
    问题2:在输入和输出端需要哪些电容器?
    解决方案: 推荐输入电容器CIN为1 µF,输出电容器COUT为10 µF。当使用陶瓷电容器时,要注意它们的有效电容会受温度和直流偏置电压的影响。
    问题3:如何确保稳定的电源?
    解决方案: 当使用陶瓷电容器时,确保其有效电容在规定范围内。如果输入电源阻抗较高,则建议增加额外的输入电容器。

    7. 总结和推荐


    综上所述,NCP139是非常适用于各种电池供电设备的高性能稳压器。其低静态电压、高精度、低功耗和宽泛的应用范围使得它成为设计师的理想选择。强烈推荐用于便携式和空间受限的设备中,尤其是那些需要稳定、高效电源管理的应用。
    总之,NCP139凭借其卓越的性能、紧凑的设计和广泛的应用前景,在市场上具备极强的竞争优势。对于需要高效、低功耗电源管理的电子设备来说,NCP139是最佳选择之一。

NCP139AFCT120T2G参数

参数
线路调节 0.01(Typ)
输出类型 fixed
最大输出电压 1.2V
负载调节 2mV
纹波抑制-PSRR 85dB~70dB(1kHz)
极性 正极
Iq-静态电流 50μA
最大输入电压 5.5V
最小输出电压 1.2V
输出电流 1A
稳压器数量 1
最小输入电压 1.2V
最大压差@电流 1.5V@ 1A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP139AFCT120T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP139AFCT120T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP139AFCT120T2G NCP139AFCT120T2G数据手册

NCP139AFCT120T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
