首页  >  产品百科  >  NCP4586DSN12T1G

NCP4586DSN12T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB(1kHz) 58μA 正极 fixed 150mA 1 1.2V 1.7V 1.2V 6.5V 1V@ 150mA 10 mV 0.02%/V SOT-23-5 贴片安装
供应商型号: NCP4586DSN12T1G
供应商: P&S
标准整包数: 1

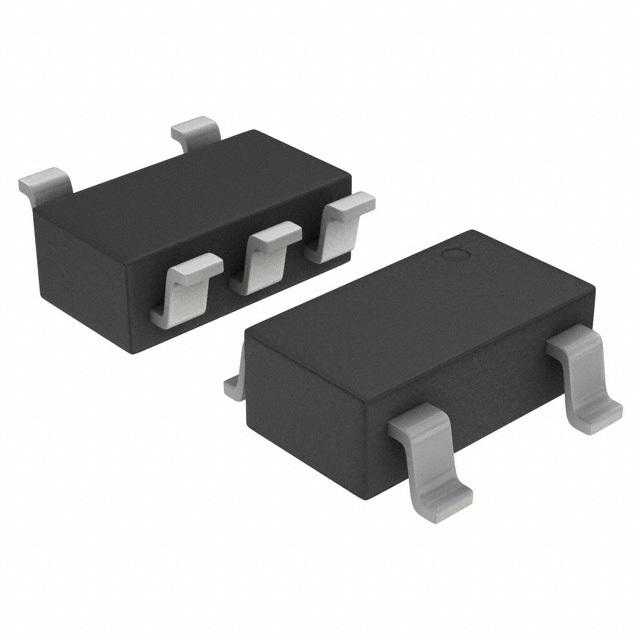

ON SEMICONDUCTOR LDO稳压器 NCP4586DSN12T1G

NCP4586DSN12T1G概述


    产品简介


    NCP4586电压调节器是一款CMOS低压差线性稳压器,适用于需要低噪声和高纹波抑制的应用。该器件能够在1.7V至6.5V的输入电压范围内提供高达150mA的输出电流。NCP4586有三种配置选项:高电平使能、低电平使能和高电平使能加自动放电。它的小封装允许在高密度PCB上安装,是一款非常适用于广泛场合的通用调节器。

    技术参数


    - 输入电压范围:1.7V至6.5V
    - 输出电压范围:1.2V至5.0V(以0.1V为步长)
    - 典型低压差:320mV(在150mA输出电流时)
    - 输出电压精度:±1%(在25℃时,输出电压>2V)
    - 电源抑制比(PSRR):80dB(在1kHz时)
    - 稳定状态:能够使用0.47μF陶瓷电容
    - 封装类型:1.0 x 1.0 UDFN、SC-82AB和SOT23-5
    - 铅-free设备

    产品特点和优势


    NCP4586具有以下独特的功能和优势:
    - 低噪声:NCP4586具备极低的输出噪声电压,有助于提高整体系统的信噪比。
    - 高纹波抑制:高PSRR使得NCP4586非常适合在噪声环境中工作。
    - 宽输出电压范围:从1.2V到5.0V,适用于多种应用需求。
    - 小封装:紧凑的设计使其可以轻松集成到高密度PCB中,节省空间。
    - 温度稳定性:出色的温度系数和温度范围确保了在不同环境下稳定的性能。

    应用案例和使用建议


    典型应用场景:
    - 电池供电设备:适合于手机、平板电脑等需要低功耗和便携性的设备。
    - 便携式通信设备:如无线路由器、蓝牙耳机等,需要高可靠性及低噪声的电源管理。
    - 相机、MP3播放器和摄像机:这些消费电子产品需要高效的电源管理以延长电池寿命。
    - 高稳定性电压参考:适用于需要极高稳定性的电压源的场合。
    使用建议:
    - 在设计应用电路时,确保输入端和输出端的旁路电容尽量靠近芯片,这有助于降低噪声和提高响应速度。
    - 使用合适的电容值和低等效串联电阻(ESR),以获得最佳的动态性能。
    - 选择正确的使能模式,根据具体应用需求选择合适的版本(例如H、L或D)。

    兼容性和支持


    NCP4586支持多种封装类型,如UDFN、SC-82AB和SOT23-5,方便灵活应用。制造商ON Semiconductor提供了详细的技术支持文档和在线资源,确保用户能够充分利用这款产品的全部潜力。此外,还提供了丰富的样片和评估板,方便用户进行测试和开发。

    常见问题与解决方案


    - 问题:NCP4586能否用于更高频率的应用?
    - 解决方案:虽然NCP4586的频率响应主要集中在低频段,但可以通过外部滤波电路来改善高频性能。
    - 问题:NCP4586在过载情况下如何保护自身?
    - 解决方案:NCP4586具备电流限制保护功能,在输出电流超过安全阈值时会自动限制电流,从而避免损坏。

    总结和推荐


    综上所述,NCP4586电压调节器是一款具有高可靠性、高效率和广泛应用范围的产品。它不仅适用于消费电子产品,还可以满足工业控制和其他需要高精度和稳定电源供应的应用。因此,我们强烈推荐这款产品作为电源管理和信号调节的理想选择。无论是小型穿戴设备还是大型工业控制系统,NCP4586都能提供卓越的性能和可靠性。

NCP4586DSN12T1G参数

参数
负载调节 10 mV
最大输入电压 6.5V
稳压器数量 1
极性 正极
最小输出电压 1.2V
最大输出电压 1.2V
纹波抑制-PSRR 80dB(1kHz)
输出电流 150mA
最小输入电压 1.7V
最大压差@电流 1V@ 150mA
Iq-静态电流 58μA
线路调节 0.02%/V
输出类型 fixed
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

NCP4586DSN12T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4586DSN12T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4586DSN12T1G NCP4586DSN12T1G数据手册

NCP4586DSN12T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
