NCV47721PAAJR2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB(100Hz) 1mA 正极 Adjustable 200mA 1 3.3V 4.4V 20V 40V 500mV@ 200mA 0.4 % 0.1% TSSOP-14 贴片安装,黏合安装
供应商型号: Q-NCV47721PAAJR2G
供应商: 期货订购
标准整包数: 2500
ON SEMICONDUCTOR LDO稳压器 NCV47721PAAJR2G

NCV47721PAAJR2G概述


    产品简介


    NCV47721 LDO 调节器
    NCV47721是一款由半导体组件工业有限公司设计的低功耗(LDO)线性调节器,输出电流最高可达200毫安。该调节器特别适用于严苛的汽车环境,具备宽泛的工作电压范围(3.3V至20V),并提供多种保护特性,如过电流保护、热关断保护以及反向输入电压和反向偏置电压保护。此外,该器件还配备了一种可调电流感测功能,通过连接到CSO引脚的电阻进行调整,以提供诊断和系统保护功能。此特性使得NCV47721非常适合于音频和娱乐系统及主动安全系统的应用。

    技术参数


    - 输出电压范围:3.3 V 至 20 V ±3%
    - 输出电流:最高200 mA
    - 使能输入:兼容3.3V逻辑
    - 可调电流限制:最高可达300 mA
    - 保护特性:
    - 电流限制
    - 热关断
    - 反向输入电压和反向偏置电压
    - 诊断特性:
    - 短路至电池(STB)和开路负载(OL)在关闭状态
    - 关闭状态的内部组件用于诊断
    - 开集电极标志输出
    - 合格认证:AEC-Q100标准一级认证,且具备PPAP生产能力
    - 环境合规性:无铅、无卤素、无BFR,符合RoHS标准

    产品特点和优势


    NCV47721的显著特点是其高可靠性、灵活性和广泛的保护特性。其可调输出电压和电流限制允许在多种应用场景下精确控制电源输出。此外,其内置的诊断功能不仅提高了系统的整体性能,还增强了在故障情况下的响应速度。NCV47721的高效率和集成度使其在汽车电子系统中具有明显的竞争优势。

    应用案例和使用建议


    应用案例
    NCV47721的应用电路图(见图1)展示了其与其他外围器件的简单连接方式。通过启用输入(EN)和电流感测输出(CSO)引脚,用户可以灵活控制输出电压和电流。图2为简化块图,清晰地展示了器件内部结构及其工作原理。
    使用建议
    - 在使用NCV47721时,建议确保输入电压不超过规定的最大值(45V),以避免过电压导致的损坏。
    - 选择合适的电流感测电阻(RCSO),以达到预期的电流限制设置。例如,对于100 mA的电流限制,可以选择25.5 kΩ的电阻。
    - 为了稳定输出,建议使用1μF至10μF的输出电容器。对于陶瓷电容,考虑添加一个小的旁路电容(Cb)来保证稳定性。

    兼容性和支持


    NCV47721与大部分3.3V逻辑兼容的微控制器和传感器是完全兼容的。该器件提供全面的技术支持文档和应用程序指南,以便于用户理解和快速部署。此外,厂商还提供专业的技术支持团队,以协助解决在应用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容器(Cin)和输出电容器(Cout)的值是否正确,确认没有过载现象。 |
    | 启用输入引脚无法正常工作 | 确认启用输入引脚(EN)接收到的电压符合规范,即应在逻辑低电平或逻辑高电平。 |
    | 系统无法检测到错误信号 | 确认所有相关引脚连接正确,检查是否已启用诊断功能输入(DE)引脚。 |

    总结和推荐


    NCV47721是一款高性能的LDO调节器,具有高度的可靠性和广泛的功能,非常适用于各种汽车电子系统。其出色的电流限制、热关断和诊断特性使得它在面对复杂和严苛的环境时表现卓越。因此,我们强烈推荐该产品用于需要高精度和高稳定性的电源管理场景中。

NCV47721PAAJR2G参数

参数
最大输入电压 40V
极性 正极
最大压差@电流 500mV@ 200mA
稳压器数量 1
输出电流 200mA
线路调节 0.1%
纹波抑制-PSRR 80dB(100Hz)
负载调节 0.4 %
最小输出电压 3.3V
最小输入电压 4.4V
输出类型 Adjustable
最大输出电压 20V
Iq-静态电流 1mA

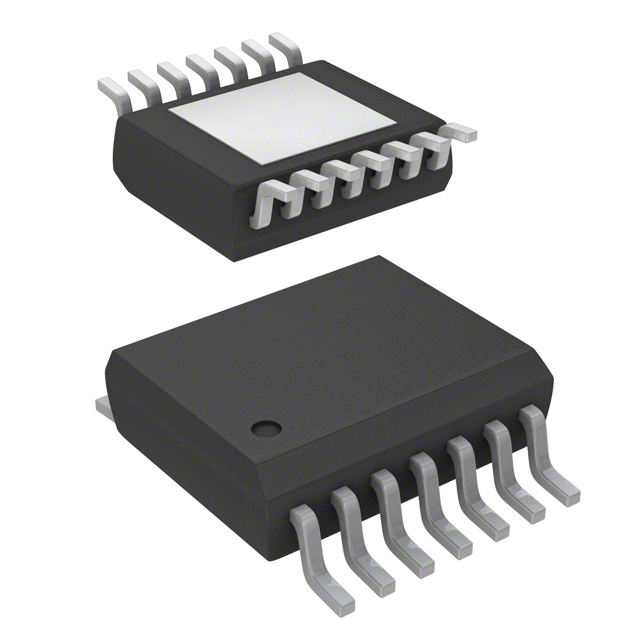

通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCV47721PAAJR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV47721PAAJR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV47721PAAJR2G NCV47721PAAJR2G数据手册

NCV47721PAAJR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
