首页  >  产品百科  >  NCV4949CPDR2G

NCV4949CPDR2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 260μA Fixed 100mA 1 5V 5V 40V 500mV@ 100mA SOP 贴片安装,黏合安装
供应商型号: 488-NCV4949CPDR2GTR-ND
供应商: Digi-Key
标准整包数: 1

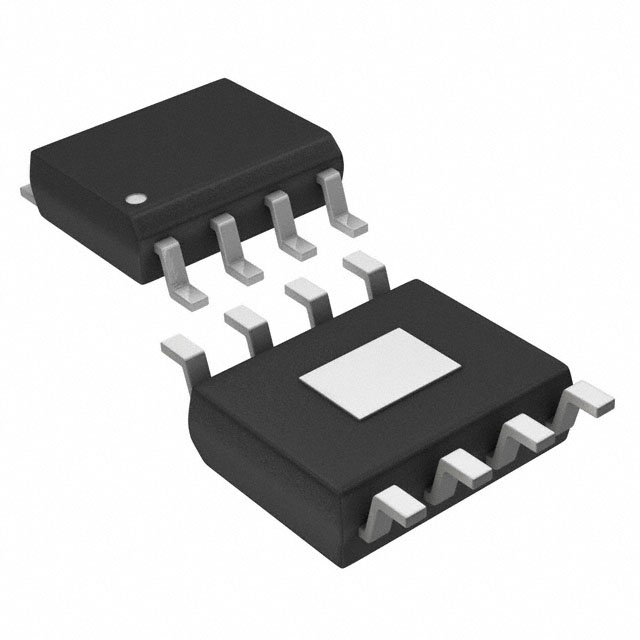

ON SEMICONDUCTOR LDO稳压器 NCV4949CPDR2G

NCV4949CPDR2G概述

    NCV4949C 低电压稳压器、复位及检测功能技术手册

    产品简介


    NCV4949C 是一款由ONSEMI设计的单片集成低电压稳压器,主要用于为汽车应用中的微控制器/微处理器系统提供稳定的电源。它具备非常低的导通压降(小于0.4V)和额外的功能,如复位和未指定的电压检测比较器。这款稳压器特别适合于要求高精度输出电压(5.0V±1%)和大输出电流能力(最高100mA)的应用场景。

    技术参数


    - 输入电压范围: 5.5V 至 40V
    - 输出电压精度: 5.0V ±1%
    - 最大输出电流: 100mA
    - 低导通压降: 小于0.4V
    - 复位电路: 检测输出电压
    - 可编程复位脉冲延迟
    - 电压检测比较器
    - 故障保护: +60V 峰值瞬态电压,-40V 反向电压,短路,热过载
    - 环境温度范围: 工作结温范围 TJ -40°C 至 +150°C
    - 存储温度范围: TSTG -50°C 至 +150°C

    产品特点和优势


    1. 高精度输出电压: 5.0V ±1%,确保输出电压的稳定性。
    2. 超低导通压降: 导通压降小于0.4V,提高了效率并降低了功耗。
    3. 复位功能: 具备复位电路,可以检测并响应输出电压的变化。
    4. 故障保护: 提供多种保护机制,增强了产品的可靠性和耐用性。
    5. 兼容性: NCV4949C 采用标准封装,便于安装和集成到现有的电子系统中。

    应用案例和使用建议


    - 应用场景: NCV4949C 适用于汽车电子系统中,如车载信息娱乐系统、发动机控制系统等。在这些应用中,该稳压器能够稳定地为微处理器和其他关键组件提供电源。
    - 使用建议:
    - 在进行设计时,需考虑负载电容和电感的合理搭配,以确保系统的稳定性和可靠性。
    - 确保散热措施到位,特别是在高功率运行状态下。
    - 为了提高系统的整体性能,可以适当调整复位脉冲延迟时间,以适应不同的系统需求。

    兼容性和支持


    - 封装兼容性: NCV4949C 采用SOIC-8封装,可以轻松安装到现有的电路板上。
    - 技术支持: ONSEMI提供了详尽的技术文档和在线支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查负载电容和电感是否符合推荐值,重新校准输出电压。
    - 问题2: 复位功能失效。
    - 解决方案: 检查外部电容CT值是否正确,重新设置复位延迟时间。
    - 问题3: 短路保护异常。
    - 解决方案: 确认电路连接正确,必要时更换损坏的元件。

    总结和推荐


    综上所述,NCV4949C 作为一款专为汽车电子系统设计的低电压稳压器,具备高精度输出电压、低导通压降、复位和故障保护等功能,是汽车电子系统中不可或缺的关键组件。我们强烈推荐在类似应用中使用这款产品。对于需要高可靠性、高精度输出电压的应用场景,NCV4949C 都是理想的选择。

NCV4949CPDR2G参数

参数
极性 -
负载调节 -
Iq-静态电流 260μA
输出电流 100mA
最小输入电压 -
最大输出电压 5V
稳压器数量 1
最大输入电压 40V
最大压差@电流 500mV@ 100mA
最小输出电压 5V
纹波抑制-PSRR -
输出类型 Fixed
线路调节 -
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCV4949CPDR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV4949CPDR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV4949CPDR2G NCV4949CPDR2G数据手册

NCV4949CPDR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.6219 ¥ 5.2043
5000+ $ 0.5892 ¥ 4.9305
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 13010.75
