NCV8760CDT333RKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR

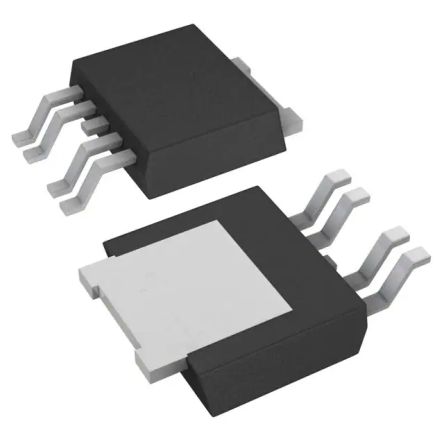

产品描述: onsemi LDO稳压芯片, 3.3 V输出, 150mA最大输出, 单路输出, DPAK-5., 5针
供应商型号: 3872095
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8760CDT333RKG

NCV8760CDT333RKG概述


    产品简介


    NCV8760C低功耗电压调节器
    NCV8760C是onsemi公司推出的一款超低静态电流低功漏电压调节器。它适用于需要低静态电流的汽车应用,特别适合为微处理器供电。NCV8760C提供5.0 V和3.3 V两种固定输出电压选项,并且输出电压精度达到±2.0%。其输出电流高达150 mA,能够满足多种高性能要求的应用需求。
    应用领域
    - 汽车:车身控制模块、仪表板、乘员保护及舒适系统、传统动力传动系统
    - 电池驱动消费电子设备

    技术参数


    | 参数名称 | 规格 |

    | 输出电压选择 | 3.3 V / 5.0 V |
    | 输出电压精度 | ±2.0% |
    | 输出电流 | 最大150 mA |
    | 复位输出 | 带延迟时间选择功能 |
    | 低功耗 | 静态电流典型值18 μA |
    | 保护功能 | 热关断,电流限制 |
    | 工作温度范围 | -40°C至+150°C |
    | 输入电压范围 | 4.5 V至40 V |

    产品特点和优势


    1. 低功耗: NCV8760C的静态电流非常低(典型值为18 μA),使其特别适合对功耗敏感的应用。
    2. 多功能控制: 内置复位功能及可选的延时时间设置,使得它在汽车应用中特别有用。
    3. 高可靠性: 具备热关断和电流限制保护,确保设备在异常情况下也能安全运行。
    4. 兼容性: 符合AEC-Q100标准,可用于需要特殊现场和控制更改要求的汽车和其他应用。
    5. 电磁兼容性: 能够符合EMC标准。

    应用案例和使用建议


    应用案例
    1. 汽车车身控制模块:在汽车车身控制模块中,NCV8760C可以提供稳定且高效的电源,同时在输入电压瞬变时保持输出电压稳定。
    2. 消费电子设备:在某些便携式设备中,NCV8760C的低功耗特性能够显著延长电池寿命。
    使用建议
    - 确保在VIN引脚上连接一个0.1 μF的去耦电容,以保证电源稳定性。
    - 为了应对快速的输入电压瞬变,可以添加适当的输入滤波器。
    - 对于不同的输出电流需求,可以选择合适的输出电容器以确保稳定的工作。

    兼容性和支持


    - 兼容性: NCV8760C具有广泛的适用性,适用于各种需要低功耗和稳定输出电压的场合。它具备与多种其他电子元器件的兼容性。
    - 支持: onsemi提供了详尽的技术文档和应用指南,同时客户可以通过官方渠道获得技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 输入电压瞬变时,输出电压不稳定。
    - 解决方案: 在VIN引脚上连接一个适当的输入滤波器,确保电压稳定。

    2. 问题: 设备在高温环境下出现异常。
    - 解决方案: 确认散热措施是否到位,如果无法避免高温环境,则需采用更高效的散热方法或选择散热更好的封装形式。

    总结和推荐


    NCV8760C是一款高度可靠的低功耗电压调节器,其内置的功能和优越的性能使其成为汽车电子和消费电子领域的理想选择。低静态电流、高输出精度以及强大的保护功能,使其在广泛的应用场景中表现出色。因此,强烈推荐使用NCV8760C作为高效能和低功耗要求的电源解决方案。

NCV8760CDT333RKG参数

参数
负载调节 10mV
Iq-静态电流 21μA
最大输出电压 3.3V
最大压差@电流 300mV@ 100mA,450mV@ 150mA
稳压器数量 -
最小输出电压 -
最小输入电压 4.5V
最大输入电压 40V
纹波抑制-PSRR 70dB@(100Hz)
输出类型 Fixed
线路调节 0mV
输出电流 150mA
极性 正极
通用封装 DPAK-5
应用等级 工业级

NCV8760CDT333RKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8760CDT333RKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8760CDT333RKG NCV8760CDT333RKG数据手册

NCV8760CDT333RKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.7563
10+ ¥ 5.876
100+ ¥ 5.2649
500+ ¥ 5.0769
2500+ ¥ 5.0769
5000+ ¥ 5.0769
7500+ ¥ 5.0769
库存: 4820
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.75
直接购买
加入购物车
