NCV8535MN280R2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 190μA 正极 fixed 500mA 1 2.8V 2.6V 2.8V 12V 340mV@ 500mA 0.04 mV/mA 0.04 mV/V DFN-10 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: FL-NCV8535MN280R2G
供应商: 海外现货
标准整包数: 1

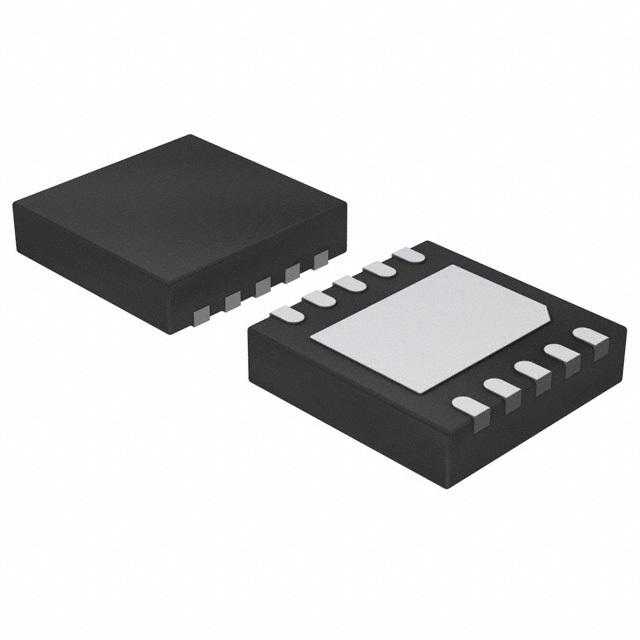

ON SEMICONDUCTOR LDO稳压器 NCV8535MN280R2G

NCV8535MN280R2G概述


    产品简介


    NCV8535电压调节器
    NCV8535是一款高性能的低压差(LDO)电压调节器。它提供高精度输出电压,低静态电流,低噪声和低纹波特性,适用于各类消费电子设备。NCV8535具备超低静态电流和反向偏置保护功能,使其成为便携式电子设备的理想选择。此外,该调节器可通过外部电容实现负载电流范围内的稳定性,且对输出电容无特定要求,兼容各种类型的电容器,包括多层陶瓷电容器(MLCC)。
    主要功能
    - 高精度: ±0.9% 的线性和负载变化精度。
    - 低静态电流: 典型值为1.0μA,非常适合电池供电设备。
    - 超低压差: 典型值为260mV。
    - 无最小输出电流要求: 输出稳定时无需设定最小输出电流。
    - 低噪声: 采用10nF外部去耦电容时,噪声可降至58μVrms。
    - 反向偏置保护: 防止电压反向损害。
    应用领域
    - PCMCIA卡
    - 手机
    - 摄像机和摄像机
    - 网络系统,如DSL和有线调制解调器
    - 电缆顶盒
    - MP3/CD播放器
    - 数字信号处理器(DSP)电源
    - 显示屏和显示器

    技术参数


    最大额定值
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | Vin | -0.3 | - | +16 | V |
    | 输出电压 | Vout | -0.3 | - | Vin + 0.3 或 10 | V |
    | 关断引脚电压 | Vsh | -0.3 | - | +16 | V |
    | 结温范围 | TJ | -40 | - | +150 | °C |
    | 存储温度范围 | Tstg | -55 | - | +150 | °C |
    电气特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压精度 | Vout | -0.9% | - | +0.9% | V |
    | 线性调节率 | LineReg | - | 0.04 | - | mV/V |
    | 负载调节率 | LoadReg | - | 0.04 | - | mV/mA |
    | 峰值输出电流 | Ipk | 500 | - | 830 | mA |
    | 短路输出电流 | Isc | 930 | - | - | mA |
    | 关断阈值电压 (开启) | ON | 2.0 | - | - | V |
    | 关断阈值电压 (关闭) | OFF | 0.4 | - | - | V |

    产品特点和优势


    NCV8535的显著特点是其超高的精度和超低的静态电流。其准确度可达±0.9%,并且能够在宽温度范围内保持这种精度。这种特性使得它非常适合于高精度要求的应用,例如消费类电子产品、医疗设备和工业控制系统。同时,其低噪声特性(31μVrms)和反向偏置保护功能(最大反向电流为10μA)进一步增强了其在严苛环境下的可靠性和耐用性。

    应用案例和使用建议


    根据手册中的典型应用电路图,NCV8535可以广泛应用于多种电子设备。例如,在手机和平板电脑中,可以通过外部电容配置来提高系统的稳定性和可靠性。在PCMCIA卡的设计中,可以使用NCV8535来确保数据传输过程中的电源稳定。
    对于使用建议,如果需要减小输出噪声,可以在输出端接入一个10nF的去耦电容。此外,当使用电容器时,尽量选择具有良好热稳定性的MLCC电容器,以避免在高温环境下性能下降。

    兼容性和支持


    NCV8535与多种输出电压配置兼容,包括固定电压和可调电压。其支持的输出电压范围从1.5V到5.0V,并提供可调节输出电压版本。此外,制造商提供了详尽的技术文档和支持服务,包括设计指南、应用笔记和故障排查手册,确保用户能够充分利用其功能并获得最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,确保电容配置正确。 |
    | 噪声过大 | 在输出端添加一个10nF的去耦电容。 |
    | 设备无法正常关机 | 检查SD引脚连接是否正确,确保SD引脚接地。 |

    总结和推荐


    总的来说,NCV8535是一个具有高精度、低静态电流和多功能特性的电压调节器。它的反向偏置保护和低噪声特性使它在高精度和高可靠性要求的应用场合中表现出色。建议在设计电池供电或对电源稳定性要求较高的设备时优先考虑使用这款电压调节器。其广泛的适用性和制造商提供的技术支持使得NCV8535成为一个非常值得推荐的选择。

NCV8535MN280R2G参数

参数
最大输出电压 2.8V
纹波抑制-PSRR -
输出电流 500mA
负载调节 0.04 mV/mA
极性 正极
输出类型 fixed
稳压器数量 1
线路调节 0.04 mV/V
Iq-静态电流 190μA
最大输入电压 12V
最小输出电压 2.8V
最大压差@电流 340mV@ 500mA
最小输入电压 2.6V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-10
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

NCV8535MN280R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8535MN280R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8535MN280R2G NCV8535MN280R2G数据手册

NCV8535MN280R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
