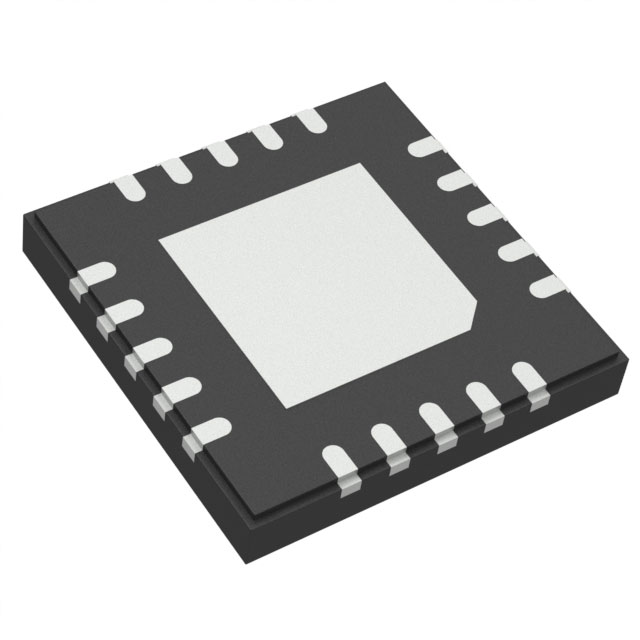

NCV59745AMW100TAG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB~18dB(1kHz~3MHz) 2mA Fixed 3A 1 1V 5.5V 1.4V@ 3A QFN-20-EP 贴片安装
供应商型号: CY-NCV59745AMW100TAG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV59745AMW100TAG

NCV59745AMW100TAG概述

    # NCV59745 Linear Voltage Regulator: Advanced Performance for Critical Applications

    1. 产品简介


    NCV59745是一款高精度、低噪声、极低压差(Very Low Dropout, VLDO)的双轨电压调节器,适用于高性能和对电源质量要求严苛的应用场景。该芯片能够提供超过3.0A的输出电流,典型压差仅为115mV(满载时)。凭借高精度、宽频带、高电源抑制比(PSRR)及低噪声特性,NCV59745成为通信设备、高端FPGA(现场可编程门阵列)、微处理器及其他高速数字设备的理想选择。
    主要功能:
    - 支持双输入电压(VIN与VBIAS),灵活性强。
    - 独特的软启动(Soft Start)功能,可实现平滑启动,避免瞬态冲击。
    - 输出电流高达3.0A以上,压差低至105mV(典型值)。
    - 固定输出电压选项,涵盖广泛的供电需求。
    应用领域:
    - 高速通信设备
    - FPGA与DSP(数字信号处理器)
    - 图像传感器和专用集成电路(ASIC)
    - 汽车电子、电信设备及工业控制系统的点负载调节

    2. 技术参数


    以下为NCV59745的关键技术规格:
    | 参数名称 | 型号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 输出电流 | - | A | 3.0 | - | - |
    | 输出电压精度 | - | % | -1.0 | 0.3 | +1.0 |
    | 输入电压范围 | VIN | V | 0.8 | 5.5 | - |
    | VBIAS输入范围 | VBIAS | V | 2.2 | 5.5 | - |
    | 输出电压范围 | VOUT | V | 0.8 | 3.6 | - |
    | 滴漏压差(典型值) | Dropout Voltage (VOUT) | V | 105 | 195 | - |
    | 开关频率响应 | PSRR @ 1kHz (VIN) | dB | 75 | - | - |
    | 开关频率响应 | PSRR @ 3MHz (VIN) | dB | 18 | - | - |
    | 工作温度范围 | - | °C | -40 | +125 | +150 |
    支持的电气特性:
    - 宽泛的输入电压和偏置电压范围,适应多种电源条件。
    - 支持陶瓷电容稳定运行,范围为10µF至1000µF。
    - 短路保护与热关断功能,确保长期可靠性。

    3. 产品特点和优势


    NCV59745的独特设计和功能使其在市场上具备显著的竞争优势:
    - 高输出精度:±0.25%的线性负载调节精度,适合需要严格稳压的场景。
    - 低噪声表现:典型的输出噪声为6µVRMS,满足敏感电路的需求。
    - 快速瞬态响应:典型启动时间仅需350µs,有助于缩短系统延时。
    - 灵活的软启动功能:通过外部电容设置软启动时间,防止浪涌电流对负载的影响。
    - 高集成度:内置高精度参考电压和误差放大器,减少外围元件数量。
    这些特性使NCV59745特别适合汽车电子、工业设备及高性能计算等领域。

    4. 应用案例和使用建议


    应用案例
    NCV59745广泛应用于以下场景:
    1. 车载通信模块:为车载雷达、GPS模块提供稳定的电压供应。
    2. 数据中心:为核心处理器(CPU/GPU)供电,提升整体效率。
    3. 工业自动化设备:为传感器节点提供电源管理解决方案。
    使用建议
    1. 在启动时,应先为VIN和VBIAS上电,再激活Enable引脚,确保平稳启动。
    2. 考虑在VIN和VBIAS输入端添加至少4.7µF和1µF的有效电容,以减少噪声干扰。
    3. 在选用输出电容时,优先选择陶瓷电容以提高系统稳定性。
    4. 若未使用软启动功能,建议将SS引脚连接到固定电压,以防不必要的时间延迟。

    5. 兼容性和支持


    - 兼容性:NCV59745可与其他标准电源管理芯片无缝协作,例如用于主电源分配网络(PDN)的设计。
    - 支持服务:ON Semiconductor提供详尽的文档和技术支持,包括热管理和失效防护指南。
    - 认证:符合AEC-Q100标准,适用于汽车电子和其他高可靠性要求的应用。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动时间过长 | 调整CSS电容值以缩短启动时间。 |
    | 输出电压异常波动 | 检查输入电容是否符合推荐值。 |
    | 输出电压低于设定值 | 确认软启动配置及负载情况。 |
    | 瞬态响应较差 | 更换更高容量的陶瓷输出电容。 |

    7. 总结和推荐


    NCV59745以其卓越的性能、高度集成化的设计以及丰富的保护机制,在市场上具有强大的竞争力。尤其适合高可靠性、高噪声敏感度的应用环境。
    综合评价
    - 优点:极低的压差、出色的PSRR表现和高精度。
    - 不足:对输入电容要求较高,可能导致成本增加。
    综上所述,我们强烈推荐NCV59745作为高性能、低噪声电源管理方案的首选。无论是开发新型电子产品还是升级现有系统,它都能提供可靠的支持和优异的表现。

NCV59745AMW100TAG参数

参数
最大输入电压 5.5V
最大压差@电流 1.4V@ 3A
最大输出电压 -
最小输入电压 -
输出类型 Fixed
线路调节 -
最小输出电压 1V
稳压器数量 1
输出电流 3A
Iq-静态电流 2mA
负载调节 -
纹波抑制-PSRR 75dB~18dB(1kHz~3MHz)
极性 -
通用封装 QFN-20-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCV59745AMW100TAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV59745AMW100TAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV59745AMW100TAG NCV59745AMW100TAG数据手册

NCV59745AMW100TAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9586 ¥ 8.249
300+ $ 0.9498 ¥ 8.1746
500+ $ 0.941 ¥ 8.1003
1000+ $ 0.9146 ¥ 7.7288
5000+ $ 0.9146 ¥ 7.7288
库存: 742
起订量: 122 增量: 1
交货地:
最小起订量为:100
合计: ¥ 824.9
直接购买
加入购物车
