首页  >  产品百科  >  G3MB-102PL DC5

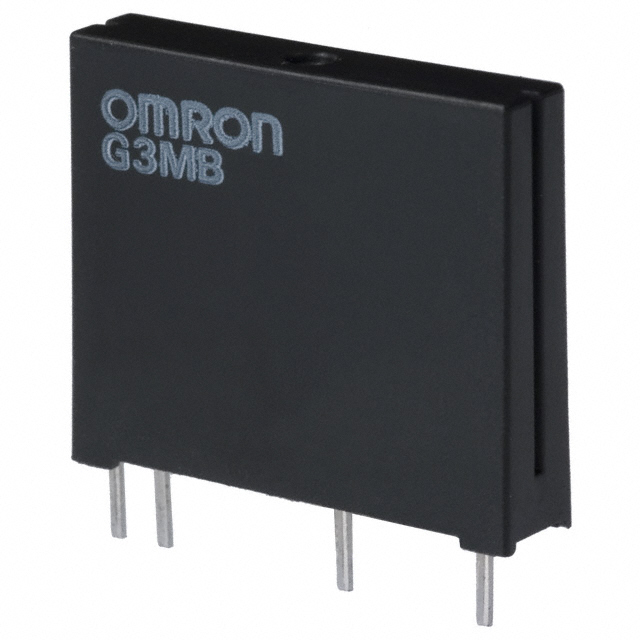

G3MB-102PL DC5

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC 5V(DC) 2A 24V 4V(DC)~6V(DC) SIP-4 焊接安装,通孔安装 24.5mm*5.5mm*20.5mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 固态继电器 G3MB-102PL DC5

G3MB-102PL DC5概述

    Solid State Relay G3MB 技术手册解析

    1. 产品简介


    Solid State Relay G3MB 是一款低成本的微型印刷电路板安装型固态继电器(SSR),特别适用于需要小体积和高性能的应用场合。它采用单列直插式封装(SIP),额定电流为2A,适用于交流电压范围在100到240VAC的场合。G3MB SSR 可用于各种通用负载和电机控制,包括钨丝灯、一般负载和电动机控制等。

    2. 技术参数


    | 参数项 | 值 |

    | 额定输出负载电流 | 2A |
    | 工作电压范围 | 100到240VAC |
    | 输入电压 | 5VDC, 12VDC, 24VDC |
    | 工作温度范围 | 操作:-30°C到80°C |
    存储:-30°C到100°C |
    | 隔离电压 | 2500VAC |
    | 额定绝缘电阻 | 1000 MΩ @ 500VDC |
    | 最大功耗 | 1.60V RMS |
    | 瞬态浪涌电流 | 30A |
    | 防振动等级 | 10到55Hz,0.75mm双幅振幅 |
    | 防冲击等级 | 1000m/s²(约100G) |

    3. 产品特点和优势


    G3MB SSR 的独特功能包括:
    - 体积小巧:底部尺寸约为G3M的三分之一。
    - 灵活的输入选择:内置Snubber电路和可选的输入电阻,可根据具体需求进行配置。
    - 两种足迹版本:提供设计灵活性,可以根据具体需求选择适合的型号。
    - 跨平台兼容性:可直接替换Motorola M0C2A-60系列功率晶闸管。
    这些特点使得G3MB SSR 在诸多应用场合中表现出色,具有很高的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 家用电器:如冰箱、空调等家电设备中的电机控制。
    - 工业自动化:在自动化生产线中作为开关和控制元件。
    - 消费电子:如音响系统中的功率控制。
    使用建议:
    - 确保正确的接线方式:注意输入端的极性正确连接。
    - 散热管理:当安装多个G3MB SSR时,需关注环境温度上升,确保良好的通风条件。
    - 避免过压损害:连接感性负载时,务必加入过压吸收元件以保护设备。

    5. 兼容性和支持


    兼容性:
    - VDE认证:对于需要通过VDE认证的应用,可以选择带有“-UTU”后缀的版本。
    - 互换性:G3MB SSR 可以直接替换Motorola M0C2A-60系列功率晶闸管。
    支持:
    - 供应商支持:Omron提供详细的规格和技术文档,帮助用户更好地理解和使用产品。
    - 客户支持:针对客户的具体需求,提供个性化的技术支持和维护服务。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 输入电压未指定:如果未指定输入电压,必须在输入端添加限流电阻。
    - 瞬态浪涌电流:使用适当的过压吸收元件来保护SSR。
    - 安装位置:确保底座与PCB之间的距离小于0.1mm,且安装孔径略小于引脚直径。

    7. 总结和推荐


    综合评估:
    - 优势:G3MB SSR 以其紧凑的体积、灵活的配置和良好的电气性能,在多种应用场合中表现出色。
    - 适用性:适用于家庭和工业自动化等领域,尤其在需要高可靠性的控制环节中表现优异。
    - 推荐度:强烈推荐使用G3MB SSR,尤其是在要求小体积和高性能的应用场合。
    综上所述,G3MB SSR 是一款值得信赖的产品,具备卓越的技术参数和广泛应用前景,非常适合各类电子控制系统的设计和应用。

G3MB-102PL DC5参数

参数
输出类型 AC
负载电压 5V(DC)
输入电压 24V
控制电压 4V(DC)~6V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 2A
长*宽*高 24.5mm*5.5mm*20.5mm
通用封装 SIP-4
安装方式 焊接安装,通孔安装
包装方式 散装

G3MB-102PL DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3MB-102PL DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3MB-102PL DC5 G3MB-102PL DC5数据手册

G3MB-102PL DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
