首页  >  产品百科  >  G3R-IAZR1SN AC100-240

G3R-IAZR1SN AC100-240

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: DC 240V(AC) 15mA 4V(DC)~32V(DC) DIP-4 33mm(长度)*29mm(高度)
供应商型号: G3R-IAZR1SN AC100-240
供应商: 期货订购
标准整包数: 3000

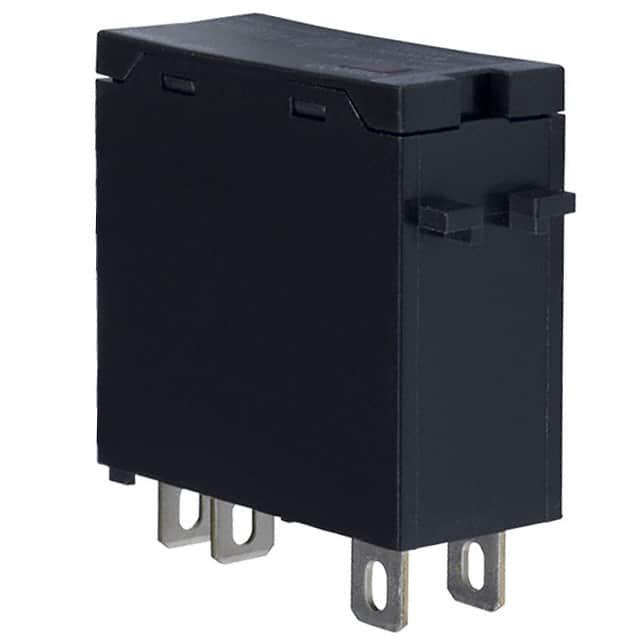

OMRON/欧姆龙 固态继电器 G3R-IAZR1SN AC100-240

G3R-IAZR1SN AC100-240概述


    产品简介


    固态继电器 G3R-I/O
    - 产品类型:固态继电器(Solid State Relay, SSR)
    - 主要功能:提供无触点开关功能,适用于输入输出接口,尤其在高绝缘强度要求的应用中。
    - 应用领域:广泛应用于工业自动化控制、楼宇自动化系统、通信设备等领域,特别是在需要频繁切换、精确控制的场合。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 100至240 VAC |
    | 工作电压 | 60至264 VAC |
    | 输入电流 | 最大15 mA |
    | 必须触发电压 | 60 VAC最大,20 VAC最小 |
    | 输入逻辑电压 | 4至32 VDC |
    | 输入逻辑电流 | 0.1至100 mA |
    | 隔离强度 | 4,000 VAC, 50/60 Hz持续1分钟 |
    | 响应频率 | 高速模式:1 kHz,低速模式:10 Hz |
    | 输出电压降 | 最大1.6 V |
    | 泄漏电流 | 最大5 μA |
    | 绝缘电阻 | 最小100 MΩ |
    | 震动耐受性 | 10至55 Hz,1.5毫米双振幅 |
    | 冲击耐受性 | 1,000 m/s²(约100G) |
    | 工作温度范围 | 操作:-30°C至80°C,存储:-30°C至100°C |
    | 认证标准 | UL、CSA、TÜV认证 |

    产品特点和优势


    - 高可靠性:固态继电器采用光电耦合器和过压保护组件,保证了产品的长期稳定性和高可靠性。
    - 快速响应:通过不同型号可实现高速响应(1 kHz)和低速响应(10 Hz),满足不同的应用需求。
    - 易于监测:内置易于查看的状态指示灯,便于操作员监控工作状态。
    - 广泛认证:产品通过UL、CSA和TÜV认证,确保符合国际安全标准。

    应用案例和使用建议


    应用场景示例:
    - 在工业自动化控制系统中,用于控制电机、电磁阀等设备的开关。
    - 在楼宇自动化系统中,用于控制照明、空调等设备的开关。
    使用建议:
    - 确保负载和电源相匹配,避免过载运行。
    - 负载侧连接过压吸收元件,以防止电感性负载带来的过压问题。
    - 遵循安装说明,避免不当安装导致的故障。

    兼容性和支持


    - 兼容性:G3R-I/O系列固态继电器具有统一的外形尺寸,与G2R系列模块兼容。
    - 支持和维护:Omron公司提供详尽的技术文档和支持服务,帮助客户进行安装和调试。对于任何疑问和问题,可以联系Omron的客户服务部门获取技术支持。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决方案:检查电源电压是否符合规定值,确认接线正确且无短路现象。

    2. 问题:状态指示灯不亮。
    - 解决方案:检查输入端是否供电,确认线路连接良好。

    3. 问题:负载启动时电流过大。
    - 解决方案:确认负载规格与继电器的额定负载相符,适当增加保护电路,如保险丝或断路器。

    总结和推荐


    总结:
    - 优点:G3R-I/O系列固态继电器具备高可靠性、快速响应和易于监测的特点,适用于多种工业应用。其广泛的认证标准确保了产品的安全性和合规性。
    - 推荐:鉴于其出色的性能和广泛的适用性,强烈推荐使用G3R-I/O系列固态继电器。无论是在工业自动化还是楼宇自动化领域,该产品都能提供可靠和高效的控制解决方案。

G3R-IAZR1SN AC100-240参数

参数
输入电压 -
控制电压 4V(DC)~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 15mA
输出类型 DC
负载电压 240V(AC)
长*宽*高 33mm(长度)*29mm(高度)
通用封装 DIP-4
零件状态 在售
包装方式 散装

G3R-IAZR1SN AC100-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3R-IAZR1SN AC100-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3R-IAZR1SN AC100-240 G3R-IAZR1SN AC100-240数据手册

G3R-IAZR1SN AC100-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
