首页  >  产品百科  >  G3PE-245B DC12-24

G3PE-245B DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3PE系列, DIN 导轨
供应商型号: CGC-G3PE-245B DC12-24
供应商: 海外现货
标准整包数: 1

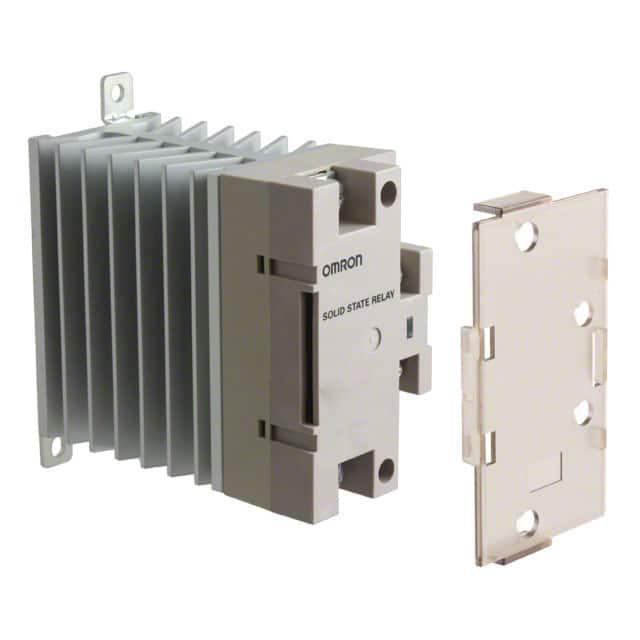

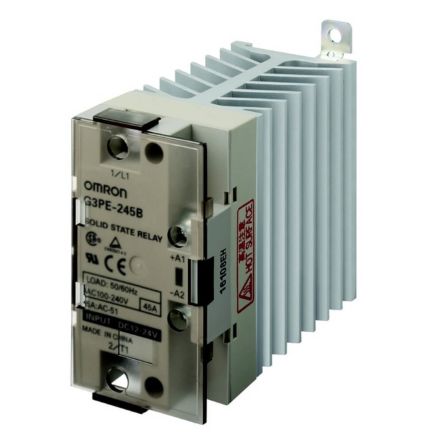

OMRON/欧姆龙 固态继电器 G3PE-245B DC12-24

G3PE-245B DC12-24概述


    产品简介


    G3PE Solid State Relays for Heaters
    G3PE系列固态继电器适用于加热设备,包括单相和三相型号。这些继电器具有紧凑的纤薄外形设计,并配备散热器。其中,带有零交叉功能的产品广泛适用于各种应用场景。所有产品均符合RoHS标准,部分型号还提供了非零交叉选项以增强瞬时过压保护。

    技术参数


    单相型号 (G3PE-Single-phase)
    - 认证: UL508, CSA22.2 No.14, 和 EN60947-4-3
    - 输入电压: 12至24 VDC
    - 零交叉功能: 是
    - 额定负载电流:
    - 15A, 100至240 VAC
    - 25A, 100至240 VAC
    - 35A, 100至240 VAC
    - 45A, 100至240 VAC
    - 最大负载电流: 取决于环境温度(见工程数据)
    - 泄漏电流:
    - 10 mA (200 VAC)
    - 20 mA (480 VAC)
    - 操作时间: 最大为负载电源周期的1/2加上1毫秒
    - 释放时间: 最大为负载电源周期的1/2加上1毫秒
    - 输出ON电压降:
    - 1.6 V (200 VAC)
    - 1.8 V (480 VAC)
    - 重量:
    - 约240克
    - 约400克
    三相型号 (G3PE-Three-phase)
    - 认证: 同上
    - 输入电压: 12至24 VDC
    - 零交叉功能: 是
    - 额定负载电流:
    - 15A, 100至240 VAC
    - 25A, 100至240 VAC
    - 35A, 100至240 VAC
    - 45A, 100至240 VAC
    - 最大负载电流: 取决于环境温度(见工程数据)
    - 泄漏电流:
    - 10 mA (200 VAC)
    - 20 mA (480 VAC)
    - 操作时间: 最大为负载电源周期的1/2加上1毫秒
    - 释放时间: 最大为负载电源周期的1/2加上1毫秒
    - 输出ON电压降:
    - 1.6 V (200 VAC)
    - 1.8 V (480 VAC)
    - 重量:
    - 约1.25公斤
    - 约1.45公斤

    产品特点和优势


    1. RoHS合规性: 符合环保要求,有助于制造商满足国际环保法规。
    2. 优异的瞬态过压保护: 提升了产品在高压条件下的可靠性和寿命。
    3. 紧凑设计: 紧凑且纤薄的外形设计使其易于安装,节省空间。
    4. 多种安装方式: 支持DIN轨道安装和螺钉固定,方便灵活部署。
    5. 高性能输出: 高电流负载能力适用于大功率加热设备。
    6. 广泛的认证: 满足多种国际安全和性能标准,确保广泛应用的可靠性。

    应用案例和使用建议


    应用场景:
    1. 工业加热系统: 用于工厂自动化生产线的温度控制。
    2. 建筑加热系统: 在住宅或商业建筑中作为供暖系统的控制元件。
    3. 暖通空调系统: 控制制冷和制热过程中的加热部分。
    使用建议:
    - 确保散热器正确安装,避免因温度过高导致损坏。
    - 根据实际负载情况选择合适型号的继电器,以免过载。
    - 在高湿度环境下使用时,需注意保护措施防止湿气侵蚀。

    兼容性和支持


    - 兼容性:
    - 与DIN轨道安装系统完全兼容。
    - 支持螺钉固定安装。
    - 技术支持:
    - 厂商提供详细的安全预防措施文档和工程数据,帮助用户更好地理解和使用产品。
    - 提供客户支持和技术咨询,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题: 继电器无法正常工作。
    - 解决方案: 检查输入电压是否在规定的范围内,并确认连接是否正确。
    2. 问题: 泄漏电流过高。
    - 解决方案: 检查安装环境是否有湿气或灰尘,并采取适当的防护措施。
    3. 问题: 无法释放负载。
    - 解决方案: 确认必须释放电压设置是否正确,并检查电路连接。

    总结和推荐


    G3PE Solid State Relays系列具有出色的性能和可靠性,适合在多种工业和商业环境中使用。其紧凑的设计、强大的电气特性和广泛的认证使其成为市场上最受欢迎的加热控制系统元件之一。如果你正在寻找高效、可靠的加热控制解决方案,强烈推荐使用这款产品。

G3PE-245B DC12-24参数

参数
负载电流额定值 45A
输出类型 AC,过零
负载电压 100V~240V
输入电压 12V~24V(DC)
控制电压 12V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
长*宽*高 44.5mm(长度)*130mm(高度)
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G3PE-245B DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PE-245B DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PE-245B DC12-24 G3PE-245B DC12-24数据手册

G3PE-245B DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.9319 ¥ 438.8244
库存: 107
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 438.82
直接购买
加入购物车
