A6FR-3101

产品分类: 拨码开关
厂牌: OMRON/欧姆龙
产品描述: Omron DIP开关, 3位置, 3PST触点, , 通孔安装, 琴键式执行器
供应商型号: N-A6FR-3101
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 拨码开关 A6FR-3101

A6FR-3101概述


    产品简介

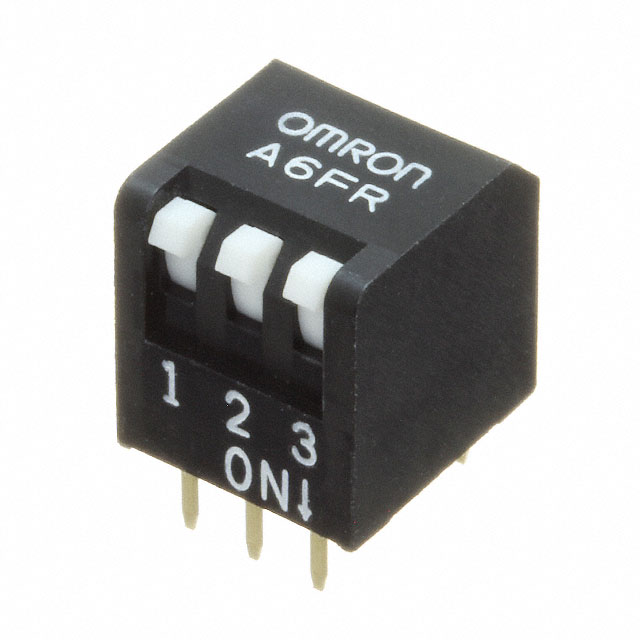

    A6FR Piano DIP开关
    A6FR系列Piano DIP开关是一种轻巧、高可靠的双列直插式(DIP)开关,适用于各种电子电路中的开关控制。此系列开关具有白色短和长操纵杆两种型号,广泛应用于需要频繁切换的小电流信号控制系统中,如通讯设备、计算机接口、工业自动化控制系统等领域。

    技术参数


    - 额定值:25mA@24VDC (电阻负载)
    - 最小电流:10μA@3.5VDC
    - 环境温度:-20°C至+70°C (最高湿度60%,无冰冻或凝露)
    - 环境湿度:35%至95% (在+5°C至+35°C条件下)
    - 绝缘电阻:≥100MΩ (使用250VDC绝缘测试仪)
    - 接触电阻(初始值):≤200mΩ
    - 介电强度:端子间500VAC持续1分钟
    - 振动抵抗:误动作在10至55Hz下,1.5mm双幅振幅
    - 冲击抵抗:误动作在最小300m/s²
    - 耐久性:电气操作≥1,000次
    - 防护等级:IEC IP40
    - 重量:不同极数对应的重量有所不同

    产品特点和优势


    A6FR系列DIP开关采用双触点滑动机制设计,保证了高可靠性。其可选择的短/长操纵杆适应了不同的应用需求,同时也允许既可在焊锡前也可以在焊锡后进行安装。特别地,这类开关能够在极端环境下(如振动、冲击)稳定运行,显示出优异的耐用性和安全性。此外,它们的防护等级达到IP40,能够有效防止异物侵入,适用于较为严苛的工作环境。

    应用案例和使用建议


    应用案例:
    - 通讯设备:控制电路中的信号传输路径切换
    - 计算机接口:作为多路复用器的一部分来实现多个输入输出的切换
    使用建议:
    - 在组装前仔细检查产品规格,确保与设备其他部件兼容。
    - 使用前务必阅读并遵循安全预防措施,以避免可能的误操作引发的问题。

    兼容性和支持


    A6FR系列DIP开关与其他标准电子元器件具有良好的兼容性,可以方便地集成到现有的系统设计中。Omron公司提供了详尽的技术支持文档和客户咨询服务,确保用户在选购、安装及使用过程中获得专业指导。

    常见问题与解决方案


    - Q:开关接通时出现异常电流?
    - A:请检查触点表面是否有氧化层或其他污染物,必要时进行清洁处理。
    - Q:长时间使用后,开关操作力增加?
    - A:可能由于磨损导致接触不良,建议更换新件。

    总结和推荐


    综上所述,A6FR系列Piano DIP开关凭借其出色的性能和广泛的应用范围,在众多同类产品中脱颖而出。其可靠的设计和丰富的选项使其成为许多需要精准控制的场合的理想选择。强烈推荐给需要高质量DIP开关的用户。

A6FR-3101参数

参数
最大交流触点电压 -
引脚总间距 5.08mm
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 1000Cycles
机械寿命 1000Cycles
长*宽*高 9.17mm(长度)*10.2mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

A6FR-3101厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A6FR-3101数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 拨码开关 OMRON/欧姆龙 A6FR-3101 A6FR-3101数据手册

A6FR-3101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.795 ¥ 6.7575
库存: 5258
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1013.62
直接购买
加入购物车
