A6S-8102-PH

产品分类: 拨码开关
厂牌: OMRON/欧姆龙
产品描述: 17.78mm 1000Cycles 1000Cycles 25mA DIP 贴片安装,黏合安装 21.26mm*9.8mm*3.7mm
供应商型号: CSJ-ST64537327
供应商: 海外现货
标准整包数: 1

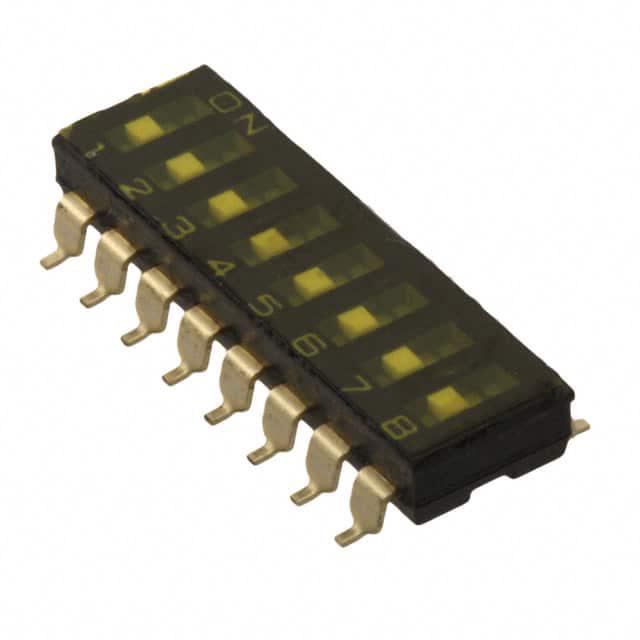

OMRON/欧姆龙 拨码开关 A6S-8102-PH

A6S-8102-PH概述

    # 电子元器件技术手册:OMRON A6S-H 系列滑动式 DIP 开关

    1. 产品简介


    OMRON A6S-H 系列滑动式 DIP 开关是表面贴装型的电子元器件,适用于各种电路板的设计与制造。这类开关广泛应用于消费电子、工业控制、通信设备和医疗仪器等领域。通过不同的配置,A6S-H 系列能够满足多样化的电路需求。

    2. 技术参数


    - 电气特性
    - 额定电流:25mA(24VDC),最小电流:10μA(3.5VDC)
    - 接触电阻:初始值 ≤200mΩ
    - 绝缘电阻:≥100MΩ(250VDC)
    - 介质强度:终端间 ≥500VAC/1min
    - 环境条件
    - 工作温度:-20°C 至 +70°C(湿度 60%以下,无凝露)
    - 工作湿度:35%至95%(+5°C至+35°C)
    - 机械特性
    - 触发力:0.29至9.8N(30至1,000gf)
    - 冲击抵抗力:300m/s²
    - 振动抵抗力:10至55Hz,双振幅1.5mm
    - 密封方式:带密封带或无密封带
    - 材料重量:两极 0.25g,四极 0.41g,六极 0.58g,八极 0.73g,十极 0.87g

    3. 产品特点和优势


    - 高可靠性:金镀层双接触点确保高可靠性能。
    - 易清洗:带有密封带的型号可以清洗,便于后期维护。
    - 多样化选择:提供从单极到十极的不同配置,满足广泛的应用需求。
    - 标准化包装:标准管装和卷盘包装,适合小批量生产及大规模生产的需求。

    4. 应用案例和使用建议


    - 应用案例:A6S-H 系列开关广泛用于电路设计,例如音频设备、传感器接口、信号调节电路等。
    - 使用建议:建议在组装前检查每批产品的封装完整性。在特定环境中使用时,如潮湿环境,建议使用带密封带的产品以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:该系列开关与其他同类电子元件兼容,可以方便地集成到现有的电路设计中。
    - 支持和服务:OMRON 提供全面的技术支持,包括产品咨询、安装指导和售后服务,确保用户能顺利使用该产品。

    6. 常见问题与解决方案


    - 问题一:产品无法触发?
    - 解决方案:检查接触点是否有脏污或损坏,确保正确的触发力度。

    - 问题二:开关出现接触不良?
    - 解决方案:清洁接触面,检查接线是否牢固。

    - 问题三:长时间使用后接触电阻增加?
    - 解决方案:更换新的开关,或者尝试清洗并检查接触点。

    7. 总结和推荐


    OMRON A6S-H 系列滑动式 DIP 开关以其高可靠性、多样化选择和良好的环境适应性,在电子设计中表现出色。无论是在研发阶段还是量产阶段,该系列产品都是值得信赖的选择。强烈推荐给需要高性能、耐用性及多功能的电子设备制造商和设计师。

A6S-8102-PH参数

参数
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 17.78mm
电流额定值 25mA
电压额定值 -
电气寿命 1000Cycles
长*宽*高 21.26mm*9.8mm*3.7mm
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

A6S-8102-PH厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A6S-8102-PH数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 拨码开关 OMRON/欧姆龙 A6S-8102-PH A6S-8102-PH数据手册

A6S-8102-PH封装设计

查看详情并下载
Symbol
Footprint
3D Model
