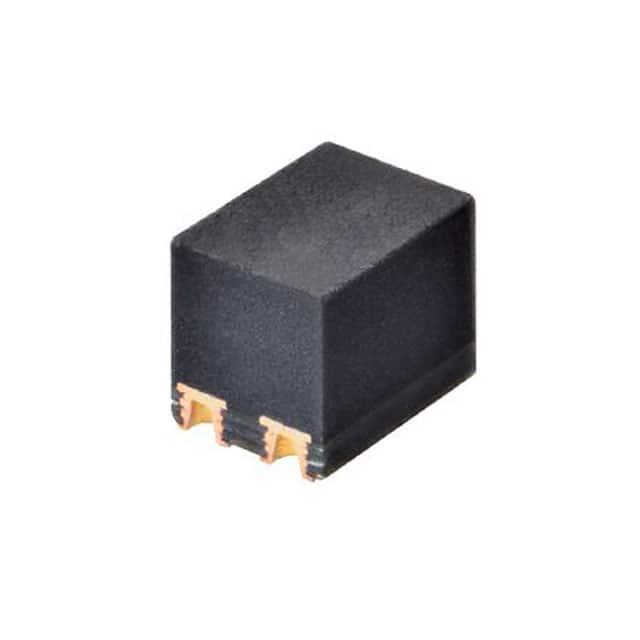

G3VM-31QR(TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 200mΩ 0V~30V 1.5A 1.21V(DC) 1.1V~1.4V S-VSON-4 贴片安装
供应商型号: G3VM-31QR(TR05)
供应商: 云汉优选
标准整包数: 500
OMRON/欧姆龙 固态继电器 G3VM-31QR(TR05)

G3VM-31QR(TR05)概述

    G3VM-31QR MOS FET Relays 技术手册概述

    产品简介


    G3VM-31QR 是一种 MOS FET 继电器,采用 S-VSON(超小体积无引脚封装)4 引脚封装,具有高电流和低导通电阻的特点。该产品是世界最小类别的继电器之一,适用于半导体测试设备、通信设备、测试与测量设备以及数据记录器等多种应用。

    技术参数


    - 封装类型: S-VSON4,4 引脚封装
    - 负载电压: 30 V (AC 峰值/DC)
    - 连续负载电流: 最大 1.5 A (AC 峰值/DC)
    - 导通电阻: 典型值 0.1 Ω
    - 关断漏电流: 最大值 1 nA
    - 电容: 典型值 120 pF
    - 介电强度: 500 Vrms AC,持续时间 1 分钟
    - 工作温度范围: -40°C 至 +110°C

    产品特点和优势


    G3VM-31QR MOS FET 继电器具有以下几个独特的优势:
    - 体积小巧: 采用 S-VSON 封装,为世界最小类别,适合空间受限的应用。
    - 高电流能力: 连续负载电流可达 1.5 A,满足多种应用需求。
    - 低导通电阻: 典型值仅为 0.1 Ω,有助于降低功耗和提高效率。
    - 高可靠性: 环境温度适应范围广,能够承受极端条件下的工作。

    应用案例和使用建议


    - 半导体测试设备: 在高精度测试环境中,利用其低导通电阻和高可靠性确保稳定运行。
    - 通信设备: 用于信号切换,保证高速数据传输的可靠性。
    - 测试与测量设备: 具备良好的隔离特性,可以有效防止信号干扰。
    - 数据记录器: 高电流能力适合驱动负载,保证数据采集的连续性。
    使用建议:
    - 确保负载电压不超过 30 V,连续负载电流不超过 1.5 A,以避免过载损坏。
    - 注意环境温度的影响,特别是在高温环境下使用时,需适当降低电流以保证长期稳定运行。

    兼容性和支持


    - G3VM-31QR 与其他 S-VSON4 封装的电子元件兼容。
    - 由 OMRON 提供全面的技术支持和售后服务,确保客户使用无忧。

    常见问题与解决方案


    - 问题1: 产品出现过热现象。
    - 解决办法: 检查负载电流是否超过额定值,必要时减少电流或增加散热措施。
    - 问题2: 输出不稳定。
    - 解决办法: 确认输入电压是否符合要求,检查接线是否正确,确保所有连接点接触良好。

    总结和推荐


    G3VM-31QR MOS FET 继电器凭借其紧凑的设计、高电流能力和低导通电阻等特点,在多个应用领域展现出色的表现。无论是作为半导体测试设备还是通信设备的核心组件,其卓越的性能都能确保系统的稳定性和可靠性。强烈推荐在需要高可靠性和紧凑设计的应用中选用此产品。
    该手册提供了详尽的技术细节和支持信息,确保用户能够在多种应用中有效地使用 G3VM-31QR。

G3VM-31QR(TR05)参数

参数
开关功能 -
最大导通电阻 200mΩ
负载电流额定值 1.5A
输出类型 AC,DC
负载电压 0V~30V
输入电压 1.21V(DC)
控制电压 1.1V~1.4V
通用封装 S-VSON-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

G3VM-31QR(TR05)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-31QR(TR05)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-31QR(TR05) G3VM-31QR(TR05)数据手册

G3VM-31QR(TR05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
