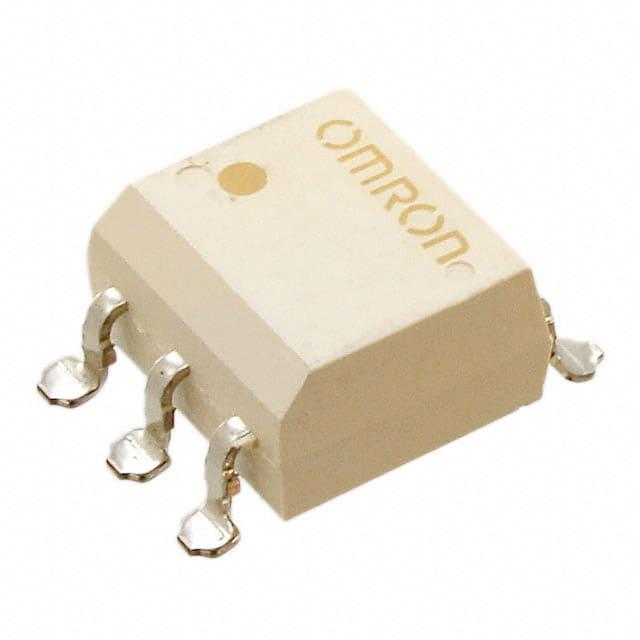

G3VM61ER1

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, 表面贴装, 最大负载电流3 A, 最大负载电压60 V
供应商型号: AV-A-OMRG3VM61ER1
供应商: Avnet
标准整包数: 200
OMRON/欧姆龙 固态继电器 G3VM61ER1

G3VM61ER1概述

    G3VM-MOS FET Relays:详细技术手册

    1. 产品简介


    G3VM-MOS FET Relays是一款采用DIP 6针封装的高电流和低导通电阻类型的继电器。这种继电器将机械继电器的低导通电阻和高开关容量与MOS FET的优点结合在一起,使其适用于多种不同的应用场景。该产品具有广泛的电压范围,包括20V、30V、40V、60V和100V,适用于通信设备、测试与测量设备、安全设备和工业设备等多个领域。

    2. 技术参数


    - 负载电压(AC峰值/直流):
    - 20V:4A(8A)max.
    - 30V:5A(10A)max.
    - 40V:3.5A(7A)max.
    - 60V:4A(8A)max.
    - 100V:3.5A(7A)max.
    - 输入端:
    - 正向电流 (IF): 最大30mA
    - 峰值正向电流 (IFP): 1A(100μs脉冲,100pps)
    - 温度降低率 (ΔIF/°C): -0.3mA/°C (Ta ≥ 25°C)
    - 反向电压 (VR): 5V
    - 输出端:
    - 负载电压 (AC峰值/直流): 最大20V/30V/40V/60V/100V
    - 连续负载电流 (Connection A):
    - 20V:4A
    - 30V:5A
    - 40V:3.5A
    - 60V:4A
    - 100V:3.5A
    - 导通电阻 (Connection A):
    - 20V/30V/40V/60V/100V: 最大20mΩ/30mΩ/65mΩ/40mΩ/35mΩ
    - 绝缘耐压 (VI-O): 2500Vrms AC, 1分钟
    - 工作环境:
    - 工作温度 (Ta): -40°C到+85°C
    - 存储温度 (Tstg): -55°C到+125°C
    - 焊接温度: 260°C,10秒

    3. 产品特点和优势


    G3VM-MOS FET Relays的主要优势在于其出色的导通电阻和高电流承载能力,这使得它在多种应用中表现出色。它的低导通电阻可以显著减少功耗和发热,而高电流承载能力则提高了系统的可靠性和耐用性。此外,DIP 6针封装使其易于集成到各种电路板设计中,特别适合于需要空间紧凑的应用。

    4. 应用案例和使用建议


    G3VM-MOS FET Relays广泛应用于通信设备、测试与测量设备、安全设备和工业设备。例如,在通信设备中,它可以用作信号隔离和控制;在测试与测量设备中,它可用于精确控制电流和电压。对于工业设备,它可以作为控制回路的一部分,实现高效、可靠的切换操作。
    使用建议:
    - 在设计电路时,确保负载电压不超过规定值,以避免过热和损坏。
    - 根据具体应用场景选择合适的型号(如不同电压等级的继电器)。
    - 使用时应注意散热,特别是在高电流条件下运行时。

    5. 兼容性和支持


    G3VM-MOS FET Relays提供了多种封装选项,包括DIP 6针插脚式和表面贴装式。这意味着它可以轻松集成到现有系统中,并且对于需要表面贴装的现代电路板设计也非常适用。OMRON提供全面的技术支持,包括详尽的数据手册和在线资源,确保客户能够充分利用该产品的所有功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 发热严重 | 确保负载电压不超过额定值,增加散热措施。 |
    | 功能失效 | 检查连接线是否松动,确认电源供应是否稳定。 |
    | 寿命短 | 在规定的工作温度范围内使用,避免超出最大工作条件。 |

    7. 总结和推荐


    综上所述,G3VM-MOS FET Relays凭借其卓越的性能和广泛的适用性,是一款值得信赖的产品。无论是对小型项目还是大型设备来说,它都能提供可靠的支持。因此,我们强烈推荐在通信设备、测试与测量设备、安全设备及工业设备等领域考虑使用此产品。

G3VM61ER1参数

参数
控制电压 -
开关功能 -
最大导通电阻 70mΩ
负载电流额定值 3A
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.33V(DC)
长*宽*高 7.12mm*6.4mm*4mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

G3VM61ER1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM61ER1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM61ER1 G3VM61ER1数据手册

G3VM61ER1封装设计

查看详情并下载
Symbol
Footprint
3D Model
