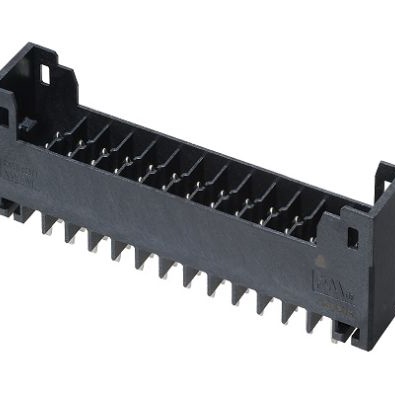

XW4M-26D2-V1DS

产品分类: 端子 - 其他
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752101
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 端子 - 其他 XW4M-26D2-V1DS

XW4M-26D2-V1DS概述


    产品简介


    XW4M 和 XW4N 是一款3.5毫米间距的推入式端子块PCB连接器,旨在显著提升连接器插入和移除的效率以及电缆布线的便捷性。它们主要用于实现高效快捷的连接器操作、检查、装配及维护工作。这些连接器具有易于插入和拆卸的特点,并具备出色的接触可靠性,非常适合用于回流焊接工艺。该系列连接器支持直角和直立安装方式,方便根据具体应用需求选择。

    技术参数


    - 额定值:
    - 固体导线适用范围:0.2 mm² 至 1.5 mm²
    - 绞合导线适用范围:0.2 mm² 至 1.5 mm²
    - 带塑料套管的绞合导线适用范围:0.2 mm² 至 0.75 mm²
    - 带不带塑料套管的绞合导线适用范围:0.2 mm² 至 1.5 mm²
    - 裸露长度:9.5 mm 最小
    - IEC 额定电压(III/3):160 V
    - IEC 额定电流:8 A
    - UL 额定电压:300 V
    - UL 额定电流:8 A
    - 耐压:1,600 VAC 1分钟(最大泄漏电流:1 mA)
    - 使用环境:
    - 工作温度范围:-40°C 到 100°C(无凝结或冰冻)
    - 工作湿度范围:5% 到 85% RH
    - 存储温度范围:-40°C 到 70°C(无凝结或冰冻)
    - 存储湿度范围:5% 到 70% RH
    - 连接器连接温度范围:-5°C 到 40°C(无凝结或冰冻)
    - 连接器连接湿度范围:5% 到 70% RH

    产品特点和优势


    - 独特的插入结构:独特的连接器锁紧机制使得插入和拔出操作变得简单且可靠,极大提高了检测、组装和维护的效率。
    - 适配性强:可支持通过孔再流焊(through-hole-reflow),适用于回流焊接。
    - 清晰标识:插座顶面标有标准引脚编号,无需额外的空间来识别引脚。
    - 便于布线:采用“免手操作”机制,螺丝刀插入后自动锁定,大大提升了布线效率。
    - 防误插入:提供编码键以防止错误插入。

    应用案例和使用建议


    应用案例
    假设在汽车电子系统中使用,XW4M 和 XW4N 端子块连接器能够为高压电路提供可靠的连接,确保安全和性能。在工业自动化控制系统的信号传输中,XW4M 和 XW4N 也能够保证信号稳定传输。
    使用建议
    - 在进行电线布线时,需确保使用正确的工具,如专用螺丝刀。
    - 使用编码键进行连接器编码时,应按照步骤仔细操作,防止编码位置错误导致连接器无法正确对接。

    兼容性和支持


    - 兼容性:XW4M 和 XW4N 系列连接器与其他同类产品的设计保持一致,方便集成到现有的电子系统中。
    - 技术支持:厂商提供了详细的技术手册和配件说明,包括螺丝刀和编码键,确保用户在安装和维护过程中获得充分的支持。

    常见问题与解决方案


    1. Q: 插入或拔出连接器时手感不佳?
    - A: 检查连接器和插槽是否对准正确,必要时可清洁或重新润滑。

    2. Q: 导线插入困难?
    - A: 确保导线符合适用范围,并使用正确的工具(如螺丝刀)辅助插入。
    3. Q: 编码键损坏或丢失?
    - A: 如编码键无法正常插入,使用镊子小心取出,尝试重新进行编码操作。

    总结和推荐


    XW4M 和 XW4N 系列连接器以其优异的插入和拔出性能、高接触可靠性以及广泛的应用环境,在各种工业和消费电子产品中都表现出色。由于其出色的设计和坚固耐用的特性,强烈推荐在需要高可靠性连接的场合使用。
    该技术手册详细介绍了XW4M 和 XW4N 系列连接器的主要特性和规格,包括适用范围、安装步骤和维护注意事项。整体而言,这些连接器是电子系统中连接导线的理想选择。

XW4M-26D2-V1DS参数

参数
应用等级 工业级
