G3PE-525B-2N DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 200V~480V 25A 12V~24V(DC) 12V(DC)~24V(DC) DIN导轨安装,底座安装,螺纹安装
供应商型号: 653-G3PE525B2NDC1224
供应商: Mouser
标准整包数: 1

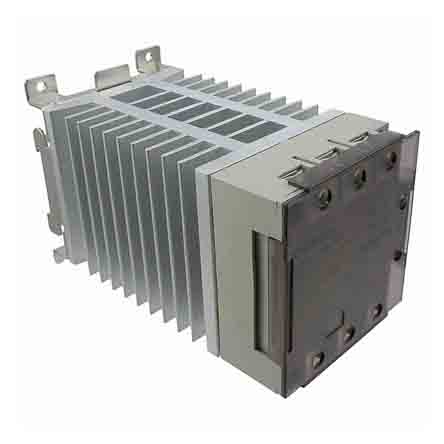

OMRON/欧姆龙 固态继电器 G3PE-525B-2N DC12-24

G3PE-525B-2N DC12-24概述


    产品简介


    电子元器件:固态继电器
    类型:单相和三相固态继电器(SSR)
    主要功能:
    - 控制加热器负载的通断,实现精准温度控制。
    - 内置散热片,适用于广泛的应用范围。
    - 零交叉开关功能,减少电流冲击对系统的损害。
    应用领域:
    - 工业加热系统
    - 自动化设备
    - 环境控制装置
    - 机械设备

    技术参数


    单相继电器(G3PE)
    - 认证标准:UL508, CSA22.2 No.14, EN60947-4-3
    - 输入电压:12至24 VDC
    - 零交叉功能:支持
    - 额定负载电流:15A, 25A, 35A, 45A(取决于温度)
    - 耐冲击:150A (60 Hz, 1 cycle)
    - 重量:约240克至400克
    - 泄漏电流:最大10mA(200VAC)
    - 绝缘电阻:最小100MΩ(500VDC)
    - 抗振动:10到55到10Hz,0.375毫米单振幅(0.75毫米双振幅)
    - 环境温度:存储温度−30至100°C,工作温度−30至80°C
    三相继电器(G3PE)
    - 认证标准:UL508, CSA22.2 No.14, EN60947-4-3
    - 输入电压:12至24 VDC
    - 零交叉功能:支持
    - 额定负载电流:15A, 25A, 35A, 45A(取决于温度)
    - 耐冲击:150A (60 Hz, 1 cycle)
    - 重量:约1.25kg至2.0kg
    - 泄漏电流:最大10mA(200VAC)
    - 绝缘电阻:最小100MΩ(500VDC)
    - 抗振动:10到55到10Hz,0.375毫米单振幅(0.75毫米双振幅)
    - 环境温度:存储温度−30至100°C,工作温度−30至80°C

    产品特点和优势


    - 环保认证:RoHS合规
    - 高可靠性:提升浪涌通过能力,增强电介质强度
    - 紧凑设计:超薄设计,便于安装和节省空间
    - 兼容性:适用于DIN轨道安装或螺丝安装
    - 多功能性:提供多种型号选择,满足不同负载需求

    应用案例和使用建议


    案例分析:
    - 工业加热系统:应用于连续温度控制,减少能源浪费。
    - 自动化设备:用于机器人的精准温度控制,提高生产效率。
    使用建议:
    - 在安装过程中,确保继电器与负载的电压和电流匹配,避免过载风险。
    - 定期检查散热片,确保良好的散热性能,延长使用寿命。

    兼容性和支持


    - 兼容性:DIN轨道安装,符合TR35-15Fe (IEC 60715)标准
    - 支持信息:提供详细的技术文档和售后服务,确保用户能顺利使用和维护

    常见问题与解决方案


    问题1:如何判断继电器是否正常工作?
    - 解决方案:检查操作指示灯是否亮起。若不亮,请确认输入电源是否正确连接。
    问题2:继电器在高温环境下运行是否会失效?
    - 解决方案:在高温环境下运行前,请查阅相关数据表,确保负载电流在允许范围内。必要时可考虑使用外部散热器。

    总结和推荐


    综合评估:
    - 优点:设计紧凑,操作简便,适用于多种加热控制系统。具备高可靠性,且支持环保要求。
    - 推荐度:强烈推荐,适合于各种工业和商业用途。对于需要精准温度控制的应用,是最佳选择之一。
    通过上述分析,可以看出G3PE系列固态继电器是一款性能优异、功能全面的产品,不仅能够满足多种应用需求,还能为用户提供可靠的性能保证。

G3PE-525B-2N DC12-24参数

参数
负载电流额定值 25A
输出类型 AC,过零
负载电压 200V~480V
输入电压 12V~24V(DC)
控制电压 12V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

G3PE-525B-2N DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PE-525B-2N DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PE-525B-2N DC12-24 G3PE-525B-2N DC12-24数据手册

G3PE-525B-2N DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 289.2132 ¥ 2443.8515
10+ $ 260.9145 ¥ 2204.7275
25+ $ 249.1125 ¥ 2105.0006
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2443.85
