G3VM-61HR2

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, 表面贴装, 最大负载电流4.6 A, 最大负载电压60 V
供应商型号: ET-3861027
供应商: 海外现货
标准整包数: 1

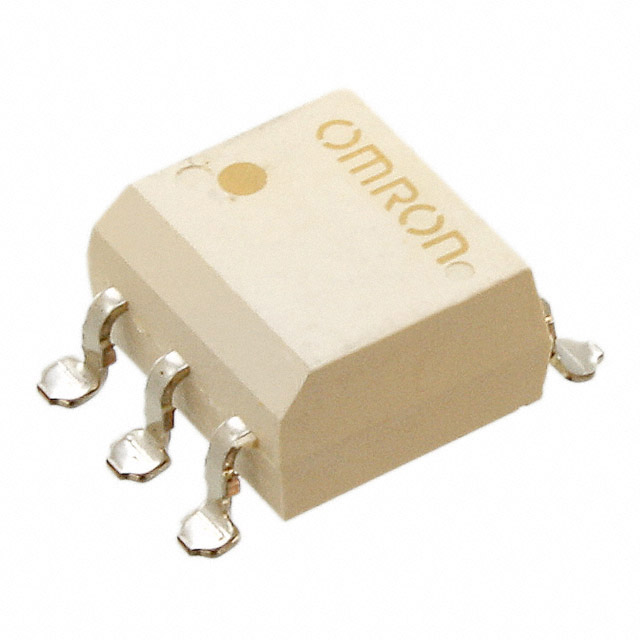

OMRON/欧姆龙 固态继电器 G3VM-61HR2

G3VM-61HR2概述

    # G3VM-61HR/61HR1/61HR2 MOS FET Relays 技术手册

    产品简介


    G3VM-61HR/61HR1/61HR2 系列 MOS FET 继电器是采用小型表面贴装封装(SOP 6-pin)的固态继电器。这些继电器具有低导通电阻和高切换能力的特点,可替代机械继电器,广泛应用于半导体测试设备、通信设备、测量设备、安全设备、工业设备、电源电路和娱乐设备等领域。

    技术参数


    主要技术规格
    - 负载电压:60 V AC/DC
    - 最大连续负载电流:
    - G3VM-61HR:2.3 A (4.6 A)
    - G3VM-61HR1:3.3 A (6.6 A)
    - G3VM-61HR2:4 A (8 A)
    - 括号内的值为连接 C 时的最大值
    - 输入端口:
    - LED 前向电流(IF):最大 30 mA
    - LED 反向电压(VR):5 V
    - 触发 LED 前向电流(IFT):典型 0.4 mA
    - 释放 LED 前向电流(IFC):最小 0.1 mA
    - 输出端口:
    - 导通电阻(RON):
    - 连接 A:0.04 Ω(典型值)
    - 连接 B:0.02 Ω(典型值)
    - 连接 C:0.01 Ω(典型值)
    - 最大导通电阻(RON):
    - 连接 A:0.07 Ω
    - 连接 B:0.04 Ω
    - 连接 C:0.01 Ω
    - 开关时漏电流(ILEAK):最大 1000 nA
    - 关断时间(tOFF):典型 0.15 ms,最大 0.5 ms
    - 开启时间(tON):典型 1.0 ms,最大 5 ms
    工作环境
    - 额定温度范围:-40°C 至 +85°C(对于 G3VM-61HR),-40°C 至 +110°C(对于 G3VM-61HR1 和 G3VM-61HR2)
    - 存储温度范围:-55°C 至 +125°C
    - 焊接温度:260°C,持续 10 秒

    产品特点和优势


    G3VM-61HR/61HR1/61HR2 系列 MOS FET 继电器的主要特点如下:
    - 低导通电阻:出色的导通性能确保高效能。
    - 高切换能力:能够实现快速响应,提高系统整体性能。
    - 宽工作温度范围:适用于各种恶劣环境。
    - 可靠性高:绝对最大额定值和电气特性确保长期稳定运行。
    这些特点使得 G3VM-61HR/61HR1/61HR2 在多种应用场合中具有较高的市场竞争力。

    应用案例和使用建议


    应用案例
    - 半导体测试设备:高精度测试需求下的开关控制。
    - 通信设备:电信基础设施中的信号控制和转换。
    - 测量设备:精密仪器中的精确控制。
    - 安全设备:需要高可靠性的安全装置。
    - 工业设备:自动化生产线中的控制单元。
    - 电源电路:负载电流管理。
    - 娱乐设备:游戏机和其他消费电子产品中的信号切换。
    使用建议
    - 优化散热设计:由于工作温度范围较广,建议进行良好的散热设计以保持最佳性能。
    - 合理布局:尽量减少 PCB 上其他元器件对继电器的干扰,以避免信号干扰。
    - 考虑机械应力:在安装过程中避免过度弯曲或压力,以防损坏引脚。

    兼容性和支持


    G3VM-61HR/61HR1/61HR2 系列 MOS FET 继电器支持多种标准,如 UL 认证,适用于多种表面贴装设备。Omron 提供详尽的技术支持文档和客户支持服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:开关时漏电流过大
    - 解决方法:检查 PCB 设计是否合理,确保信号路径没有被干扰。
    2. 问题:工作温度超出范围
    - 解决方法:使用散热片或其他冷却装置来保持在推荐的工作温度范围内。
    3. 问题:导通电阻过高
    - 解决方法:检查焊接温度和焊接过程是否正确执行,以确保焊接质量。

    总结和推荐


    G3VM-61HR/61HR1/61HR2 系列 MOS FET 继电器凭借其低导通电阻、高切换能力和广泛的适用温度范围,成为一款高度可靠且广泛应用的产品。它不仅适用于半导体测试设备、通信设备、测量设备等多种场合,还具备良好的散热性能和广泛的环境适应能力。强烈推荐此系列产品给需要高性能继电器的应用领域。

G3VM-61HR2参数

参数
控制电压 -
开关功能 -
最大导通电阻 70mΩ
负载电流额定值 -
输出类型 AC,DC
负载电压 0V~60V
输入电压 -
通用封装 SOP-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

G3VM-61HR2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-61HR2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-61HR2 G3VM-61HR2数据手册

G3VM-61HR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
