G3PE-515B DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3PE Three Phase系列, DIN 导轨, 最大负载电流15 A, 最大负载电压528 V 交流
供应商型号: 8286889
供应商: 欧时
标准整包数: 1

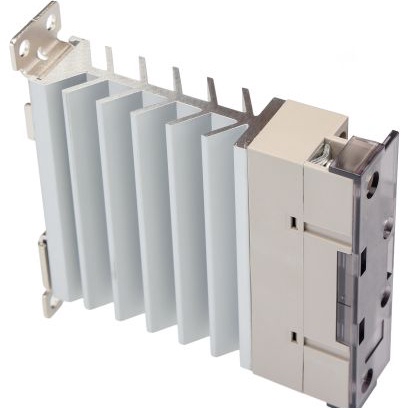

OMRON/欧姆龙 固态继电器 G3PE-515B DC12-24

G3PE-515B DC12-24概述


    产品简介


    本篇技术手册涵盖的是型号为G3PE的固态继电器(Solid State Relays,简称SSR),主要用于加热控制。这些继电器专为工业应用设计,具有紧凑型结构,可配备散热片。主要特点包括无零点交叉功能,可以适用于广泛的加热应用场景。此外,该型号继电器符合RoHS标准,并且已经通过UL、CSA和EN等认证,确保了产品的安全性和可靠性。

    技术参数


    额定电压和电流范围
    - 输入电压范围:12至24 VDC
    - 输出额定电压:
    - 单相:100至240 VAC (50/60 Hz)
    - 三相:200至480 VAC (50/60 Hz)
    主要电气特性
    - 额定输入电流:最大10 mA (24 VDC)
    - 最小必须操作电压:9.6 VDC
    - 最大释放电压:1 VDC
    - 绝缘方法:光耦合器(Phototriac coupler)
    - 额定负载电流:
    - 单相:15 A (40°C),25 A (40°C),35 A (25°C),45 A (25°C)
    - 三相:15 A (40°C),25 A (40°C),35 A (25°C),45 A (25°C)
    工作环境
    - 存储温度:-30至100°C
    - 工作温度:-30至80°C
    - 湿度范围:45%至85%
    其他参数
    - 泄漏电流:最大10 mA (200 VAC),最大20 mA (480 VAC)
    - 绝缘电阻:最低100 MΩ (500 VDC)
    - 耐压能力:2,500 VAC,50/60 Hz持续1分钟

    产品特点和优势


    独特功能
    1. 无零点交叉功能:允许更灵活的应用范围。
    2. 集成散热片:增强热管理能力,减少热应力。
    3. 紧凑设计:适合狭小空间安装。
    4. 兼容多种安装方式:既可以通过DIN导轨安装,也可以直接螺钉固定。
    市场竞争力
    1. 高可靠性:通过了多项国际认证,如UL、CSA和EN。
    2. 低故障率:经过严格的测试验证,保证长期可靠运行。
    3. 广泛应用性:适用于各种加热控制系统,如加热元件、电机和灯泡等。

    应用案例和使用建议


    使用场景
    - 加热控制:用于各类加热系统,如陶瓷加热器、电炉等。
    - 电动机控制:适用于电动机启动和停止的控制。
    使用建议
    - 正确的负载选择:根据工作温度合理选择合适的负载电流,避免过载导致损坏。
    - 正确安装:遵循手册中的安装指南,确保散热效果良好。
    - 电源选择:确保输入电压在规定的范围内,以防止异常状况发生。

    兼容性和支持


    - 安装方式:提供DIN导轨安装和螺钉固定的两种安装方式。
    - 认证标准:该型号已获得UL、CSA和EN认证,表明其满足相关的安全和性能要求。
    - 制造商支持:详细说明了不同型号对应的认证及具体的技术规格,便于查询和应用。

    常见问题与解决方案


    问题1:如何处理输入端噪声?
    解决办法:在输入端连接电容和电阻组成的滤波电路,有效吸收脉冲噪声。
    问题2:如何避免泄漏电流影响?
    解决办法:在负载侧连接适当的泄放电阻,确保释放电压不超过设定值的一半。
    问题3:过载电流保护措施?
    解决办法:连接快速熔断保险丝作为过载保护措施,防止内部元件损坏。

    总结和推荐


    综合评估
    G3PE系列固态继电器以其紧凑的设计、可靠的性能和广泛的应用场景脱颖而出。无论是用于加热系统还是电动机控制,该系列产品都能提供出色的性能。通过详尽的参数说明和应用案例,可以帮助用户更好地了解并正确使用该产品。
    推荐结论
    推荐使用:鉴于其高可靠性和广泛适用性,G3PE系列固态继电器是一个值得推荐的产品。在选择使用时,请务必参考技术手册中的参数和应用建议,确保能够充分利用其各项功能。

G3PE-515B DC12-24参数

参数
最大导通电阻 -
负载电流额定值 15A
输出类型 AC,过零
负载电压 200V~480V
输入电压 12V~24V(DC)
控制电压 12V(DC)~24V(DC)
开关功能 -
长*宽*高 22.5mm*100mm*100mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G3PE-515B DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PE-515B DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PE-515B DC12-24 G3PE-515B DC12-24数据手册

G3PE-515B DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 117.3521 ¥ 991.6254
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 991.62
直接购买
加入购物车
