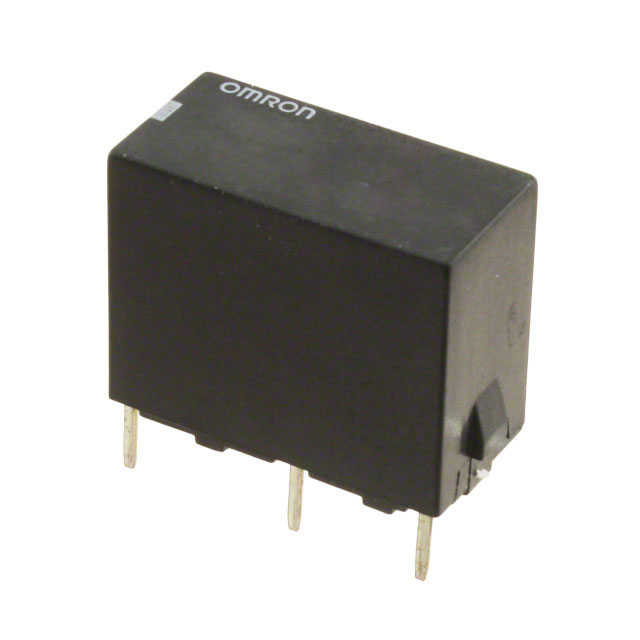

G3S-201PL-PD-US DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC 75V~264V 1.2A 19.2V~28.8V(DC) 19.2V(DC)~28.8V(DC) PDIP 通孔安装 20mm*10mm*16.5mm
供应商型号: 653-G3S201PLPDUSDC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3S-201PL-PD-US DC24

G3S-201PL-PD-US DC24概述

    固态继电器G3S/G3SD:超小型电磁继电器的替代品

    1. 产品简介


    G3S/G3SD是一款固态继电器(Solid State Relay),特别适用于需要超小型尺寸的应用场景。该产品具有双列直插式封装(DIP),提供5VDC、12VDC和24VDC三种输入版本,可以处理高达1A的负载电流(AC-和DC-负载均可)。与传统电磁继电器相比,G3S/G3SD不仅在体积上更为紧凑,而且具备出色的温度适应能力和高隔离度,使其成为多种应用场景下的理想选择。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 5VDC, 12VDC, 24VDC |
    | 输出负载电流 | AC负载:0.1~1A (15A瞬时),DC负载:0.01~1.1A (3A瞬时) |
    | 隔离电压 | 2,500 VAC (50/60Hz) |
    | 必须启动电压范围 | 4VDC至6VDC (最大4VDC),9.6VDC至14.4VDC (最大9.6VDC),19.2VDC至28.8VDC (最大19.2VDC) |
    | 必须释放电压 | 1VDC (最小值) |
    | 输入阻抗 | 450Ω至630Ω (±20%) |
    | 漏电流 | AC负载:2mA (200VAC),DC负载:0.1mA (26VDC) |
    | 尺寸 | 7.62mm x 10.16mm |

    3. 产品特点和优势


    - 超小型封装:采用DIP封装,尺寸小巧,方便集成到各种设备中。
    - 终端兼容性:可以与G6B电磁继电器终端兼容,便于替换升级。
    - 散热设计:支持紧密安装和专用散热器,提高了散热效率。
    - 双重认证:符合UL和CSA认证标准(型号以“-US”结尾)。
    - 高可靠性:内置压敏电阻有效吸收外部浪涌,确保负载的安全性。

    4. 应用案例和使用建议


    G3S/G3SD固态继电器广泛应用于家电控制、照明系统、工业自动化等领域。例如,在家庭自动化系统中,该继电器可用于控制灯光、窗帘和其他智能设备。建议在实际应用中,考虑环境温度对负载电流的影响,特别是当多个继电器并排安装时,应参考厂商提供的降额曲线进行调整。

    5. 兼容性和支持


    G3S/G3SD固态继电器与G6B电磁继电器终端兼容,能够实现无缝替换。此外,供应商还提供了专用的散热器(如Y92B-S08N),有助于提高散热效果和设备寿命。用户在购买后,可以联系制造商获得技术支持和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常启动 | 检查输入电压是否处于规定的范围内 |
    | 负载电流异常 | 确认环境温度没有超出工作范围 |
    | 设备出现过热现象 | 使用推荐的散热器并确保良好的通风环境 |

    7. 总结和推荐


    G3S/G3SD固态继电器凭借其超小型尺寸、高可靠性以及优异的性能表现,在众多应用场景中表现出色。尤其适合那些对尺寸有严格要求且需要高度可靠性的场合。总体而言,这款产品是市场上一款值得信赖的优秀选择。

G3S-201PL-PD-US DC24参数

参数
负载电压 75V~264V
输入电压 19.2V~28.8V(DC)
控制电压 19.2V(DC)~28.8V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 1.2A
输出类型 AC
长*宽*高 20mm*10mm*16.5mm
通用封装 PDIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

G3S-201PL-PD-US DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3S-201PL-PD-US DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3S-201PL-PD-US DC24 G3S-201PL-PD-US DC24数据手册

G3S-201PL-PD-US DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.142 ¥ 401.0049
10+ $ 35.5968 ¥ 330.8723
25+ $ 33.2964 ¥ 309.4901
50+ $ 30.9225 ¥ 287.4246
100+ $ 28.3395 ¥ 263.4157
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 401
直接购买
加入购物车
