A6SN1101

产品分类: 拨码开关
厂牌: OMRON/欧姆龙
产品描述: Omron DIP开关, 1位置, 单刀单掷触点, 表面, 扁平执行器
供应商型号: 2436545
供应商: 海外现货
标准整包数: 2

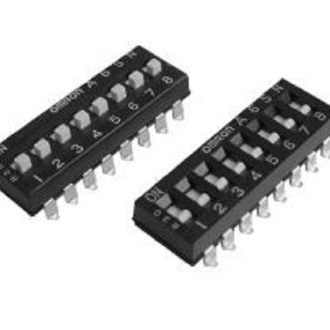

OMRON/欧姆龙 拨码开关 A6SN1101

A6SN1101概述


    产品简介


    DIP开关 A6SN系列
    DIP开关(Dual Inline Package Switch)是一种用于电路板上进行电子线路切换操作的重要元器件。A6SN系列是表面贴装型滑动DIP开关,具备高接触可靠性。这种开关广泛应用于通信设备、计算机系统、工业控制设备等领域,用于实现电路连接状态的快速转换和配置调整。

    技术参数


    | 参数 | 规格 |

    | 额定电流(阻性负载) | 25 mA @ 24 VDC |
    | 最小电流 | 10 μA @ 3.5 VDC |
    | 工作温度范围 | -30°C 至 +85°C |
    | 工作湿度范围 | 35% 至 95% |
    | 绝缘电阻 | ≥ 100 MΩ @ 100 VDC |
    | 接触电阻(初始值) | ≤ 200 mΩ |
    | 介电强度 | 300 VAC, 1分钟 |
    | 振动耐受性 | 10 至 55 Hz, 双幅1.5mm |
    | 冲击耐受性 | ≥ 490 m/s² |
    | 使用寿命 | ≥ 1,000 次操作 |
    | 封装形式 | 管装、带装、盘式装 |
    | 尺寸 | 根据极数不同而异 |

    产品特点和优势


    高可靠性: 采用刀刃结构设计,配合高压接触机制,确保了高接触可靠性和长时间使用稳定性。
    可清洗性: 开关可以被清洁,无需密封胶带,便于维护和重复使用。
    易于安装: 具有密封胶带,适用于自动装配机器,确保了在大规模生产中的高效率和一致性。
    多样化选择: 提供从1至10个极点的型号选择,满足不同的应用需求。
    包装方式灵活: 提供管装、带装和盘式装选择,适用于各种包装需求,特别是100pcs盘式包装更方便使用。

    应用案例和使用建议


    应用案例:
    1. 通信设备:在路由器和交换机中作为端口配置开关。
    2. 工业控制系统:用于设备间的通信协议选择。
    3. 医疗设备:在需要多路切换的应用中作为信号路径控制器。
    使用建议:
    - 在使用前,请务必参考相关安全说明。
    - 清洁开关时应选用合适的溶剂,以避免损坏。
    - 在自动化生产线上使用时,注意调节机器以适应带装规格。

    兼容性和支持


    A6SN系列DIP开关适用于大多数标准PCB组装工艺,适合多种标准尺寸的PCB孔径。同时,OMRON提供相关的技术支持和售后服务,包括但不限于产品咨询、技术支持及售后维修服务。具体细节可以咨询当地OMRON办事处或经销商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点出现不正常导通 | 检查并清理触点,必要时更换开关 |
    | 开关操作力过大 | 调整装配压力,确保接触稳定 |
    | 开关无法正常切换 | 检查接线是否正确,重新焊接接点 |
    | 开关使用后接触不良 | 更换新开关,确保所有组件处于最佳状态 |

    总结和推荐


    总体评价:
    A6SN系列表面贴装型滑动DIP开关凭借其卓越的高可靠性、灵活的封装方式和广泛的应用场景,成为了一种非常实用且可靠的元器件选择。它的多样化选择不仅能够满足不同应用场景的需求,还具备出色的机械和电气性能,使其在市场上具备强大的竞争力。
    推荐理由:
    对于需要高度可靠的电路切换装置的应用场合,尤其是那些对使用寿命和工作稳定性要求较高的场合,A6SN系列DIP开关是一个值得信赖的选择。无论是在通信、工业控制还是医疗设备领域,它都能发挥出色的表现。因此,我强烈推荐使用A6SN系列DIP开关。

A6SN1101参数

参数
电压额定值 3.5V(DC)
电气寿命 1000Cycles
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
长*宽*高 4.48mm(长度)*4.45mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

A6SN1101厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A6SN1101数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 拨码开关 OMRON/欧姆龙 A6SN1101 A6SN1101数据手册

A6SN1101封装设计

查看详情并下载
Symbol
Footprint
3D Model
