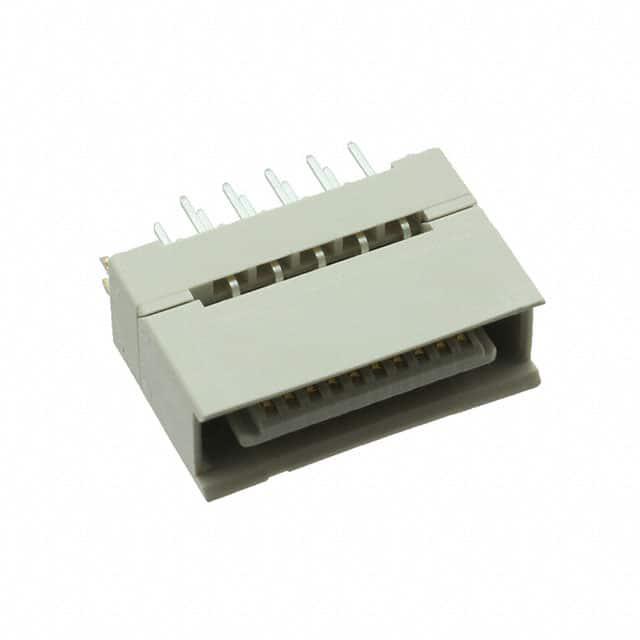

XH3A20414A

厂牌: OMRON/欧姆龙
产品描述: Center Strip Contacts,Plug 1.27mm 2 20pin 16mm,17mm,19mm,20mm 12.7mm 金 通孔安装 20mm(长度)*7mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 阵列/边缘型/夹层式(板对板) XH3A20414A

XH3A20414A概述

    Half-Pitch Board-to-Board Connectors XH3

    1. 产品简介


    Half-Pitch Board-to-Board Connectors XH3 是一种高密度、低高度的连接器,适用于多种电子设备中的板间连接。它主要用于计算机、通信设备、工业控制系统等领域,通过实现垂直、水平或堆叠的板间连接,确保数据传输的可靠性和稳定性。XH3 系列连接器具有多种配置,包括直插式和平行对齐式连接,满足不同应用场景的需求。

    2. 技术参数


    - 额定电流:0.5 A
    - 额定电压:125 VAC
    - 接触电阻:最大 30 mΩ(20 mV 最大值,100 mA 最大值)
    - 绝缘电阻:最小 1,000 MΩ(500 VDC)
    - 介电强度:650 VAC 持续 1 分钟(泄漏电流:最大 1 mA)
    - 总插入力:每接触点最大 0.78 N
    - 总拔出力:每接触点最小 0.10 N
    - 插入耐久性:400 次
    - 工作温度范围:-55 至 105°C(无凝露或结冰)

    3. 产品特点和优势


    - 空间节省:通过省去螺丝安装,有效减少了占用的空间,使其更适合紧凑型设计。
    - 高度可调:通过 1 mm 增量调整的堆叠空间,可以从 12 mm 到 20 mm 自由调整,增强了灵活性。
    - 高密度连接:1.27 mm 的间距使得它能够在双排布置中实现高密度连接。
    - 稳定性能:所有型号都配备加固针,以固定终端,防止焊接过程中的浮动或倾倒。
    - 抗弯折性能:采用叶片式触点结构,能够平滑对接且具有抗弯折能力。
    - 接触可靠性:改善后的金/钯镀层提供了更好的接触可靠性。
    - 符合标准:XH3 符合 UL 标准(档案号 E103202)。

    4. 应用案例和使用建议


    XH3 连接器广泛应用于需要高密度连接的应用场景,如服务器、路由器和工业控制面板。例如,在服务器系统中,可以利用 XH3 实现高密度 PCB 间的信号传输。为了保证最佳效果,建议在进行自动化焊接时,使用适当的掩蔽胶带保护直角终端连接器,并确保焊接条件符合要求。

    5. 兼容性和支持


    - 兼容性:XH3 不与 XH2 和 XH4 半间距连接器兼容。
    - 技术支持:制造商提供详尽的技术文档和客户服务支持,包括在线查询和售后咨询,确保用户能够充分利用产品特性。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现过度的助焊剂溢出。
    - 解决方法:避免使用起泡设备或从正面刷涂助焊剂的方法,以减少助焊剂溢出的风险。
    - 问题二:接触电阻不稳定。
    - 解决方法:检查是否正确进行了金/钯镀层处理,并确保焊接过程中使用适当的温度和时间。

    7. 总结和推荐


    综上所述,XH3 半间距板对板连接器是一款具备高可靠性的产品,适合于需要高密度和低高度连接的应用场景。它的多功能性、紧凑设计以及可靠的性能使其成为许多领域的理想选择。鉴于其卓越的表现和广泛的应用范围,我们强烈推荐将 XH3 连接器用于各类高密度板间连接需求。

XH3A20414A参数

参数
接合堆叠高度 16mm,17mm,19mm,20mm
触头镀层厚度 -
类型 Center Strip Contacts,Plug
间距 1.27mm
排数 2
触头镀层
板上高度 12.7mm
针脚数 20pin
长*宽*高 20mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XH3A20414A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH3A20414A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 阵列/边缘型/夹层式(板对板) OMRON/欧姆龙 XH3A20414A XH3A20414A数据手册

XH3A20414A封装设计

查看详情并下载
Symbol
Footprint
3D Model
