首页  >  产品百科  >  G3VM61E1TR

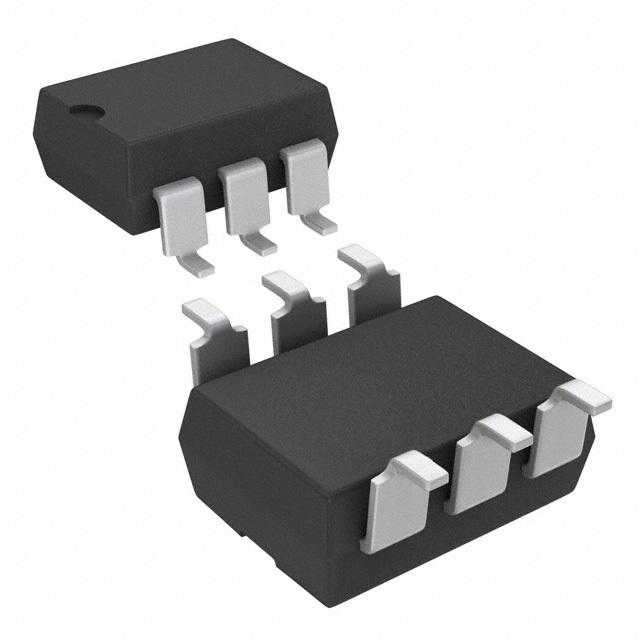

G3VM61E1TR

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 1.3V PDIP 贴片安装,黏合安装
供应商型号: UA-G3VM61E1TR
供应商: 海外现货
标准整包数: 1500
OMRON/欧姆龙 固态继电器 G3VM61E1TR

G3VM61E1TR概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品为通用型金属氧化物半导体场效应晶体管(MOS FET)继电器,型号为G3VM系列。其适用于广泛的应用场景,包括通信设备、测试及测量设备、安全设备、工业设备和电源电路等。G3VM系列具有高负载电压、多触点对(2a, 2b, 和 1a1b)、大电流和低导通电阻等特点。产品提供了多种封装形式,包括DIP(双列直插式封装)、SOP(小外形封装)、SSOP(细小外形封装)、USOP(超薄小外形封装)和VSON(非常薄的小外形封装),以满足不同应用场景的需求。

    2. 技术参数


    - 封装类型:DIP 4针或6针
    - 触点形式:单刀单掷常开(1a,SPST-NO)或单刀单掷常闭(1b,SPST-NC)
    - 负载电压:60 V、350 V或400 V
    - 连续负载电流:最高可达到500 mA(对于DIP 6针连接A)、240 mA(DIP 6针连接C)
    - 绝对最大额定值:输入正向电流(IF)为50 mA,脉冲ON电流(lop)为1.5 A(t=100 ms,Duty=1/10)
    - 环境温度范围:工作温度范围为-40°C到+85°C,存储温度范围为-55°C到+125°C
    - 电绝缘强度:输入输出之间的电绝缘强度为2500 Vrms交流,持续1分钟
    - 尺寸:DIP 4针或6针封装的尺寸在特定范围内

    3. 产品特点和优势


    - 多功能性:提供多种封装和触点形式选择,适应不同的应用场景需求。
    - 高可靠性:支持高负载电压和高电流,确保在各种环境中稳定运行。
    - 低导通电阻:导通电阻低,减少功率损耗,提高效率。
    - 宽温范围:能够在广泛的温度范围内正常工作,适用于恶劣环境下的应用。
    - 紧凑设计:体积小巧,适合空间受限的应用场景。

    4. 应用案例和使用建议


    - 应用案例:G3VM系列常用于通信设备中信号的切换和控制,测试与测量设备中的精确开关控制,以及工业设备中的电力分配和保护。例如,在自动化生产线中,它可以通过控制电磁阀的开关来实现对设备的精准控制。
    - 使用建议:为了确保产品的最佳性能,应在设计时充分考虑散热措施,特别是在高负载电流的情况下。此外,对于需要长时间连续工作的应用场景,建议采用更高级别的散热解决方案,如外部散热片或风扇辅助散热。

    5. 兼容性和支持


    - 兼容性:G3VM系列支持多种封装形式,包括DIP、SOP、SSOP、USOP和VSON,易于与其他标准电子元件进行集成。
    - 支持服务:制造商提供详细的技术文档和应用指南,同时设有专门的技术支持团队,可以为用户提供及时的技术咨询和故障排查服务。

    6. 常见问题与解决方案


    - Q: 产品工作温度范围是多少?
    - A: 工作温度范围为-40°C至+85°C,存储温度范围为-55°C至+125°C。若应用环境超出此范围,需采取额外的热管理措施。
    - Q: 如何正确连接G3VM继电器?
    - A: 根据具体型号的不同,G3VM继电器有不同的引脚定义。务必参照官方提供的连接图和电气特性图表进行正确连接,避免误接导致的损坏。
    - Q: 继电器的导通电阻如何影响系统性能?
    - A: 导通电阻会影响系统的能耗,因为较高的导通电阻会导致更多的能量损耗。在设计阶段应考虑导通电阻的影响,选择合适的继电器型号以降低系统能耗。

    7. 总结和推荐


    G3VM系列作为一款通用型MOS FET继电器,凭借其多功能性、高可靠性和低导通电阻等显著优势,在众多应用场景中表现出色。其广泛的适用范围和强大的技术支持使其成为众多设计师的理想选择。如果您的项目需要一个能够承受高负载电压和电流的继电器,并且要求紧凑的体积和稳定的性能,G3VM系列无疑是值得推荐的产品。

G3VM61E1TR参数

参数
最大导通电阻 -
负载电流额定值 -
输出类型 AC,DC
负载电压 -
输入电压 1.3V
控制电压 -
开关功能 -
通用封装 PDIP
安装方式 贴片安装,黏合安装
应用等级 工业级

G3VM61E1TR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM61E1TR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM61E1TR G3VM61E1TR数据手册

G3VM61E1TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
