A6E-4104-N

产品分类: 拨码开关
厂牌: OMRON/欧姆龙
产品描述: Omron DIP开关, 4位置, 单刀单掷触点, 印刷电路板, 凸起执行器
供应商型号: CY-A6E-4104-N
供应商: 海外现货
标准整包数: 40

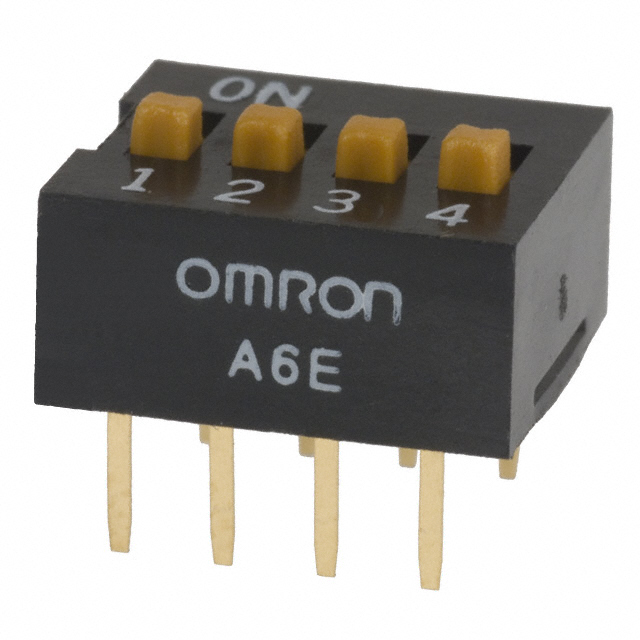

OMRON/欧姆龙 拨码开关 A6E-4104-N

A6E-4104-N概述

    A6E-N Slide DIP Switch 技术手册

    1. 产品简介


    A6E-N Slide DIP Switch 是一种通过孔安装的滑动开关,适用于各种电子电路的设计与应用。它具有金镀双触点设计,确保高可靠性。此外,该型号还提供带 ON 和 OFF 的焊锡安装方式,方便用户根据具体需求进行选择。

    2. 技术参数


    以下是 A6E-N Slide DIP Switch 的关键技术参数:
    | 参数 | 值 |

    | 额定电流(电阻负载) | 25 mA @ 24 VDC |
    | 最小工作电流 | 10 µA @ 3.5 VDC |
    | 工作温度范围 | -20°C 到 +70°C |
    | 湿度范围 | 35% 到 95% (+5°C 到 +35°C) |
    | 绝缘电阻 | ≥100 MΩ (用绝缘测试仪测得) |
    | 接触电阻(初始值) | ≤200 mΩ |
    | 耐压强度(终端间) | 500 VAC,持续 1 分钟 |
    | 振动耐受性 | 10 至 55 Hz,双幅振幅 1.5 mm |
    | 冲击耐受性 | ≥300 m/s² |
    | 使用寿命 | ≥1,000 次操作 |
    | 防护等级 | IEC IP40 |
    | 操作力 | 0.29 至 9.8 N |
    | 尺寸 | 根据极数不同,尺寸有所不同 |

    3. 产品特点和优势


    A6E-N Slide DIP Switch 具有以下特点和优势:
    - 高可靠性:采用金镀双触点设计,确保长时间使用的稳定性。
    - 灵活安装:提供带 ON 和 OFF 的焊锡安装方式,方便客户根据需要选择。
    - 宽工作温度范围:可在 -20°C 至 +70°C 的温度范围内正常工作,适应多种环境条件。
    - 紧凑尺寸:适合空间有限的应用场景。
    - 良好的机械和电气特性:出色的振动和冲击耐受性确保在恶劣环境中也能可靠工作。

    4. 应用案例和使用建议


    A6E-N Slide DIP Switch 适用于各类数字控制电路、通信设备和工业控制系统。例如,在家用电器、测量仪器、通信设备等领域,该产品均可作为核心的控制单元。
    使用建议:
    - 在使用前务必阅读手册中的安全须知,确认其符合具体应用场景的需求。
    - 确保所有接线连接牢固,避免松动。
    - 定期检查并清洁设备,以保持最佳工作状态。

    5. 兼容性和支持


    A6E-N Slide DIP Switch 设计为与大多数标准 PCB 兼容。制造商提供了全面的技术支持和服务,包括在线文档、电话支持和现场培训。如果您有任何疑问或需要技术支持,请联系当地 OMRON 代表。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - Q1: 开关操作不顺畅?
    - A1: 检查是否有异物卡住,定期清洁开关。
    - Q2: 开关接触不良?
    - A2: 确认焊接质量良好,检查接线是否牢固。
    - Q3: 开关寿命不足?
    - A3: 检查工作环境是否超出规范,确保在规定的工作温度和湿度范围内使用。

    7. 总结和推荐


    综上所述,A6E-N Slide DIP Switch 是一款设计精良、性能可靠的滑动开关产品,具有广泛的应用前景。其高可靠性、灵活安装方式和优异的电气特性使其成为许多应用场景的理想选择。对于需要高性能、长寿命滑动开关的项目,我们强烈推荐使用这款产品。

A6E-4104-N参数

参数
最大交流触点电压 -
引脚总间距 7.62mm
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 1000Cycles
机械寿命 1000Cycles
长*宽*高 11.52mm(长度)*7.05mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

A6E-4104-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A6E-4104-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 拨码开关 OMRON/欧姆龙 A6E-4104-N A6E-4104-N数据手册

A6E-4104-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
