首页  >  产品百科  >  G3VM-31HR(TR05)

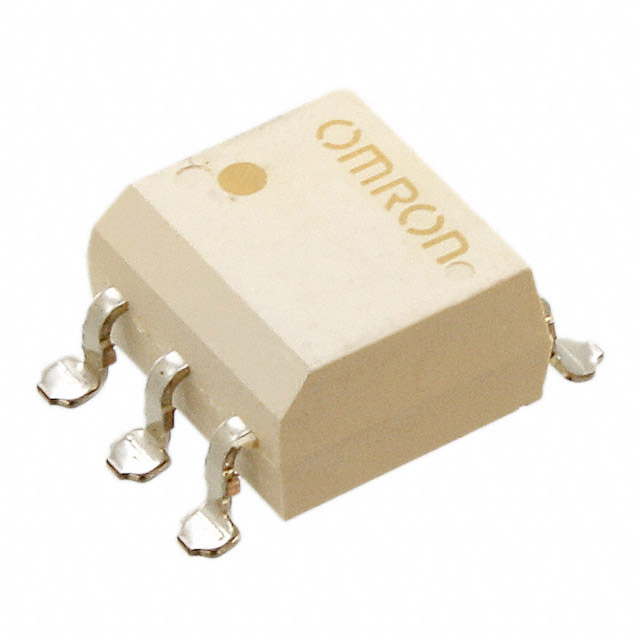

G3VM-31HR(TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 40mΩ 0V~30V 4A 1.33V(DC) SOP-6 贴片安装,黏合安装
供应商型号: ET-3385044
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM-31HR(TR05)

G3VM-31HR(TR05)概述

    # G3VM-21HR/31HR/41HR/61HR/61HR1 MOS FET Relays

    产品简介


    G3VM-21HR/31HR/41HR/61HR/61HR1 系列是Omron推出的SOP 6针封装的MOSFET继电器。这类继电器具有低导通电阻和高开关电容的特点,能够模拟机械继电器的功能,广泛应用于半导体测试设备、通信设备、测量仪器、安防设备、工业设备以及电源电路等领域。其独特的设计使得这些继电器成为各种电力控制和信号处理应用的理想选择。

    技术参数


    以下为G3VM-21HR/31HR/41HR/61HR/61HR1系列的主要技术规格和性能参数:
    | 参数 | 值 |

    | 负载电压(AC峰值/DC) | 20 V, 30 V, 40 V 或 60 V |
    | 连续负载电流 | 2.5 A(5 A)(20 V 继电器) |
    4 A(8 A)(30 V 继电器) |
    2.5 A(5 A)(40 V 继电器) |
    3.3 A(6.6 A)(60 V 继电器) |
    | 驱动电流(IF) | 最大 30 mA |
    | 最大输入温度(TJ) | 125°C |
    | 输出导通电阻(RON) | 0.02 Ω至0.12 Ω |
    | 最大绝缘强度(VI-O) | 1500 Vrms 交流电 |
    | 工作环境温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    G3VM-21HR/31HR/41HR/61HR/61HR1 系列MOSFET继电器具备以下几个显著优势:
    1. 低导通电阻:通过采用高效率的MOSFET开关,G3VM系列能够在导通状态下保持极低的电阻,从而提高能量传输效率。
    2. 高开关电容:能够在高频应用中提供良好的切换性能,适用于各种快速转换电路。
    3. 高可靠性:绝对最大额定值和电气特性充分考虑了降额使用,确保长期稳定可靠运行。
    4. 小型化设计:采用SOP 6针封装,适合空间有限的应用场合。
    5. 环境适应性强:工作环境温度范围宽泛,能够在各种严苛条件下保持高性能。
    6. 环保认证:符合RoHS标准,无铅且无卤素。

    应用案例和使用建议


    应用案例
    - 半导体测试设备:用于精确的电信号开关,以实现高效而准确的测试。
    - 通信设备:用于高频率信号的开关操作,确保信号传输质量。
    - 测试与测量设备:为复杂的电路测试提供可靠的信号控制和保护。
    - 工业设备:为自动化设备中的信号控制系统提供稳定的开关解决方案。
    使用建议
    1. 热管理:考虑到较高的工作电流可能引起发热,建议采用适当的散热措施以保证其正常运行。
    2. 驱动电路设计:根据具体应用需求选择合适的驱动电流,以保证继电器正常开关。
    3. 布局设计:为确保信号完整性,在PCB布局时需要合理安排继电器和其他组件的位置,减少EMI干扰。

    兼容性和支持


    - 兼容性:G3VM系列与多种常见的电路设计兼容,便于集成到不同的系统中。
    - 支持服务:Omron公司提供全面的技术支持和售后保障,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导通时间过长 | 检查驱动电流是否足够,必要时增加驱动电流。|
    | 负载电流超过额定值 | 减小负载电流,或者更换更高额定值的继电器。|
    | 绝缘电阻下降 | 检查安装环境是否有污染或湿气,采取相应防护措施。|

    总结和推荐


    G3VM-21HR/31HR/41HR/61HR/61HR1 系列MOSFET继电器凭借其优异的性能参数和高度的可靠性,适用于各类需要高精度开关控制的应用场合。鉴于其出色的低导通电阻和高开关电容特性,强烈推荐在半导体测试、通信设备及工业自动化等领域的工程师选用此产品。同时,Omron公司提供的全面技术支持和服务,也将为客户在选型和使用过程中提供有力保障。

G3VM-31HR(TR05)参数

参数
控制电压 -
开关功能 -
最大导通电阻 40mΩ
负载电流额定值 4A
输出类型 AC,DC
负载电压 0V~30V
输入电压 1.33V(DC)
通用封装 SOP-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3VM-31HR(TR05)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-31HR(TR05)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-31HR(TR05) G3VM-31HR(TR05)数据手册

G3VM-31HR(TR05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.2755 ¥ 103.1141
10+ $ 10.9703 ¥ 92.1502
25+ $ 9.876 ¥ 82.9586
50+ $ 9.5559 ¥ 80.2695
100+ $ 8.8865 ¥ 74.6463
250+ $ 8.6442 ¥ 72.6109
500+ $ 8.3534 ¥ 70.1684
1000+ $ 8.0515 ¥ 67.6329
库存: 276
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.11
