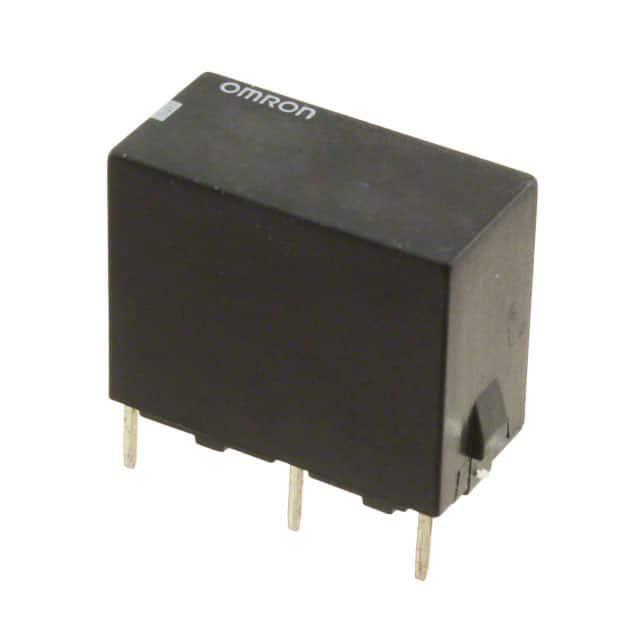

G3SD-Z01P-US DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3SD系列, PCB安装, 最大负载电流1.1 A, 最大负载电压26 V
供应商型号: 653-G3SD-Z01P-USDC24
供应商: Mouser
标准整包数: 1

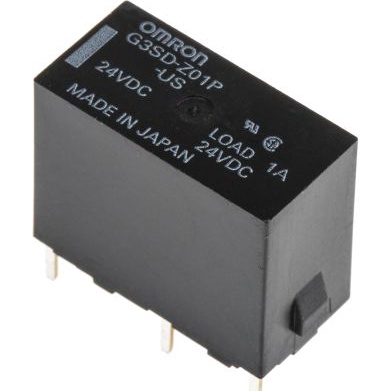

OMRON/欧姆龙 固态继电器 G3SD-Z01P-US DC24

G3SD-Z01P-US DC24概述

    固态继电器(G3S/G3SD)技术手册

    产品简介


    固态继电器(Solid State Relays,简称SSR)是一种无机械接触点的开关器件。G3S/G3SD系列是超小型继电器,最大能够断开1安培的电流。这款继电器采用双列直插封装(Dual In-Line Package, DIP),具有超小体积,且端子与G6B电磁继电器兼容,使得用户可以灵活混合使用这两种继电器。此外,它支持交流负载和直流负载版本,适用于广泛的应用场景。

    技术参数


    - 输入电压:5 VDC、12 VDC、24 VDC(具体根据型号不同而异)
    - 输出负载电流:
    - G3S-201PL:0.1到1安培,最高15安培(瞬时)
    - G3SD-Z01P:0.01到1安培,最高3安培(瞬时)
    - 隔离电压:2500 VAC,50/60 Hz,持续1分钟
    - 功耗:小于0.2瓦特
    - 工作温度范围:-30°C到80°C
    - 存储温度范围:-30°C到100°C
    - 泄漏电流:
    - G3S-201PL:2毫安(200 VAC时)
    - G3SD-Z01P:0.1毫安(26 VDC时)
    - 绝缘电阻:大于100兆欧(500 VDC时)

    产品特点和优势


    - 紧凑设计:G3S/G3SD系列继电器采用超小体积设计,适合空间受限的应用场合。
    - 兼容性强:与G6B电磁继电器端子兼容,方便用户在同一系统中混用。
    - 高性能隔离:提供2500 VAC的隔离电压,有效防止电击和电气干扰。
    - 高可靠性:内置防浪涌电路,具备良好的抗冲击和振动能力。
    - 多种输入电压选项:提供5 VDC、12 VDC和24 VDC三种输入电压,满足不同应用场景需求。

    应用案例和使用建议


    应用案例:G3S/G3SD系列固态继电器适用于各种工业控制和自动化设备中,例如机器人、电动机控制、加热控制系统和照明系统。此外,由于其小巧的设计,也常用于家用电器中,如冰箱、洗衣机和空调系统。
    使用建议:
    - 热管理:为了确保长期稳定运行,建议在高温环境下使用时安装散热器。具体可参考附带的散热器型号Y92B-S08N。
    - 选择正确的输入电压:根据应用的供电情况选择合适的输入电压(5 VDC、12 VDC或24 VDC)。
    - 负载管理:确保负载电流不超过额定值,特别是在高环境温度下工作时要特别注意。

    兼容性和支持


    G3S/G3SD系列继电器具有广泛的兼容性,可以与现有的G6B电磁继电器端子无缝连接。此外,OMRON公司提供了详尽的技术文档和客户支持服务,以确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不能正常工作 | 检查输入电压是否符合要求;检查接线是否正确;确认电源供应稳定 |
    | 继电器发热严重 | 确保有足够的散热措施;降低负载电流;避免在高温环境中使用 |
    | 输出电压异常 | 检查负载是否短路;更换可能损坏的光耦合器 |

    总结和推荐


    综上所述,G3S/G3SD系列固态继电器凭借其小巧、可靠、高性能的特点,在众多应用场景中表现出色。它不仅具有较强的兼容性和良好的环境适应性,还具备出色的防浪涌保护能力。尽管价格稍高于普通电磁继电器,但其卓越的性能和持久的使用寿命使其成为值得投资的选择。如果您正在寻找一款适用于多种工业和家用设备的小型、高性能继电器,G3S/G3SD系列将是您的理想之选。

G3SD-Z01P-US DC24参数

参数
控制电压 19.2V(DC)~28.8V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 1A
输出类型 DC
负载电压 3V~26V
输入电压 19.2V~28.8V(DC)
长*宽*高 20mm*10mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G3SD-Z01P-US DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3SD-Z01P-US DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3SD-Z01P-US DC24 G3SD-Z01P-US DC24数据手册

G3SD-Z01P-US DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.5485 ¥ 139.8348
10+ $ 14.6664 ¥ 123.9311
25+ $ 12.5172 ¥ 105.7703
50+ $ 12.2688 ¥ 103.6714
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 139.83
