首页  >  产品百科  >  G3RV-SR700-AL AC230

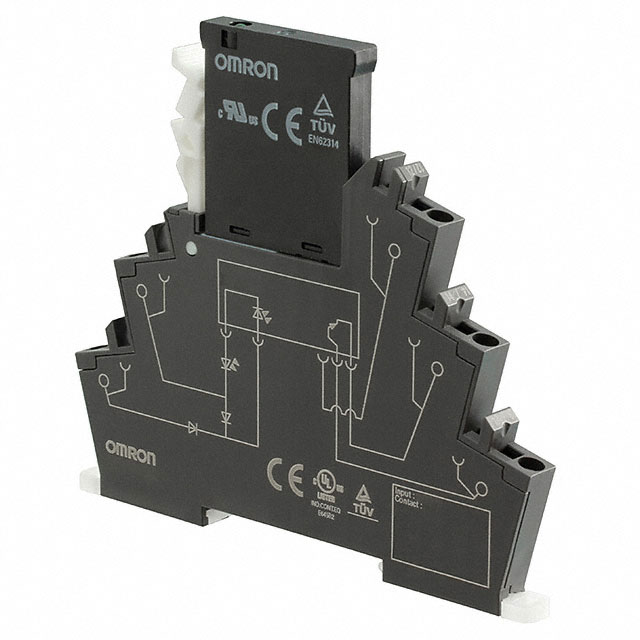

G3RV-SR700-AL AC230

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 固态接口继电器, G3RV-SR, 最大负载电流2 A, 最大负载电压264 V 交流, 最大控制电压230 V 交流
供应商型号: 653-G3RVSR700ALAC230
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3RV-SR700-AL AC230

G3RV-SR700-AL AC230概述


    产品简介


    G2RV-SR/G3RV-SR 是欧姆龙公司推出的新型薄型输入/输出继电器和固态继电器。这些继电器体积小巧,厚度仅为6.2毫米,适用于需要紧凑布局的控制面板设计。其中,G2RV-SR系列采用电磁继电器技术,而G3RV-SR系列则采用了固态继电器技术,旨在提供更高效的开关能力和更好的可靠性。

    技术参数


    G2RV-SR系列
    - 额定电压:12VDC,24VDC,48VDC,100VAC,110VAC,200VAC,230VAC
    - 电流:标准型号:6A,微负载型号:50mA
    - 切换能力:最大开关电压:440VAC,125VDC;最大开关电流:6A
    - 功耗:直流电最大约为300mW
    - 操作温度范围:-40°C到+55°C
    - 相对湿度范围:5%到85%
    - 重量:约30克
    G3RV-SR系列
    - 额定电压:12VDC,24VDC,48VAC/DC,100VAC,110VAC,200VAC,230VAC
    - 电流:标准型号:3A(DC),2A(AC)
    - 切换能力:最大开关电压:264VAC,36VDC;最大开关电流:3A
    - 功耗:直流电最大约为300mW
    - 操作温度范围:-30°C到+55°C
    - 相对湿度范围:45%到85%
    - 重量:约38克

    产品特点和优势


    - 高密度集成:G2RV-SR和G3RV-SR系列通过将高度降低25%,实现了更小体积的设计,适用于对空间要求较高的场合。
    - 可靠连接:采用了推入式技术,使得接线更加便捷且不易松动。
    - 可视化状态确认:透明外壳使得接触点的状态可以直观确认,方便现场维护。
    - 耐用设计:插拔式端子结构提高了产品在频繁更换时的稳定性,减少了弯曲的风险。
    - 多功能性:无论是低电流还是高电流负载,都可以通过不同配置满足需求。

    应用案例和使用建议


    G2RV-SR和G3RV-SR系列常被用于工业自动化控制系统、电力设备、通信设备等领域。例如,在一个工业控制板上安装G2RV-SR系列继电器,可以实现对电动机的开关控制;而在一个家用电器中使用G3RV-SR系列固态继电器,则可以更好地控制照明系统。
    使用建议:
    1. 在选择负载时,确保负载电流和电压在规定的范围内。
    2. 在高温环境下使用时,注意散热问题,必要时加装风扇通风以提高散热效率。
    3. 操作前务必断电,避免触电风险。

    兼容性和支持


    G2RV-SR和G3RV-SR系列可与其他电子元器件或设备兼容,适用于各种不同的应用场景。此外,厂家还提供了全面的技术支持和售后服务,帮助客户解决问题并优化使用体验。

    常见问题与解决方案


    1. 问题:继电器无法正常启动
    - 解决办法:检查电源电压是否符合要求,确保所有接线正确无误。

    2. 问题:温度过高导致继电器损坏
    - 解决办法:确保良好的通风条件,减少周围环境对继电器的影响。
    3. 问题:接线困难
    - 解决办法:使用合适的工具(如扁头螺丝刀)进行操作,并确保正确的插入角度。

    总结和推荐


    综上所述,G2RV-SR/G3RV-SR 系列继电器和固态继电器具有出色的性能、可靠的稳定性以及广泛的应用场景。对于需要高性能、高稳定性的工业和商用控制系统而言,这是理想的选择。因此,强烈推荐购买和使用这一系列产品。

G3RV-SR700-AL AC230参数

参数
负载电压 100V~240V
输入电压 230V(AC)
控制电压 230V(AC)(Max)
开关功能 -
最大导通电阻 -
负载电流额定值 2A
输出类型 AC
长*宽*高 6.2mm*78mm*90mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G3RV-SR700-AL AC230厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3RV-SR700-AL AC230数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3RV-SR700-AL AC230 G3RV-SR700-AL AC230数据手册

G3RV-SR700-AL AC230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 94.0464 ¥ 794.6921
10+ $ 81.3024 ¥ 687.0053
25+ $ 73.0905 ¥ 617.6147
50+ $ 68.838 ¥ 581.6811
100+ $ 65.8035 ¥ 556.0396
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 794.69
直接购买
