首页  >  产品百科  >  G32A-A40-VD DC5-24

G32A-A40-VD DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 固态继电器附件
供应商型号: 4014531
供应商: element14
标准整包数: 1

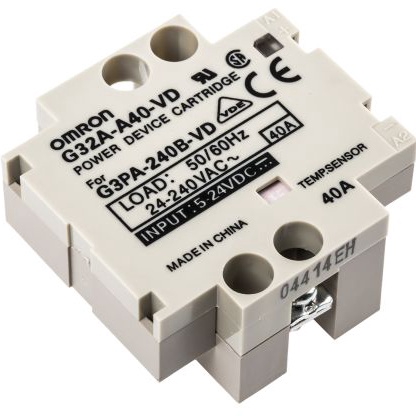

OMRON/欧姆龙 固态继电器 G32A-A40-VD DC5-24

G32A-A40-VD DC5-24概述


    产品简介


    固态继电器 G3PA
    - 产品类型:固态继电器(Solid State Relays)
    - 主要功能:用于控制交流和直流负载的开关操作,实现无机械接触、低噪音的电路切换。
    - 应用领域:广泛应用于工业自动化、电力控制系统、照明系统及家用电器等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 5V 至 30V 直流,19.2V 至 26.4V 交流 |
    | 输入电流 | 最大 7mA(直流),最大 20mA(直流) |
    | 必须操作电压 | 1V 直流(最小);4V 直流(最大) |
    | 释放电压 | 1V 直流(最小);4V 直流(最大) |
    | 负载电压范围 | 24V 至 240V 交流(50/60Hz);180V 至 480V 交流(50/60Hz) |
    | 负载电流 | 0.1A 至 60A(取决于具体型号) |
    | 热短路耐受能力 | 150A(60Hz,1个周期) |
    | 隔离电压 | 4000V 交流,50/60Hz,持续1分钟 |
    | 工作温度 | 操作:-30°C 至 80°C;存储:-30°C 至 100°C |
    | 认证标准 | UL508, CSA C22.2 (No.14, No.950), EN60950-1 文件号 5915ÜG |

    产品特点和优势


    - 超薄设计:通过最佳的散热器设计实现了尺寸缩小。
    - 安装方式多样:可通过螺丝或 DIN 导轨安装。
    - 紧密安装:适用于终端链接,除了某些特定型号(如 G3PA-260B-VD 和 G3PA-450B-VD-2)。
    - 适用于三相负载:可方便地应用于三相电源。
    - 可更换的功率组件卡:易于维护和更换损坏的功率元件。
    - 符合 VDE 0160 手指保护标准:具有 4000V 的绝缘强度。
    - 多国认证:包括 UL、CSA 和 VDE(加固绝缘)认证。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于控制生产线上的各种电机、泵等设备。
    - 电力控制系统:用于电力分配和管理系统中,控制多个设备的开关状态。
    - 家用电器:如智能照明系统,可以通过固态继电器控制灯光的开关。
    使用建议
    - 在高负载电流情况下,确保散热良好,避免过热导致的故障。
    - 使用合适的热沉材料,以提高散热效率。
    - 在接通负载前,确保输入信号满足操作电压要求,避免因输入电压不足而引起的延迟。
    - 在使用直流或电感负载时,建议并联一个二极管来吸收反向电势,以保护固态继电器。

    兼容性和支持


    - 兼容性:固态继电器 G3PA 可与各种交流和直流负载兼容,并且支持 DIN 导轨安装。
    - 支持:制造商提供详细的安装和维护指南,同时对已认证的安全标准型号提供最新信息。

    常见问题与解决方案


    1. Q: 固态继电器无法正常工作。
    - A: 检查输入电压是否在规定范围内,确认连接正确无误,检查负载是否符合规格。
    2. Q: 负载电流过高导致温度指示灯变红。
    - A: 更换损坏的功率元件卡,确保散热良好,并且不要在没有电源的情况下拆卸或更换元件。
    3. Q: 如何进行故障排除?
    - A: 首先检查输入电压和电流,然后检查负载是否正常,最后检查连接是否牢固。

    总结和推荐


    总结:固态继电器 G3PA 具有出色的性能参数和丰富的应用案例。它通过优秀的散热设计和多种安装方式提供了灵活的解决方案,广泛应用于工业自动化、电力控制和家用电器等领域。
    推荐:对于需要高性能、高可靠性的固态继电器的应用场景,强烈推荐使用 G3PA。其优良的设计、广泛的认证以及良好的客户支持使得该产品在市场上具备很强的竞争力。

G32A-A40-VD DC5-24参数

参数
最大导通电阻 -
负载电流额定值 40A
输出类型 AC
负载电压 19V(AC)~264V(AC)
输入电压 -
控制电压 5V(DC)~24V(DC)
开关功能 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售

G32A-A40-VD DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G32A-A40-VD DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G32A-A40-VD DC5-24 G32A-A40-VD DC5-24数据手册

G32A-A40-VD DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
