G3PH-5150B DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3PH-5150B 5-24VDC系列, 表面贴装, 最大负载电流150 A, 最大负载电压480 V 交流
供应商型号: 653-G3PH-5150BDC5-24
供应商: Mouser
标准整包数: 1

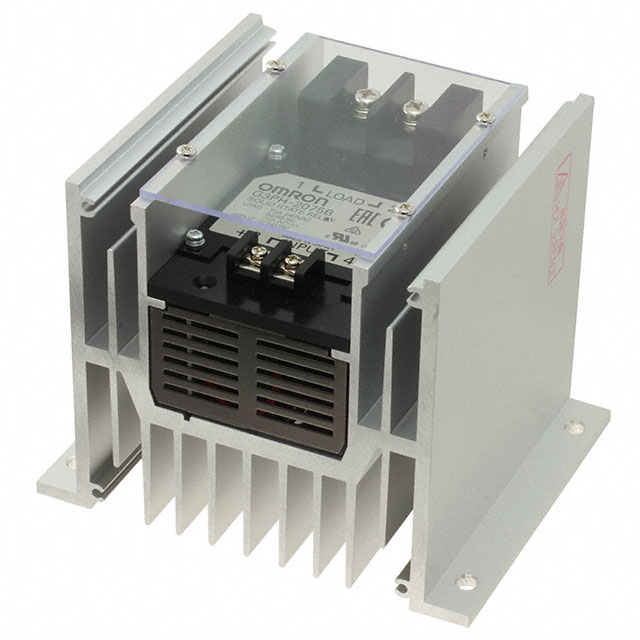

OMRON/欧姆龙 固态继电器 G3PH-5150B DC5-24

G3PH-5150B DC5-24概述

    高功率固态继电器 G3PH 产品技术手册

    1. 产品简介


    高功率固态继电器(G3PH)是用于负载控制的高性能固态继电器,具备高电流(75A 或 150A)和高电压(240VAC 或 480VAC)特性。G3PH 继电器采用固体半导体技术,具有无机械磨损的优点。这些继电器广泛应用于工业自动化、电力控制和各类电子设备中。

    2. 技术参数


    - 输入参数
    - 输入电流:恒流电路(5至24VDC)
    - 必须操作电压:4至30VDC(最大5mA)
    - 必须释放电压:4VDC最大,1.0VDC最小
    - 输出参数
    - 负载电流:根据环境温度变化,具体见《工程数据》第2页
    - 泄漏电流:240VAC下最大30mA,480VAC下最大60mA
    - 输出电压降:1.6VAC(最大值)
    - 介电强度:2500VAC,50/60Hz持续1分钟
    - 绝缘电阻:最小100MΩ(500VDC时)
    - 振动和冲击:耐振动10到55Hz,单振幅0.375mm(双振幅0.75mm);耐冲击500m/s²
    - 环境参数
    - 储存温度范围:-30°C至100°C
    - 工作温度范围:-30°C至80°C
    - 湿度范围:45%至85%
    - 重量
    - 大小不一,重量约为1.8kg至3.0kg
    - 平均无故障时间(MTTFd):最小1000年(参考值)

    3. 产品特点和优势


    - RoHS合规:符合欧盟环保要求。
    - 零交越功能可选:无零交越版本可提供,适用于某些特定应用。
    - 可更换功率元件:易于维修和升级。
    - 通过认证:符合cULus标准和EN标准(TÜV认证),保证安全可靠。

    4. 应用案例和使用建议


    - 工业自动化:适合于电机控制和大功率负载的切换。
    - 电力控制系统:可用于开关电源和变压器的控制。
    - 应用建议:
    - 确保负载电流不超过额定值。
    - 使用合适的保护装置如保险丝和断路器,防止短路事故。
    - 安装时避免直接阳光照射,确保良好通风。

    5. 兼容性和支持


    - 兼容性:支持多种电压等级和电流需求。
    - 支持服务:厂商提供详细的操作手册和售后技术支持。

    6. 常见问题与解决方案


    - 问题1:设备发热严重。
    - 解决方案:确保良好的散热条件,安装风扇辅助散热。
    - 问题2:设备运行不稳定。
    - 解决方案:检查连接线路是否有松动,确保接地良好。
    - 问题3:设备出现异常噪音。
    - 解决方案:检查输入电缆是否正确连接,必要时添加噪声滤波器。

    7. 总结和推荐


    高功率固态继电器G3PH以其高可靠性、可更换功率元件和广泛的适用范围成为工业控制领域的优选产品。其独特的设计和优良的性能使其在众多应用中表现优异,值得推荐使用。

G3PH-5150B DC5-24参数

参数
最大导通电阻 -
负载电流额定值 150A
输出类型 AC,过零
负载电压 180V~480V
输入电压 5V~24V(DC)
控制电压 -
开关功能 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G3PH-5150B DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PH-5150B DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PH-5150B DC5-24 G3PH-5150B DC5-24数据手册

G3PH-5150B DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
