G3PJ-225B-PU DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3PJ系列, DIN 导轨, 最大负载电流25 A, 最大负载电压264 V 交流
供应商型号: 2581736
供应商: 海外现货
标准整包数: 1

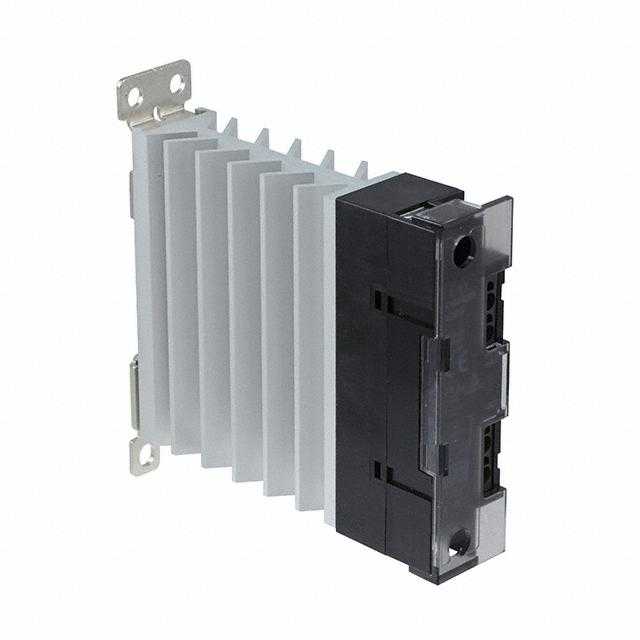

OMRON/欧姆龙 固态继电器 G3PJ-225B-PU DC12-24

G3PJ-225B-PU DC12-24概述

    固态继电器 G3PJ 技术手册解析

    1. 产品简介


    G3PJ固态继电器是为加热器设计的单相固态继电器,能够承载高达25安培的电流。此型号的固态继电器具有低发热的特点,使得多个(最多可达三个)继电器可以紧密安装在同一控制面板上,从而实现控制面板的小型化。此外,部分型号配备时间节约型Push-In Plus接线端子,进一步简化了接线过程。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 直流12至24伏 |
    | 启动电压 | 最大7毫安,最大9.6伏,最小1.0伏 |
    | 载流能力 | 近似25安培 |
    | 额定负载电压 | 交流24至240伏、交流100至480伏 |
    | 开关时间 | 操作时间为最大1毫秒加半周期载流电源频率 |
    | 释放时间 | 释放时间为最大1毫秒加半周期载流电源频率 |
    | 输出电压降 | 最大1.8伏(交流) |
    | 泄漏电流 | 最大10毫安(240伏交流),最大20毫安(480伏交流) |
    | 绝缘电阻 | 最小100兆欧(直流500伏) |
    | 耐压能力 | 交流2500伏,交流4000伏 |
    | 振动耐受性 | 10至55赫兹至10赫兹,单振幅0.35毫米(双振幅0.7毫米) |
    | 冲击耐受性 | 破坏:300米/秒² |
    | 存储温度范围 | -30至100摄氏度(无结霜或凝结) |
    | 工作温度范围 | -30至80摄氏度(无结霜或凝结) |
    | 工作湿度范围 | 45%至85% |

    3. 产品特点和优势


    G3PJ固态继电器具备诸多独特功能和优势。首先,它采用低功耗设计,显著降低运行时产生的热量。其次,该系列的固态继电器具备强大的抗冲击和振动能力,能够适应各种恶劣环境。另外,通过提高浪涌过电压防护,增强了设备的可靠性,使其能够应对瞬态电压波动,避免损坏。此外,紧凑的设计使得多组继电器可以紧密排列,节省空间,从而降低整体系统的体积和成本。

    4. 应用案例和使用建议


    该系列固态继电器广泛应用于工业自动化系统中的加热器控制模块,尤其适合于需要高可靠性和紧凑安装的应用场合。例如,在自动化生产线上的温控系统中,G3PJ固态继电器用于精确控制加热元件的工作状态。建议在实际应用中确保正确连接,并严格遵守手册中的安全措施。同时,根据实际应用情况调整电源条件,以优化性能并延长使用寿命。

    5. 兼容性和支持


    G3PJ固态继电器符合多项国际标准,包括cULus和TÜV(EN 60947-4-3)。制造商提供全面的技术支持和售后服务,包括详细的安装指南和故障排查手册。此外,用户还可以访问官方网站获取最新的安全认证信息和工程数据。

    6. 常见问题与解决方案


    1. 问题: G3PJ固态继电器不能正常工作。
    解决方案: 检查输入电压是否在额定范围内;确认电路连接无误;核查负载是否超出允许范围。
    2. 问题: 设备出现过热现象。
    解决方案: 检查散热系统是否正常工作;确保安装位置通风良好;必要时更换更适合的散热材料。
    3. 问题: 控制信号反应迟缓。
    解决方案: 调整控制信号源频率;检查是否有电磁干扰;适当增加信号放大设备。

    7. 总结和推荐


    总体而言,G3PJ固态继电器凭借其优异的性能表现、广泛的适用性和便捷的操作特性,成为市场上非常受欢迎的产品。其独特的设计和技术优势使其特别适用于需要精确控制和高度可靠的工业应用环境。强烈推荐对固态继电器有兴趣的工程师和采购人员考虑选用G3PJ系列。

G3PJ-225B-PU DC12-24参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 27A
输出类型 AC,过零
负载电压 24V~240V
输入电压 12V~24V(DC)
控制电压 12V~24V(DC)
长*宽*高 22.5mm*100mm*100mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

G3PJ-225B-PU DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PJ-225B-PU DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PJ-225B-PU DC12-24 G3PJ-225B-PU DC12-24数据手册

G3PJ-225B-PU DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
