G3B-205S-VD DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 75V~264V 5A 4V~30V 5V(DC)~24V(DC) 支架安装,通孔安装 35mm*35mm*52.5mm
供应商型号: G3B-205S-VD DC5-24
供应商: 期货订购
标准整包数: 3000

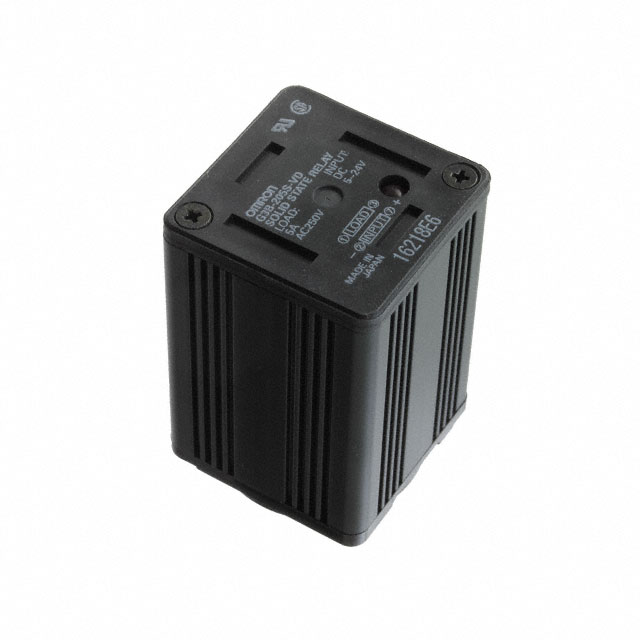

OMRON/欧姆龙 固态继电器 G3B-205S-VD DC5-24

G3B-205S-VD DC5-24概述

    固态继电器 G3@-VD 技术手册

    1. 产品简介


    固态继电器(Solid State Relay)G3B/G3BD 系列,是与机械继电器外形相兼容的固态继电器。这些继电器适用于高电压应用,具备插拔式安装设计,可选配操作指示灯以确认输入状态。其中G3BD系列支持直流输出,负载电压范围为3到125伏直流电。该系列的产品均通过了UL、CSA和VDE的安全认证,适合在多种工业环境中使用。

    2. 技术参数


    | 参数 | 型号 | 规格 |
    |
    | 输入电压 | DC 5V至24V | 操作电压4V至30VDC,最大输入电流15mA |
    | 输出负载电流 | 3A/5A | 负载电压范围:交流75V至264V,直流3V至125V |
    | 隔离强度 | 2000VAC(1分钟) | 漏电流:最大5mA(100VAC),最大10mA(200VAC) |
    | 绝缘电阻 | 最小100MΩ(500VDC) | 工作温度:-30°C至80°C,存储温度:-30°C至100°C |
    | 尺寸 | 插件终端 | 参见图示 |

    3. 产品特点和优势


    - 形状兼容性:外形与机械继电器一致,易于替代传统机械继电器。
    - 安全认证:通过UL、CSA和VDE认证,确保产品在各地区使用的安全性。
    - 高可靠性:无触点设计,无磨损部件,使用寿命长。
    - 多电压支持:支持3V至125VDC的宽电压范围,适用于多种高压应用场合。

    4. 应用案例和使用建议


    - 应用案例:在电力系统、自动控制系统、LED照明等领域均有广泛应用。
    - 使用建议:安装时要确保良好通风,避免负载电流过大。在连接感性负载时需附加过压吸收元件。

    5. 兼容性和支持


    - 兼容性:与MK Power Relays相同尺寸,易于集成。可通过选购插槽和固定夹进行连接。
    - 支持和服务:厂商提供专业的技术支持和售后保障服务,可根据客户要求提供详细的技术资料和认证证明。

    6. 常见问题与解决方案


    - 问题1:继电器不能正常启动。
    - 解决方案:检查输入电压是否在规定范围内,同时确认所有接线连接正确。

    - 问题2:过热现象严重。
    - 解决方案:适当降低负载电流,确保良好的通风条件。

    7. 总结和推荐


    G3B/G3BD系列固态继电器凭借其高性能和高可靠性,在多种应用场合中表现出色。尤其在高压应用中,能有效替代传统的机械继电器,提升系统的整体性能和稳定性。推荐给对可靠性要求高的工业项目。

G3B-205S-VD DC5-24参数

参数
输入电压 4V~30V
控制电压 5V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 5A
输出类型 AC,过零
负载电压 75V~264V
长*宽*高 35mm*35mm*52.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G3B-205S-VD DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3B-205S-VD DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3B-205S-VD DC5-24 G3B-205S-VD DC5-24数据手册

G3B-205S-VD DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 229.4118
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 688235.4
