G3NA-425B-UTU-2 DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 180V~528V 25A 5V~24V(DC) 5V(DC)~24V(DC) 底座安装,螺纹安装 43mm(长度)*58mm(高度)
供应商型号: 653-G3NA425BUT2DC524
供应商: Mouser
标准整包数: 1

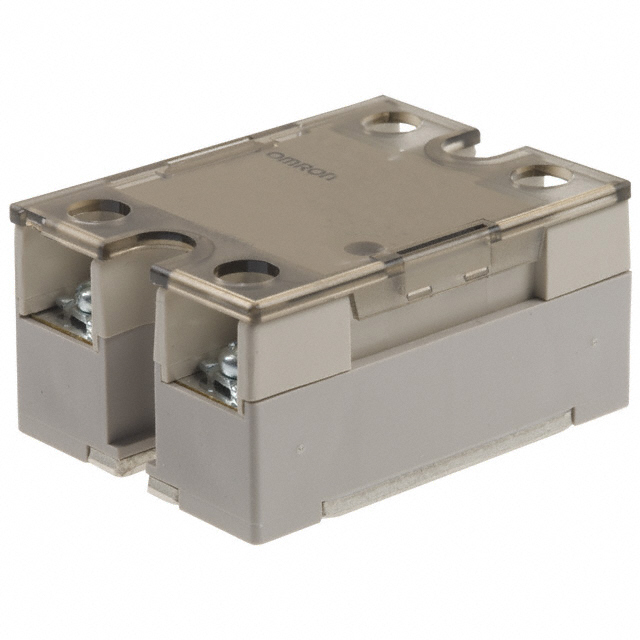

OMRON/欧姆龙 固态继电器 G3NA-425B-UTU-2 DC5-24

G3NA-425B-UTU-2 DC5-24概述

    固态继电器G3NA

    产品简介


    固态继电器(Solid State Relay,SSR)是一种无触点开关设备,广泛应用于工业自动化、控制系统和各种电子设备中。型号G3NA是Hockey-puck风格的固态继电器之一,提供多种电流范围的选择,适用于各种负载需求。其紧凑的设计确保了统一的安装间距,从而简化了安装过程。

    技术参数


    - 输入参数
    - 输入电压:5至24 VDC(直流),100至240 VAC(交流)
    - 输入阻抗:36 kΩ ±20%(100至120 VAC),72 kΩ ±20%(200至240 VAC)
    - 操作电流:15 mA最大值(直流),36 mA最大值(交流)
    - 输出参数
    - 额定输出电压:24至240 VAC(交流),5至200 VDC(直流)
    - 负载电流范围:根据具体型号,从1 A到90 A不等
    - 绝缘电阻:最低100 MΩ(在500 VDC条件下)
    - 漏电流:最大5 mA(在100 VAC下)
    - 其他特性
    - 过压保护:内置压敏电阻有效吸收外部浪涌
    - 操作指示器:便于监控操作状态
    - 安全防护:采用保护盖以增加安全性
    - 认证:通过UL、CSA和TÜV认证
    - 环境温度:工作范围为-30°C至80°C(湿度45%至85%)

    产品特点和优势


    G3NA系列固态继电器具有以下独特功能和优势:
    - 紧凑设计:所有型号尺寸一致,易于安装和布局规划。
    - 高可靠性:通过多重认证(UL、CSA、TÜV),确保了高度的安全性和可靠性。
    - 操作监控:具备内置的操作指示器,可实时监控设备状态。
    - 散热性能:提供多种散热选项,确保在高温环境下的稳定运行。
    - 灵活应用:支持直流和交流输出,适应性强,应用范围广泛。

    应用案例和使用建议


    - 应用案例:G3NA固态继电器广泛应用于自动化生产线、远程控制、电机控制等场景。例如,在一个电动机控制应用中,使用G3NA-250B-UTU可以有效地控制24至240 VAC,0.1至50 A的负载电流。

    - 使用建议:为了确保最佳性能,建议在使用时参考工程数据中的负载电流与环境温度关系图。对于大电流应用,可以考虑添加散热片或热沉以降低温升。

    兼容性和支持


    - 兼容性:G3NA系列固态继电器支持DIN导轨安装,方便集成到现有的系统中。此外,还提供了多个附件,如热沉、安装支架等,以提高其适应性和可用性。
    - 支持和服务:厂商提供详细的技术支持和售后服务,确保用户能够顺利使用和维护设备。

    常见问题与解决方案


    - Q: 如何确保继电器在高电流下的稳定性?
    - A: 使用合适的散热片或热沉,遵循制造商的安装指南。同时,避免长时间连续运行在高负载下,以减少过热风险。

    - Q: 在高湿度环境下如何保证设备正常运行?
    - A: 在安装时注意设备的密封性,使用适当的防潮材料。同时,保持设备周围的环境干燥,确保良好的通风条件。

    总结和推荐


    G3NA系列固态继电器凭借其紧凑的设计、可靠的性能和广泛的适用性,成为众多应用的理想选择。它不仅通过了多项安全认证,还具备多种实用功能和易于安装的特点,使其在市场上具有很强的竞争力。无论是工业自动化还是复杂控制系统,G3NA系列都能满足高性能和高可靠性的要求。因此,强烈推荐使用G3NA系列固态继电器。

G3NA-425B-UTU-2 DC5-24参数

参数
负载电压 180V~528V
输入电压 5V~24V(DC)
控制电压 5V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
长*宽*高 43mm(长度)*58mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

G3NA-425B-UTU-2 DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3NA-425B-UTU-2 DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3NA-425B-UTU-2 DC5-24 G3NA-425B-UTU-2 DC5-24数据手册

G3NA-425B-UTU-2 DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
