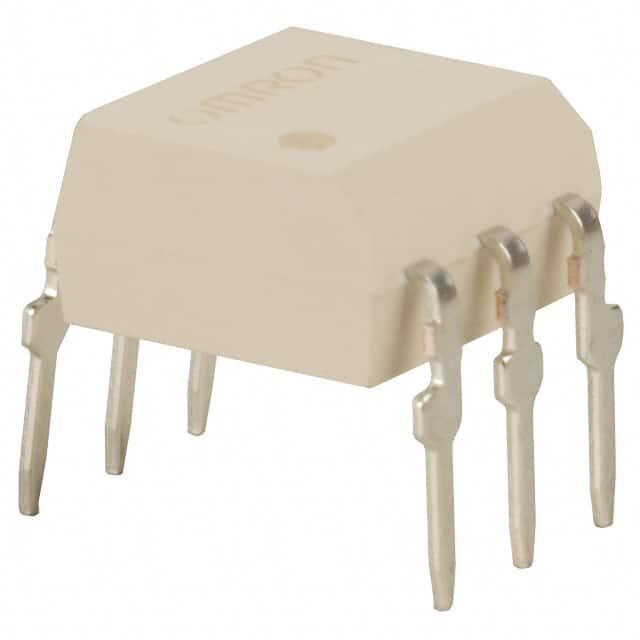

G3VM401B

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, PCB安装, 最大负载电流0.12 A, 最大负载电压400 V 交流
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 固态继电器 G3VM401B

G3VM401B概述

    # G3VM-401B/E MOS FET Relays 技术手册

    产品简介


    G3VM-401B/E 是一种采用光学隔离的模拟开关MOS FET继电器。它具有2.5 kVAC的隔离强度,能够切换微小的模拟信号。这款继电器是升级版的G3VM-4N系列,被广泛应用于通信设备、测试与测量设备及工业设备中。

    技术参数


    绝对最大额定值(Ta = 25°C)
    - 额定输入电压:400 V (AC峰值/DC)
    - 连续负载电流:120 mA
    - 开关时间:tON = 0.3 ~ 1.0 ms, tOFF = 0.1 ~ 1.0 ms
    - 隔离强度:VI-O = 2500 Vrms AC for 1 min
    - 环境工作温度:Ta = -40 ~ +85°C
    - 存储温度:Tstg = -55 ~ +125°C
    - 焊接温度:- 260°C (10 s)
    电气特性(Ta = 25°C)
    - LED正向电流:IF = 50 mA
    - 反向电压:VR = 5 V
    - 漏电电流:ILEAK = 1 µA max.
    - 最大导通电阻:RON = 17 ~ 35 Ω (连接A), RON = 11 ~ 20 Ω (连接B), RON = 6 ~ 10 Ω (连接C)
    - 容量:CT = 30 pF, COFF = 40 pF, CI-O = 0.8 pF

    产品特点和优势


    1. 高隔离度:高达2.5 kVAC的隔离强度,保证了安全性和可靠性。
    2. 低漏电电流:最大漏电电流仅为1 µA,适用于需要高精度的场合。
    3. 宽工作温度范围:能够在极端环境下工作,适用于各种复杂的应用环境。
    4. 快速响应:开关时间短,tON = 0.3 ~ 1.0 ms, tOFF = 0.1 ~ 1.0 ms,适合快速变化的应用场景。
    5. 高可靠性:连续负载电流为120 mA,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 通信设备:用于信号的传输和控制。
    - 测试与测量设备:在测试仪器中作为开关使用,进行精确的信号控制。
    - 工业设备:用于自动化控制系统中,实现精准控制。
    使用建议
    - 在使用过程中要注意环境温度的影响,特别是在极端低温和高温环境下,应适当调整电流和电压以确保稳定运行。
    - 注意避免过载,以免影响产品的寿命和性能。

    兼容性和支持


    该产品支持表面安装和引脚安装两种方式,具体型号如下:
    - G3VM-401B:引脚安装型
    - G3VM-401E:表面安装型
    - G3VM-401E (TR):带托盘的表面安装型
    厂商提供详细的用户手册和技术支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:产品在使用时发热严重
    - 解决方案:检查工作环境温度是否超出额定范围,确保负载电流不超过额定值,必要时加装散热片。
    2. 问题:输出信号不稳定
    - 解决方案:检查输入电压和电流是否符合要求,确认负载是否正确连接,必要时调整输入信号源。
    3. 问题:继电器响应慢
    - 解决方案:检查驱动电流是否足够,确认驱动电路无误,必要时增加驱动电流。

    总结和推荐


    G3VM-401B/E MOS FET继电器是一款高性能的产品,具备高隔离度、低漏电电流、快速响应等优点。适用于多种应用场景,尤其适合于对信号控制精度要求较高的通信和工业设备中。我们强烈推荐该产品给那些需要高可靠性和稳定性控制的用户。

G3VM401B参数

参数
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~400V
输入电压 1.15V(DC)
控制电压 1V(DC)~1.3V(DC)
开关功能 -
最大导通电阻 35Ω
长*宽*高 7.12mm*6.4mm*3.65mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

G3VM401B厂商介绍
