G3VM-353G

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, 表面贴装, 最大负载电流90 mA, 最大负载电压350 V
供应商型号: 9918876
供应商: 海外现货
标准整包数: 1

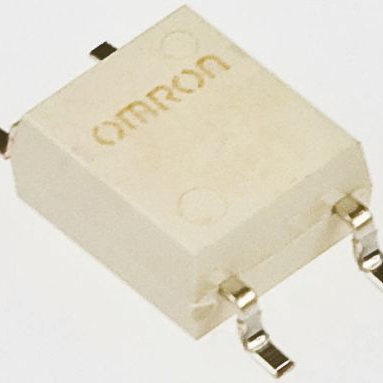

OMRON/欧姆龙 固态继电器 G3VM-353G

G3VM-353G概述

    G3VM MOS FET Relays 技术手册解析

    产品简介


    G3VM 系列 MOS FET 继电器是广受市场欢迎的一系列四引脚小型表面贴装继电器。它们被设计用于多种应用场合,包括半导体测试设备、通信设备、电池驱动装置、安全设备、工业设备、电源电路及娱乐设备。这些继电器具有 SPST-NO(单掷单开)和 SPST-NC(单掷单闭)两种触点形式,适用于不同的负载电压要求(350V 或 400V)。

    技术参数


    以下是 G3VM 系列继电器的技术规格概述:
    - 触点形式:1a (SPST-NO) 或 1b (SPST-NC)
    - 负载电压:350V 或 400V
    - 连续负载电流(交流峰值/直流):100 mA (350V),110 mA (400V)
    - 输入电压(IF):最大 25 mA
    - 输出电阻(RON):典型值为 35 Ω 至 40 Ω(具体取决于型号)
    - 泄漏电流(ILEAK):典型值为 1 nA,最大值为 1,000 nA
    - 绝缘电阻(RI-O):最小值为 1,000 MΩ
    - 开关时间(tON, tOFF):典型值分别为 0.5 ms 和 0.1 ms
    - 工作温度范围:-40°C 至 +85°C 或 -40°C 至 +110°C(根据型号)
    - 存储温度范围:-55°C 至 +125°C

    产品特点和优势


    G3VM 系列继电器具备以下显著优势:
    - 高可靠性:适用于各种严苛的工作环境。
    - 多功能性:支持多种触点形式和负载电压。
    - 低功耗:较小的连续负载电流和较高的绝缘电阻。
    - 高安全性:符合多项标准,如 UL 认证和 BSI 认证。

    应用案例和使用建议


    G3VM 系列继电器适用于多种应用,例如:
    - 通信设备:提供可靠的信号隔离。
    - 工业设备:适应恶劣环境下的稳定运行。
    - 测试设备:保证测试过程中的准确度和稳定性。
    使用建议:
    - 在选择型号时,确保负载电压与实际需求匹配。
    - 考虑工作温度范围,避免超出额定温度导致性能下降。
    - 注意继电器的触发电流和释放电流,确保满足实际应用的控制需求。

    兼容性和支持


    - 兼容性:G3VM 系列继电器适合与其他标准电子设备和电路板进行集成。
    - 支持和维护:提供全面的技术文档和支持服务,帮助客户解决问题并实现最佳性能。

    常见问题与解决方案


    - 问题一:继电器不动作
    - 解决方案:检查输入电压是否正常,确认负载电压和电流是否在允许范围内。
    - 问题二:继电器发热严重
    - 解决方案:确保散热良好,减小连续工作时间或调整负载电流。
    - 问题三:继电器漏电流大
    - 解决方案:检查接线是否正确,确保接触良好,必要时更换继电器。

    总结和推荐


    G3VM 系列 MOS FET 继电器凭借其出色的性能和可靠性,非常适合在各种高要求的应用环境中使用。建议客户根据具体需求选择合适的型号,并在使用过程中参考技术手册以获得最佳效果。这些继电器以其多功能性和高可靠性在市场上占据重要地位,值得信赖。
    此篇分析提供了对 G3VM 系列 MOS FET 继电器的全面介绍,从基本特性和技术规格到实际应用和维护建议,覆盖了多个方面的内容,希望对您的需求有所帮助。

G3VM-353G参数

参数
开关功能 -
最大导通电阻 25Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~350V
输入电压 1.15V(DC)
控制电压 1V(DC)~1.3V(DC)
长*宽*高 4.4mm*3.9mm*2.1mm
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 管装

G3VM-353G厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-353G数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-353G G3VM-353G数据手册

G3VM-353G封装设计

查看详情并下载
Symbol
Footprint
3D Model
