G3NA-205B-UTU-DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3NA系列, DIN 导轨, 最大负载电流3(不带散热片)A,5(带散热片)A, 最大负载电压264 V 交流
供应商型号: Z7480-ND
供应商: Digi-Key
标准整包数: 1

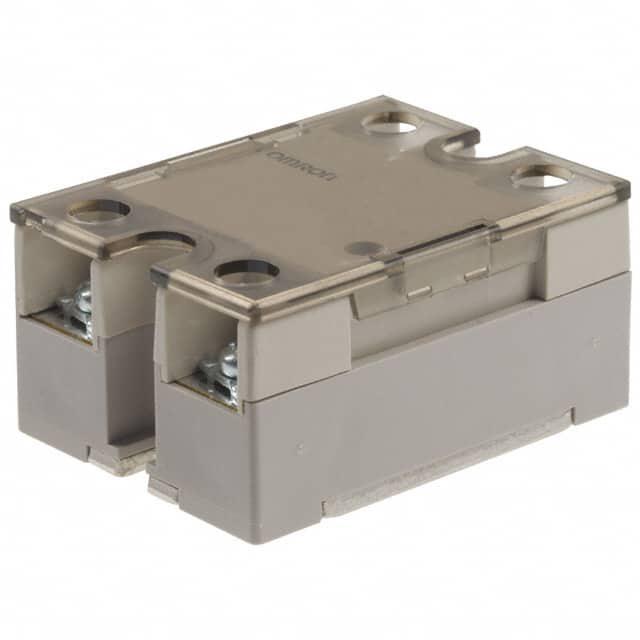

OMRON/欧姆龙 固态继电器 G3NA-205B-UTU-DC5-24

G3NA-205B-UTU-DC5-24概述

    Solid State Relays G3NA 技术手册

    1. 产品简介


    产品类型: 固态继电器(Solid State Relay)
    主要功能: 用于实现电信号控制电路通断的功能。
    应用领域: 广泛应用于自动化控制、仪器仪表、通信设备、电力系统等领域。

    2. 技术参数


    - 型号结构:
    - 基本型号名称:G3NA,表示固态继电器。
    - 输出负载电源:空白(交流输出),D(直流输出)。
    - 额定负载电源电压:2(200 VAC或200 VDC),4(400 VAC)。
    - 额定负载电流:05(5 A),10(10 A),20(20 A),25(25 A),40(40 A),50(50 A),75(75 A),90(90 A)。
    - 端子类型:B(螺丝端子)。
    - 零交叉功能:空白(带有零交叉功能,仅限交流输出型号)。
    - 认证:UTU(通过UL、CSA和TÜV认证)。
    - 输入(环境温度为25°C时):
    - 额定电压:5至24 VDC。
    - 操作电压:4至32 VDC。
    - 输入阻抗:见注释1(最大15 mA,对于G3NA-2@@B-UTU)。
    - 必须操作电压:最大4 VDC,最小1 VDC。
    - 必须释放电压:最大75 VAC(G3NA-2@@B-UTU),最大150 VAC(G3NA-4@@B-UTU)。
    - 输出:
    - 负载电压范围:24至240 VAC,5至220 VDC。
    - 负载电流:参见注释1(最大10 A,G3NA-210B-UTU;最大20 A,G3NA-220B-UTU;最大40 A,G3NA-240B-UTU;最大50 A,G3NA-250B-UTU)。
    - 峰值浪涌电流:参见注释(最大60 A,G3NA-205B-UTU;最大150 A,G3NA-210B-UTU;最大220 A,G3NA-220B-UTU;最大440 A,G3NA-240B-UTU;最大440 A,G3NA-250B-UTU)。
    - 隔离:
    - 绝缘电阻:最小100 MΩ(500 VDC)。
    - 工频耐压:2,500 VAC(G3NA-2@@B-UTU)、4,000 VAC(G3NA-275B-UTU-2、G3NA-290B-UTU-2、G3NA-475B-UTU-2、G3NA-490B-UTU-2)。
    - 工作环境:
    - 振动阻力:破坏范围10至55至10 Hz,单振幅0.75 mm(双振幅1.5 mm)。
    - 冲击阻力:破坏范围1,000 m/s²。
    - 操作温度范围:-30°C至80°C(无结霜或冷凝)。
    - 存储温度范围:-30°C至100°C(无结霜或冷凝)。
    - 相对湿度范围:45%至85%。

    3. 产品特点和优势


    - 紧凑尺寸: 所有型号具有相同的紧凑尺寸,提供统一的安装间距。
    - 内置避雷器: 内置的压敏电阻有效吸收外部浪涌。
    - 操作指示灯: 可以监测操作状态。
    - 保护盖: 提供更大的安全性。
    - 认证: 通过UL、CSA和TÜV认证,确保可靠性和安全性。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于各种工业控制系统、自动化设备和通信设备中。
    - 使用建议: 在高负载电流情况下,建议使用散热器来降低热损耗。例如,G3NA-240B-UTU型号可选配Y92B-P250NF散热器,以适应高达70°C的工作环境。

    5. 兼容性和支持


    - 兼容性: 可与其他品牌的设备和系统兼容。但需注意不同型号之间的电气参数差异。
    - 支持: 提供专业的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查输入电压是否符合要求,确认电源线连接正确。
    - 问题: 设备过热。
    - 解决方案: 确保使用适当的散热措施,如安装散热器或提高通风条件。
    - 问题: 设备发出异常噪音。
    - 解决方案: 检查安装位置是否有震动或冲击源,重新固定安装支架。

    7. 总结和推荐


    总结: G3NA系列固态继电器以其紧凑的设计、可靠的性能和全面的安全防护,在工业自动化领域表现出色。其广泛的应用范围和多样的型号选择使其成为各种应用场景的理想选择。
    推荐: 鉴于其卓越的技术性能和可靠的安全保障,强烈推荐使用G3NA系列固态继电器。无论是新项目开发还是现有系统的升级,G3NA都能提供最佳的解决方案。

G3NA-205B-UTU-DC5-24参数

参数
最大导通电阻 -
负载电流额定值 5A
输出类型 AC,过零
负载电压 19V~264V
输入电压 5V~24V(DC)
控制电压 5V(DC)~24V(DC)
开关功能 -
长*宽*高 43mm*27mm*58mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G3NA-205B-UTU-DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3NA-205B-UTU-DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3NA-205B-UTU-DC5-24 G3NA-205B-UTU-DC5-24数据手册

G3NA-205B-UTU-DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
