G3VM351D

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, 表面贴装, 最大负载电流0.12 A, 最大负载电压350 V 交流
供应商型号: UA-G3VM351D
供应商: 海外现货
标准整包数: 400

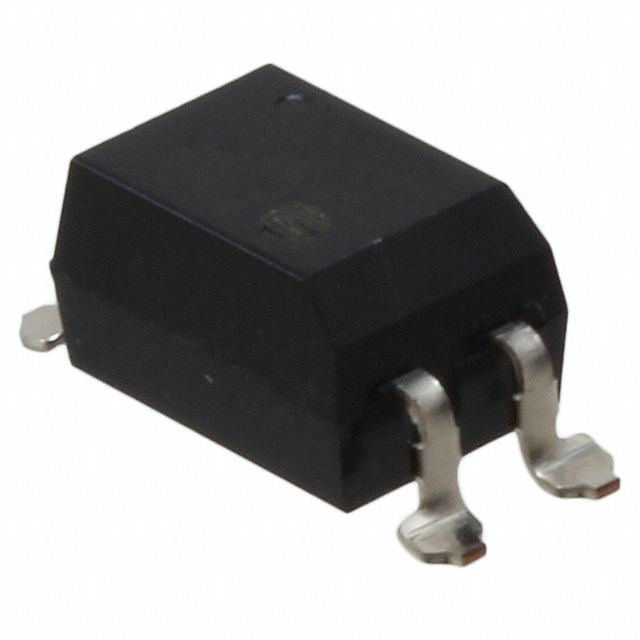

OMRON/欧姆龙 固态继电器 G3VM351D

G3VM351D概述

    # G3VM-351A/D MOS FET Relays 技术手册解析

    1. 产品简介


    基本介绍
    G3VM-351A/D 是一款MOS FET继电器,属于通用系列,适用于350V负载电压。该型号是G3VM-2系列的升级版,具备良好的性能和稳定性。它广泛应用于测试与测量设备、安防设备和娱乐设备等领域。

    2. 技术参数


    | 项目 | 规格 |

    | 连续负载电流 | 120 mA |
    | 开关时间 | 上升时间:0.3 ms(典型) |
    下降时间:0.1 ms(典型)|
    | 最大负载电压(AC峰值/DC) | 350 V |
    | 最大开关电压 | 2500 Vrms |
    | 工作环境温度 | 操作温度:-40°C至+85°C |
    存储温度:-55°C至+125°C |
    | 引脚排列 | DIP4, 1a (SPST-NO) |
    | 封装类型 | DIP, 表面贴装 |

    3. 产品特点和优势


    G3VM-351A/D 继电器具有以下几个显著优势:
    - 高可靠性:最大负载电压达到350V,适合多种应用场合。
    - 快速响应:上升时间和下降时间分别仅有0.3ms和0.1ms,确保快速切换。
    - 低功耗:连续负载电流为120mA,满足低功耗需求。
    - 高绝缘性能:最高耐压达2500Vrms,确保安全运行。
    这些特点使其在多种行业中具有显著的市场竞争力,特别是在需要高可靠性和快速响应的应用中。

    4. 应用案例和使用建议


    应用场景
    - 测试与测量设备:用于各种测试仪器,确保测量精度。
    - 安防设备:如烟雾报警器、门禁系统等,确保系统的稳定性和可靠性。
    - 娱乐设备:如游戏机、互动显示屏等,提升用户体验。
    使用建议
    - 在安装过程中,确保引脚正确连接,并根据推荐的操作条件进行操作。
    - 由于其较低的工作电流和较高的开关频率,应特别注意散热问题,以避免过热导致的损坏。
    - 在使用前,确保测试并验证设备的安全性和功能完整性。

    5. 兼容性和支持


    - 兼容性:该继电器设计灵活,可以与多种电路板和设备兼容。
    - 支持:OMRON公司提供详尽的技术支持,包括详细的安装指南和故障排除手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 确认输入电流在额定范围内,并检查连接是否正确。 |
    | 工作温度超出范围 | 调整设备的工作环境,确保温度保持在允许范围内。 |
    | 设备发热异常 | 增加散热措施,检查散热路径是否畅通。 |

    7. 总结和推荐


    综合评估
    G3VM-351A/D 继电器以其高可靠性、快速响应和易于集成的特点,在众多应用中表现出色。尤其适用于需要高稳定性和快速反应的测试、安防和娱乐设备中。
    推荐结论
    强烈推荐使用 G3VM-351A/D 继电器,它不仅能提升系统的整体性能,还能确保长期稳定运行。对于需要高可靠性和高效能的应用,这款继电器是一个理想的选择。

G3VM351D参数

参数
输出类型 AC,DC
负载电压 0V~350V
输入电压 1.15V(DC)
控制电压 1V(DC)~1.3V(DC)
开关功能 -
最大导通电阻 50Ω
负载电流额定值 120mA
长*宽*高 4.58mm*6.4mm*4mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

G3VM351D厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM351D数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM351D G3VM351D数据手册

G3VM351D封装设计

查看详情并下载
Symbol
Footprint
3D Model
