首页  >  产品百科  >  G3VM-101LR (TR05)

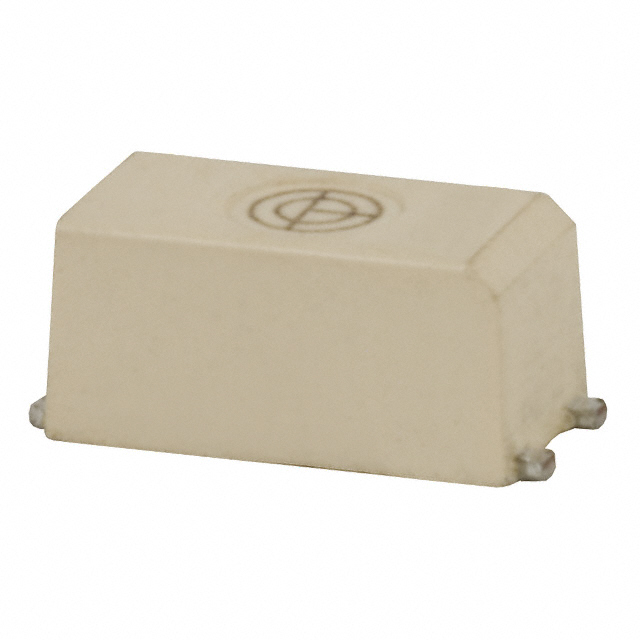

G3VM-101LR (TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 14Ω 0V~100V 80mA 1.15V(DC) SSOP-4 贴片安装,黏合安装 3.8mm*2.04mm*1.8mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 固态继电器 G3VM-101LR (TR05)

G3VM-101LR (TR05)概述

    G3VM-61LR MOS FET Relays

    产品简介


    G3VM-61LR 是一款由欧姆龙(Omron)生产的微小型固态继电器(SSOP),采用MOS FET技术。这款继电器因其低输出电容(约20皮法)和低导通电阻(约1欧姆)而著称,特别适合应用于需要高精度和高速响应的应用场景。具体来说,它广泛用于半导体测试设备、测量设备、通信设备以及数据记录设备等领域。

    技术参数


    - 基本规格:
    - 封装类型:SSOP4
    - 接触形式:SPST-NO(单刀单掷)
    - 引脚类型:表面贴装
    - 负载电压(峰值):60 V
    - 输入参数:
    - LED正向电流(IF):最大50 mA
    - LED正向电压(VF):1.0 V ~ 1.3 V(IF=10 mA)
    - LED反向电压(VR):5 V
    - LED正向电流温度系数(∆IF/°C):-0.5 mA/°C(Ta ≥ 25°C)
    - 输出参数:
    - 负载电压(AC峰值/DC):60 V
    - 连续负载电流(AC峰值/DC):400 mA
    - 导通电阻(RON):最大1.5 欧姆(IF=5 mA, IO=400 mA)
    - 容量介于端子之间(COFF):20 pF ~ 30 pF
    - 容量介于I/O端子之间(CI-O):0.3 pF
    - 其他参数:
    - 绝缘电阻(RI-O):最小1000 MΩ
    - 隔离电压(VI-O):1500 Vrms AC(1分钟)
    - 工作温度范围:-20°C ~ +85°C
    - 存储温度范围:-40°C ~ +125°C
    - 焊接温度:260°C(10秒)

    产品特点和优势


    - 世界最小尺寸:采用了小型化的SSOP封装,使得该继电器可以在有限的空间内实现高效工作。
    - 低导通电阻:仅1欧姆(典型值),可以有效减少输出信号的衰减,保证信号传输的稳定性和准确性。
    - 低输出电容:仅有20 pF,降低了对外部电路的影响,有助于提高系统整体的性能。
    - 高可靠性:能够承受高达60V的负载电压和400mA的连续负载电流,并具有良好的绝缘性能和长寿命。

    应用案例和使用建议


    - 应用案例:G3VM-61LR 继电器适用于多种高要求的工业设备,如半导体测试设备和数据记录仪。由于其小型化设计和高可靠性,它非常适合在空间受限但需要高精度和高性能的环境中使用。
    - 使用建议:安装时请注意使用手动焊接方式来固定已剪切引脚的产品,以避免湿度影响。对于大批量订单,建议直接联系欧姆龙代表获取更多帮助。

    兼容性和支持


    - 兼容性:G3VM-61LR 可与大多数标准的表面贴装设备兼容,使用简单方便。
    - 支持:如果您需要批量订购(小于1500pcs或500pcs),请联系您的欧姆龙代表进行订购,他们可以提供进一步的支持和协助。

    常见问题与解决方案


    - 问题1:在高环境温度下运行,继电器发热严重。
    - 解决方案:确保继电器在规定的环境温度范围内运行,如果环境温度过高,考虑增加散热措施。
    - 问题2:继电器工作不稳定。
    - 解决方案:检查连接线路是否正确,确认输入电压和电流是否符合规定的技术参数。


    总结和推荐


    G3VM-61LR MOS FET继电器凭借其超小尺寸、高可靠性及出色的电气性能,在众多应用场景中表现出色。无论是半导体测试还是数据记录,其都能满足高性能的需求。总体而言,我们强烈推荐此款继电器,特别是对空间和性能都有较高要求的应用场合。

G3VM-101LR (TR05)参数

参数
负载电流额定值 80mA
输出类型 AC,DC
负载电压 0V~100V
输入电压 1.15V(DC)
控制电压 -
开关功能 -
最大导通电阻 14Ω
长*宽*高 3.8mm*2.04mm*1.8mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3VM-101LR (TR05)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-101LR (TR05)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-101LR (TR05) G3VM-101LR (TR05)数据手册

G3VM-101LR (TR05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
