首页  >  产品百科  >  G3PE-235B-2N DC12-24

G3PE-235B-2N DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 100V~240V 35A 12V~24V(DC) 12V(DC)~24V(DC) DIN导轨安装,底座安装,螺纹安装
供应商型号: 653-G3PE235B2NDC1224
供应商: Mouser
标准整包数: 1

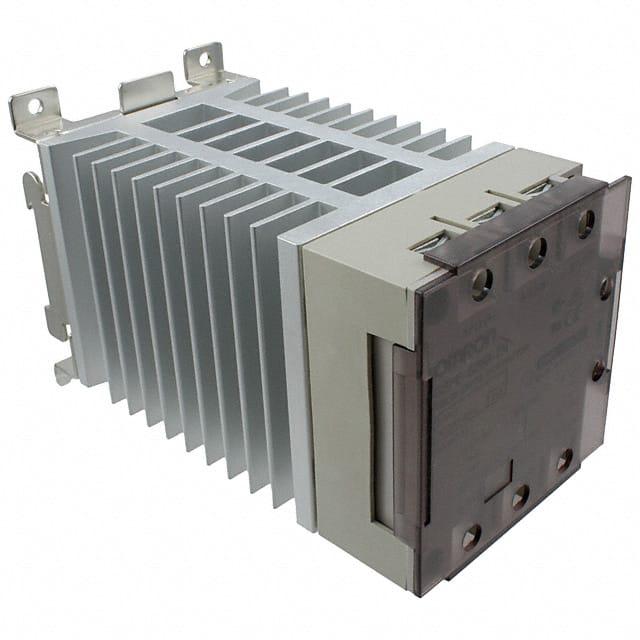

OMRON/欧姆龙 固态继电器 G3PE-235B-2N DC12-24

G3PE-235B-2N DC12-24概述

    # 电子元器件技术手册:G3PE系列固态继电器

    1. 产品简介


    基本介绍
    G3PE系列固态继电器是专门设计用于加热器应用的设备,具有单相和三相型号。这些继电器具有紧凑且薄型的外形,并配备了散热片,能够在多种应用中提供可靠的性能。G3PE系列分为单相和三相版本,适用于不同的电流需求和电压范围。
    应用领域
    这些固态继电器广泛应用于工业加热设备,如热处理炉、电热器、干燥设备等。由于其高性能和可靠的设计,它们在制造、化工、食品加工等多个行业中得到了广泛应用。

    2. 技术参数


    单相型号
    - 认证标准:UL508, CSA22.2 No.14, EN60947-4-3
    - 输入(25°C环境温度下)
    - 输入电压范围:12至24 VDC
    - 输入电流:最大7 mA(24 VDC)
    - 必须启动电压:最大9.6 VDC
    - 必须释放电压:最大1.0 VDC
    - 输出
    - 额定负载电压:100至240 VAC(50/60 Hz)
    - 负载电压范围:75至264 VAC(50/60 Hz)
    - 额定负载电流:根据温度不同有所变化,具体请参阅工程数据
    - 浪涌电流:最大150 A(60 Hz,1周期)
    - 允许的I²t值(参考值):121A²s至128A²s
    - 漏电流:最大10 mA(200 VAC)
    三相型号
    - 认证标准:UL508, CSA22.2 No.14, EN60947-4-3
    - 输入(25°C环境温度下)
    - 输入电压范围:12至24 VDC
    - 输入电流:最大7 mA(24 VDC)
    - 必须启动电压:最大9.6 VDC
    - 必须释放电压:最大1.0 VDC
    - 输出
    - 额定负载电压:200至480 VAC(50/60 Hz)
    - 负载电压范围:180至528 VAC(50/60 Hz)
    - 额定负载电流:根据温度不同有所变化,具体请参阅工程数据
    - 浪涌电流:最大220 A(60 Hz,1周期)
    - 允许的I²t值(参考值):260A²s至1,350A²s
    - 漏电流:最大20 mA(480 VAC)

    3. 产品特点和优势


    特点
    - 紧凑设计:采用紧凑且薄型的外形设计,占用空间小。
    - 散热片:内置或可外接散热片,有效提升热稳定性。
    - 零交叉功能:提供零交叉功能以减少电磁干扰。
    - 罗氏认证:符合RoHS标准,绿色环保。
    - 防护性能:具有过压保护和浪涌电流耐受能力。
    优势
    - 高可靠性:能够在各种恶劣环境下保持稳定运行。
    - 易于安装:支持DIN导轨安装,方便快捷。
    - 多功能性:适合单相和三相应用,满足多种需求。

    4. 应用案例和使用建议


    应用案例
    1. 热处理炉:在热处理过程中,G3PE固态继电器能够精准控制加热器的开启和关闭,确保温度稳定。
    2. 电热器:在家庭和工业电热器中,G3PE固态继电器可以实现精确的温度控制,提高能效。
    使用建议
    - 合理选型:根据应用的具体需求选择合适的型号,确保负载电流和电压匹配。
    - 散热管理:对于高功率应用,应特别注意散热片的选择和安装,避免过热。
    - 定期检查:定期检查设备的工作状态,确保连接稳固并清洁内部灰尘。

    5. 兼容性和支持


    兼容性
    - DIN导轨:G3PE系列固态继电器支持DIN导轨安装,适用于大多数工业控制柜。
    - 外部散热片:部分型号支持外部散热片安装,提供更多灵活性。
    支持和服务
    - 厂家技术支持:提供详细的使用手册和技术支持服务。
    - 维护信息:定期维护手册包含详细的安装、操作和维护指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热片是否正确安装并保持清洁。 |
    | 启动困难 | 确保输入电压在规定范围内。 |
    | 继电器不动作 | 检查连接线路是否正常,确认负载电流未超过额定值。 |

    7. 总结和推荐


    总体评价
    G3PE系列固态继电器凭借其紧凑的设计、高效的散热性能和广泛的适用性,在加热器应用中表现优异。无论是在工业生产还是家庭环境中,都能提供可靠稳定的性能。
    推荐
    强烈推荐使用G3PE系列固态继电器,特别是在需要精确温度控制和高可靠性的场合。其出色的性能和广泛的兼容性使其成为工业加热器和电热器的理想选择。

G3PE-235B-2N DC12-24参数

参数
控制电压 12V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 35A
输出类型 AC,过零
负载电压 100V~240V
输入电压 12V~24V(DC)
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

G3PE-235B-2N DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PE-235B-2N DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PE-235B-2N DC12-24 G3PE-235B-2N DC12-24数据手册

G3PE-235B-2N DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 394.6752 ¥ 3335.0054
10+ $ 376.173 ¥ 3178.6619
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3335
