G3F-202SN-VD AC100/110

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 75V~264V 2A 75V~125V(AC) 100V(AC)~110V(AC) 支架安装,通孔安装 28mm*21.5mm*36.5mm
供应商型号: G3F-202SN-VD AC100/110
供应商: 期货订购
标准整包数: 3000

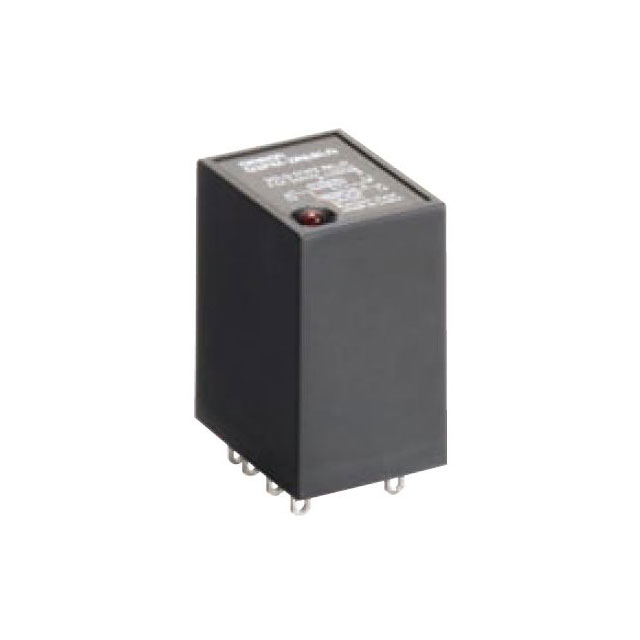

OMRON/欧姆龙 固态继电器 G3F-202SN-VD AC100/110

G3F-202SN-VD AC100/110概述


    产品简介


    固态继电器 G3@-VD
    G3F/G3FD 系列是光耦型固态继电器,设计上与 MY 功率继电器兼容,可显著减少布线工作量(据 OMRON 实际测量,可减少60%)。这些继电器通过认证,符合 UL、CSA 和 VDE 标准(型号后缀为 "-VD"),并配备操作指示灯以确认输入状态(型号后缀带有 "N")。
    主要功能
    - 低功耗控制:采用光电耦合器,实现高效能控制。
    - 兼容性:与机械继电器外形相同,方便替代传统继电器。
    - 多电压输入:支持多种电压等级,适用于不同应用场景。
    应用领域
    - 工业自动化:广泛应用于自动化生产线、工厂自动化系统等。
    - 楼宇控制:用于照明系统、暖通空调系统控制。
    - 智能电网:在分布式能源管理系统中起到关键作用。

    技术参数


    | 参数 | 描述 |

    | 负载功率供应电压 | 200 VAC / 50 VDC / 100 VDC |
    | 负载电流 | 2 A / 3 A |
    | 零交叉功能 | 支持 / 不支持 |
    | 操作电压 | 4 VDC / 75 VAC / 150 VAC |
    | 最大输入阻抗 | 41 kΩ / 72 kΩ / 2 kΩ |
    | 输出电压降 | 1.6 VAC (RMS) / 1.5 VDC |
    | 泄漏电流 | 5 mA (100 VAC) / 10 mA (200 VAC) |
    | 绝缘电阻 | 100 MΩ (500 VDC) |
    | 耐电强度 | 2,000 VAC, 50/60 Hz (1分钟) / 1,500 VAC, 50/60 Hz (1分钟) |
    | 振动和冲击抵抗 | 振动:10 Hz 到 55 Hz 到 10 Hz (0.75 mm 单振幅) / 冲击:1,000 m/s² |
    | 工作温度范围 | 操作:-30°C 到 80°C (无冰冻或冷凝) / 存储:-30°C 到 100°C (无冰冻或冷凝) |
    | 湿度范围 | 45% 到 85% |

    产品特点和优势


    1. 减少布线:与 PFY-08-PU 推入式连接座结合使用时,可减少高达 60% 的布线工作量。
    2. 易于安装:外形与机械继电器兼容,便于直接替换。
    3. 高可靠性:获得 UL、CSA 和 VDE 认证,确保产品的安全性和稳定性。
    4. 多电压输入:支持多种电压输入,适用范围广。
    5. 内置指示灯:通过操作指示灯确认输入状态,提高操作便捷性。

    应用案例和使用建议


    应用案例
    1. 自动化生产线:在生产线上,固态继电器用于控制电机、加热器和其他机械设备。
    2. 智能楼宇系统:用于自动调节照明和暖通空调系统。
    3. 电力控制系统:在智能电网中,控制分布式电源和储能设备。
    使用建议
    - 在选择固态继电器时,应考虑具体的应用场景,确保其额定电压和电流与实际需求相匹配。
    - 在高压环境下使用时,需要额外加装保护措施,如压敏电阻和滤波电容。
    - 为保证良好的散热效果,应注意保持适当的通风条件。

    兼容性和支持


    - 兼容性:G3F/G3FD 系列继电器与 MY 功率继电器外形兼容,可直接替换。
    - 支持和维护:厂商提供详尽的技术手册和技术支持,帮助客户解决问题。如有任何疑问,可联系 OMRON 客服中心。

    常见问题与解决方案


    1. 问:如何判断继电器是否正常工作?
    答:观察操作指示灯是否亮起。如果指示灯不亮,检查输入电压是否在规定范围内。

    2. 问:如何处理因过载导致的继电器损坏?
    答:确保继电器的工作电流不超过额定值,并采取适当的散热措施。如损坏严重,请联系专业维修人员进行更换。
    3. 问:如何确保电磁兼容性?
    答:连接压敏电阻和滤波电容,减少输入电缆长度(交流型号<3米,直流型号<10米),并在电磁干扰严重的环境中采取屏蔽措施。

    总结和推荐


    总体评价:G3F/G3FD 系列固态继电器凭借其高可靠性、多功能性及易用性,在工业自动化和智能楼宇等领域具有广泛的适用性。特别是其与传统继电器的兼容性,使得替换过程更加简便。
    推荐:我们强烈推荐使用 G3F/G3FD 系列固态继电器,特别是在需要高效、可靠且多功能控制的应用场景中。无论是用于工业自动化还是智能楼宇控制,这款继电器都是一个优秀的选择。

G3F-202SN-VD AC100/110参数

参数
输入电压 75V~125V(AC)
控制电压 100V(AC)~110V(AC)
开关功能 -
最大导通电阻 -
负载电流额定值 2A
输出类型 AC,过零
负载电压 75V~264V
长*宽*高 28mm*21.5mm*36.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G3F-202SN-VD AC100/110厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3F-202SN-VD AC100/110数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3F-202SN-VD AC100/110 G3F-202SN-VD AC100/110数据手册

G3F-202SN-VD AC100/110封装设计

查看详情并下载
Symbol
Footprint
3D Model
