G3VM-31QVL(TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: 固态继电器, G3VM系列, 表面贴装, 最大负载电流1500 mA, 最大负载电压30 V
供应商型号: 2379913
供应商: 海外现货
标准整包数: 1

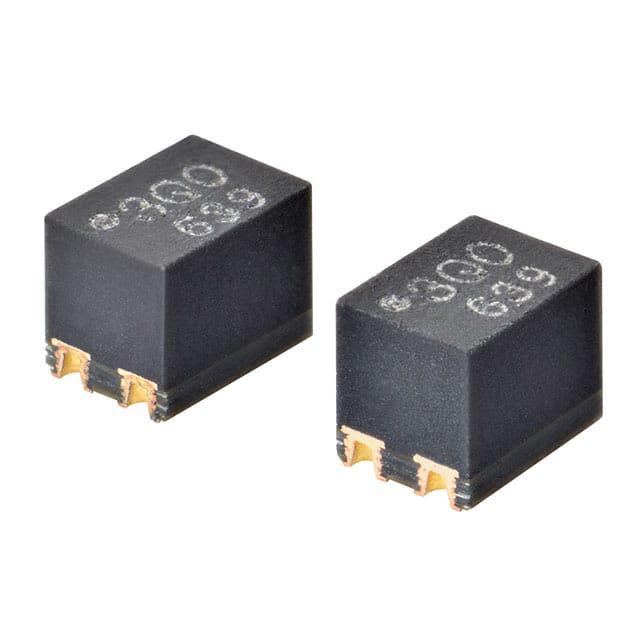

OMRON/欧姆龙 固态继电器 G3VM-31QVL(TR05)

G3VM-31QVL(TR05)概述


    产品简介


    G3VM-31QV 是一款由Omron公司生产的微小封装的MOS FET继电器,采用S-VSON(L)(超级非常小无引脚表面贴装)封装。该继电器具有电压驱动的特点,适用于多种电子设备和应用场合。其主要功能是通过低功耗输入信号控制大功率负载的通断,广泛应用于半导体测试设备、测试与测量仪器、通信设备及数据记录器等领域。

    技术参数


    以下是该产品的技术规格和技术参数:
    - 输入前向电压:
    - 高电平(H):5 V(典型值)
    - 低电平(L):2.5 V(典型值)
    - 负载电压:
    - 30 V 或 60 V(AC峰值/DC值)
    - 连续负载电流:
    - G3VM-31QVH/L: 最大1.5 A
    - G3VM-61QV2H/L: 最大1.0 A
    - G3VM-61QVH: 最大0.4 A
    - 高环境工作温度范围: -40°C 到 +110°C
    - 绝对最大额定值:
    - 输入反向电压:6 V
    - 负载电压(AC峰值/DC):最高60 V
    - 连续负载电流(AC峰值/DC):最高1500 mA
    - 电气特性:
    - 输入前向电流:
    - 典型值:6.3 mA (G3VM-31QVH/-61QVH/-61QV2H)
    - 典型值:14.3 mA (G3VM-31QVL/-61QV2L)
    - 释放电压(典型值): 1.4 V (G3VM-31QVH/-61QVH/-61QV2H),1.2 V (G3VM-31QVL/-61QV2L)

    产品特点和优势


    1. 世界最小尺寸:该继电器采用S-VSON(L)封装,尺寸仅为2.0 x 1.45 mm,为目前业界最小型号之一。
    2. 电压驱动设计:简化了外部电路的设计,减少了对外部驱动电源的需求。
    3. 内置电流限制电阻:在输入侧增加电流限制电阻,确保了系统在异常情况下仍能保持稳定。
    4. 宽温工作范围:可在极端环境下工作,耐温范围宽广(-40°C 到 +110°C)。

    应用案例和使用建议


    应用案例:
    - 半导体测试设备:用于自动化测试系统中的信号控制。
    - 测试与测量仪器:如示波器、频谱分析仪等,在需要高精度信号切换时使用。
    - 通信设备:如路由器、交换机等设备中的信号开关。
    - 数据记录器:用于记录各种传感器的数据并进行信号切换。
    使用建议:
    - 在选择继电器型号时,根据实际负载电压和电流需求选择适当的型号(例如G3VM-31QVH或G3VM-61QV2L)。
    - 注意电路板布局,确保良好的散热条件以提高可靠性。
    - 对于带湿度敏感的包装,请采用正确的焊接工艺进行装配。

    兼容性和支持


    兼容性:
    - 该继电器支持表面贴装工艺,易于集成到现有系统中。
    - 可与多种半导体测试设备、测试与测量设备、通信设备及数据记录器等设备兼容。
    支持:
    - Omron公司提供全面的技术支持和售后服务,包括详细的使用指南、产品手册和在线技术支持。
    - 用户可以通过Omron公司的官方网站获取更多资源和支持信息。

    常见问题与解决方案


    1. 问:如何选择合适的继电器型号?
    - 答:根据负载电压和电流要求选择,参考表格中的负载电压和电流指标。
    2. 问:如何正确焊接安装?
    - 答:建议使用手动焊接方法,确保正确的焊接温度(≤260°C,10秒),避免过热损坏。
    3. 问:如何确保产品的使用寿命?
    - 答:注意避免超负荷使用,遵循推荐的操作条件。

    总结和推荐


    总体来看,G3VM-31QV 继电器是一款具有高性能和广泛应用前景的产品。其独特的电压驱动设计、小尺寸、高可靠性和宽工作温度范围使其成为众多行业中的优选组件。对于需要高度集成和高性能信号切换的应用场合,强烈推荐使用这款产品。

    总结

    :
    - 优点:
    - 尺寸小巧
    - 电压驱动简化电路设计
    - 内置电流限制电阻增强安全性
    - 宽温工作范围
    - 推荐使用:
    - 强烈推荐用于半导体测试设备、测试与测量仪器、通信设备及数据记录器等应用。

G3VM-31QVL(TR05)参数

参数
开关功能 -
最大导通电阻 200mΩ
负载电流额定值 -
输出类型 AC,DC
负载电压 0V~30V
输入电压 -
控制电压 -
通用封装 SMD-4P
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3VM-31QVL(TR05)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-31QVL(TR05)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-31QVL(TR05) G3VM-31QVL(TR05)数据手册

G3VM-31QVL(TR05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 98.8253
10+ ¥ 95.0138
50+ ¥ 93.3143
100+ ¥ 91.6254
250+ ¥ 89.979
库存: 383
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 98.82
