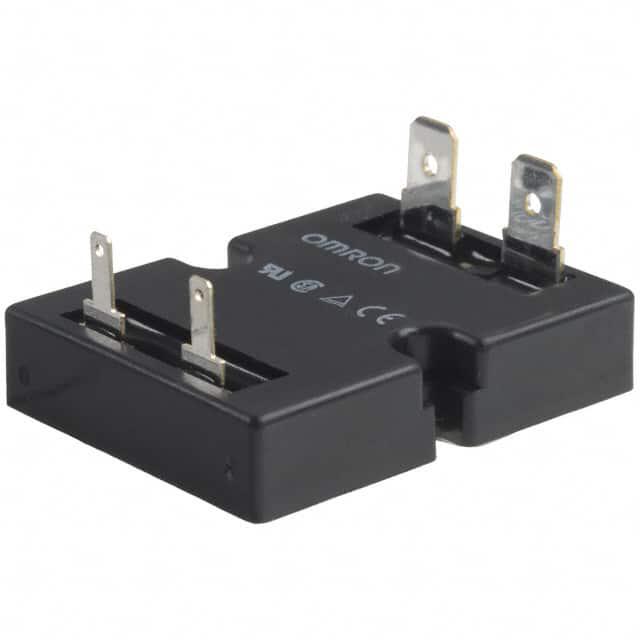

G3NE-210T-US DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3NE系列, 面板安装, 最大负载电流10(带散热片)A,5(不带散热片)A, 最大负载电压264 V 交流
供应商型号: 2660031
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3NE-210T-US DC24

G3NE-210T-US DC24概述


    产品简介


    G3NE 系列固态继电器(Solid State Relays)
    G3NE系列固态继电器是一款紧凑型低成本的电子开关,适用于5至20安培范围内的负载控制。这种继电器在多种应用领域有着广泛的应用,特别是在需要高可靠性、低维护成本和快速切换的应用场合。

    技术参数


    - 输入电压: 5VDC, 12VDC, 24VDC
    - 输出负载电压范围: 75VAC至264VAC
    - 额定电流:
    - G3NE-205T: 5A
    - G3NE-210T: 10A
    - G3NE-220T: 20A
    - 温度范围:
    - 操作:-30°C至80°C(无冰冻或凝露)
    - 存储:-30°C至100°C(无冰冻或凝露)
    - 湿度范围: 操作时45%至85%
    - 认证标准: UL508、CSA C22.2、TÜV R9051064(VDE0435)、EN60950

    产品特点和优势


    G3NE系列固态继电器具有以下几个显著的特点和优势:
    1. 宽负载电压范围: 能够处理75VAC到264VAC的电压范围,无论是100V还是200V的负载都能用同一型号来处理。
    2. 紧凑设计: 采用了专用紧凑型铝制PCB和功率元件,适合安装空间有限的应用场景。
    3. 内置压敏电阻: 有效吸收外部浪涌,保护继电器不受损害。
    4. 快速连接端子: 支持#110和#250规格的快速连接端子,方便快捷安装。
    5. UL, CSA和IEC/EN认证: 提供高度的安全保障,适用于各种严格标准的场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 家用电器
    - 电信基础设施
    - LED照明系统
    使用建议:
    - 在使用时要确保输入电缆长度不超过10米,以减少信号衰减和干扰。
    - 推荐使用指定尺寸的散热片,例如Y92B-N50(用于G3NE-210T(L))或Y92B-N100(用于G3NE-220T(L)),以保证最佳散热效果。
    - 注意不要对终端施加过大的力,特别是在插入或拔出Quick Connector时。

    兼容性和支持


    - G3NE系列固态继电器与其他OMRON标准配件兼容,例如一触式安装板和散热片。
    - 用户可以访问OMRON官方网站获得最新技术支持信息和产品认证情况。

    常见问题与解决方案


    1. 问题: 输入电压超出范围导致继电器不工作。
    - 解决方案: 检查输入电压是否在规定范围内,必要时更换合适的型号。

    2. 问题: 连接时出现接触不良。
    - 解决方案: 确保所有连接稳固,建议使用专用工具进行紧固。

    总结和推荐


    G3NE系列固态继电器凭借其紧凑的设计、宽负载电压范围以及可靠的安全认证,在工业和消费类应用中表现出色。其高效的工作性能和灵活的安装方式使其成为同类产品的首选。推荐在需要高可靠性、低维护成本和快速切换的应用场合使用。
    总的来说,G3NE系列固态继电器是一款性价比高且应用广泛的电子元件,适用于各种需要精确控制的应用场景。

G3NE-210T-US DC24参数

参数
输入电压 19.2V~28.8V(DC)
控制电压 19.2V(DC)~28.8V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 10A
输出类型 AC,过零
负载电压 75V~264V
47.5mm(Max)
37.5mm(Max)
11.5mm(Max)
安装方式 底座安装
零件状态 在售
包装方式 散装

G3NE-210T-US DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3NE-210T-US DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3NE-210T-US DC24 G3NE-210T-US DC24数据手册

G3NE-210T-US DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
