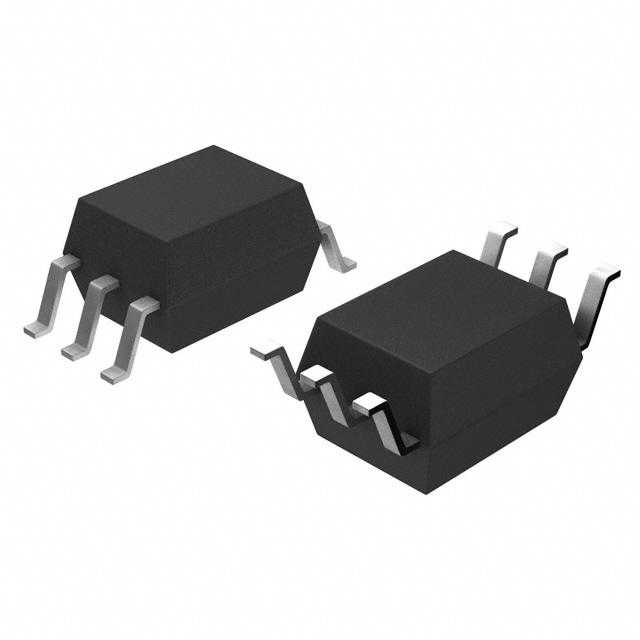

G3VM101HR

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 200mΩ 0V~100V 1.4A 1.33V(DC) SOP-6 贴片安装 6.3mm*4.4mm*2mm
供应商型号: G3VM-101HR
供应商: TME
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM101HR

G3VM101HR概述

    G3VM-81HR/101HR MOS FET Relays

    1. 产品简介


    G3VM-81HR/101HR 是一种采用SOP(小外形封装)6引脚封装的MOSFET继电器,适用于高电流和低导通电阻的应用场景。这种继电器具有机械继电器类似的低导通电阻和高切换电容,适用于多种应用场景,包括半导体测试设备、通信设备、测量设备、安全设备、工业设备和电源电路等。

    2. 技术参数


    - 负载电压:80V(G3VM-81HR),100V(G3VM-101HR)
    - 最大连续负载电流:
    - G3VM-81HR:1.25A(2.5A连接C时)
    - G3VM-101HR:1.4A(2.8A连接C时)
    - G3VM-101HR1:2A(4A连接C时)
    - G3VM-101HR2:3A(6A连接C时)
    - 输入:
    - LED正向电流(IF):50mA(G3VM-81HR),30mA(G3VM-101HR及更高型号)
    - LED正向电流减小率(ΔIF/°C):-0.5 mA/°C(G3VM-81HR),-0.3 mA/°C(G3VM-101HR及更高型号)
    - LED反向电压(VR):5V(G3VM-81HR),6V(G3VM-101HR及更高型号)
    - 触发LED正向电流(IFT):2mA(G3VM-81HR),0.4mA(G3VM-101HR及更高型号)
    - 释放LED正向电流(IFC):最小0.2mA(G3VM-81HR),最小0.1mA(G3VM-101HR及更高型号)
    - 输出:
    - 最大导通电阻(RON):
    - 连接A:0.11Ω(G3VM-81HR),0.1Ω(G3VM-101HR),0.045Ω(G3VM-101HR1),0.05Ω(G3VM-101HR2)
    - 连接B:0.06Ω(G3VM-81HR),0.05Ω(G3VM-101HR),0.022Ω(G3VM-101HR1),0.025Ω(G3VM-101HR2)
    - 连接C:0.03Ω(G3VM-81HR),0.025Ω(G3VM-101HR),0.011Ω(G3VM-101HR1),0.013Ω(G3VM-101HR2)
    - 绝缘电阻(RI-O):最小1,000MΩ(VI-O=500VDC,RH≤60%)
    - 电容(COFF):
    - G3VM-81HR:典型值460pF,最大值1,000pF
    - G3VM-101HR:典型值1,000pF,最大值1,000pF
    - 绝缘电容(CI-O):典型值0.8pF(f=1MHz,VS=0V)

    3. 产品特点和优势


    G3VM-81HR/101HR MOS FET继电器具备以下显著特点和优势:
    - 低导通电阻:即使在高负载电流下,仍能保持极低的导通电阻,提高系统效率。
    - 高切换电容:能够处理高容量负载,适用于复杂的信号传输和控制电路。
    - 紧凑封装:SOP 6引脚封装,便于安装和集成。
    - 高可靠性:通过严格的质量控制和测试,确保在各种应用中的稳定性和可靠性。
    - 温度适应性强:能够在宽广的温度范围内正常工作,适合恶劣环境。

    4. 应用案例和使用建议


    - 半导体测试设备:在需要高精度和快速响应的半导体测试中,G3VM-81HR/101HR可以作为关键组件,提供稳定的开关控制。
    - 通信设备:应用于通信网络中,提供可靠的信号切换和保护功能。
    - 电源电路:适用于高功率开关电源的设计,减少能量损耗,提高整体效率。
    - 工业设备:在自动化生产线和工业控制系统中,G3VM-81HR/101HR可以提供可靠且高效的开关控制。
    使用建议:
    - 确保安装时使用正确的额定值,以避免过载和热失控。
    - 在高电流应用中,建议适当增加散热措施,以延长产品寿命。
    - 针对不同的工作环境和负载条件,选择合适的连接方式(A/B/C),并进行适当的测试和验证。

    5. 兼容性和支持


    G3VM-81HR/101HR MOS FET继电器与市面上主流的表面贴装工艺兼容,可以轻松集成到现有的电路板设计中。OMRON公司提供全面的技术支持和服务,包括详尽的产品文档、应用指南和技术咨询,帮助用户在实际应用中获得最佳效果。

    6. 常见问题与解决方案


    - Q:如何正确设置驱动电压?
    - A:确保驱动电压不超过最大额定值,通常为64V(G3VM-81HR),100V(G3VM-101HR)。使用合适电阻限制LED电流,以防止过流。

    - Q:继电器的导通电阻是否会随温度变化?
    - A:是的,导通电阻会随温度升高而增加。用户应根据环境温度调整负载电流,确保不会超过最大允许值。
    - Q:如何避免电压尖峰损坏继电器?
    - A:在继电器的输入端添加适当的保护电路,如TVS二极管或齐纳二极管,可以有效吸收电压尖峰,保护继电器免受损害。

    7. 总结和推荐


    G3VM-81HR/101HR MOS FET继电器是一款高性能、高可靠性的电子元件,特别适用于高电流和高精度控制的应用场景。其低导通电阻和高切换电容使其在多种工业和消费电子产品中表现出色。尽管价格略高于普通继电器,但其出色的性能和长寿命使其成为许多应用的理想选择。因此,强烈推荐使用G3VM-81HR/101HR MOS FET继电器,以满足各种高端应用需求。

G3VM101HR参数

参数
负载电压 0V~100V
输入电压 1.33V(DC)
控制电压 -
开关功能 -
最大导通电阻 200mΩ
负载电流额定值 1.4A
输出类型 AC,DC
长*宽*高 6.3mm*4.4mm*2mm
通用封装 SOP-6
安装方式 贴片安装
零件状态 在售
包装方式 管装

G3VM101HR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM101HR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM101HR G3VM101HR数据手册

G3VM101HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.168 ¥ 120.0576
12+ $ 11.292 ¥ 91.4417
300+ $ 10.008 ¥ 81.044
525+ $ 9.828 ¥ 79.5863
600+ $ 9.768 ¥ 79.1005
库存: 21
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 120.05
