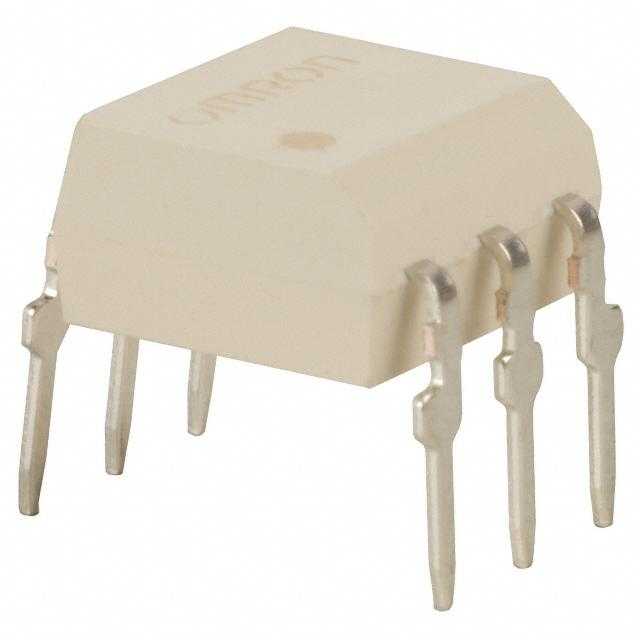

G3VM61B1

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, PCB安装, 最大负载电流0.5 A, 最大负载电压60 V 交流
供应商型号: UA-G3VM61B1
供应商: 海外现货
标准整包数: 200
OMRON/欧姆龙 固态继电器 G3VM61B1

G3VM61B1概述


    产品简介


    G3VM系列MOSFET继电器(固态继电器)是欧姆龙公司最新推出的一系列高性能固态继电器。这些继电器结合了机械继电器和固态技术的优点,旨在满足现代高要求应用的需求。G3VM系列继电器采用最先进的自动化生产技术和改进的构造技术制造,包括输入LED、光电耦合器和用于负载切换电路的MOSFET芯片等。这些技术进步使得G3VM系列继电器不仅体积更小,而且功耗更低。
    G3VM系列继电器的一个显著特点是双MOSFET负载电路设计,这使得无论连接的是交流还是直流负载,都可以实现完全的灵活性。此外,内置电流限制功能(CLR模型)可用于处理过流故障条件,并且可以有效抵御瞬态和短路情况。因此,G3VM系列广泛应用于数据通信、电信、中央办公室、局域网、网络终端单元、安全监控系统和反掩蔽运动检测等领域。

    技术参数


    - 输入参数:
    - 额定电流(IF):在正向电流条件下可连续流动的最大电流。
    - 峰值正向电流(IFP):在正向电流条件下可瞬间流动的最大电流。
    - 正向电压变化率( - 正向电压(VF):在特定正向电流下,LED阳极和阴极之间的电压降。

    - 输出参数:
    - 额定反向电压(VR):在阳极和阴极之间可施加的最大反向电压。
    - 漏电流(IR):在LED的反向方向上流动的泄漏电流。
    - 负载电流变化率( - 持续负载电流(IO):在导通状态下,可在MOSFET输出端口流动的最大电流。
    - 击穿电压(VOFF):在关断状态下,MOSFET输出端口间可承受的最大电压。
    - 其他参数:
    - 隔离电压(VI-O):输入和输出端口间的隔离电压。
    - 温度范围(Ta, Tstg):允许操作和存储的环境温度范围。
    - 静电电容(CT):LED终端之间的静电电容。
    - 触发LED正向电流(IOT):使输出MOSFET进入导通状态所需的最小输入电流。
    - 最大电阻(RON):参考导通状态电流,MOSFET输出端口间的电阻。
    - 泄放电流(ILEAK):MOSFET输出端口在关断状态下的泄漏电流。
    - 绝缘电阻(RI-O):在指定电压值下,输入和输出端口间的电阻。
    - 开关时间(tON, tOFF):从输入从关断到导通(或反之),输出波形变化的时间。

    产品特点和优势


    G3VM系列MOSFET继电器的主要特点如下:
    1. 双MOSFET负载电路:支持灵活的连接方式,适用于交流和直流负载,无需额外驱动电路。
    2. 内置电流限制功能:防止过流和短路,提升系统的可靠性和寿命。
    3. 小型化和低功耗:采用先进的自动化生产和材料技术,减少体积和能耗。
    4. 适应性强:适用于多种应用场景,如数据通信、电信、中央办公室、局域网和安全监控系统。

    应用案例和使用建议


    应用案例
    - 数据通信和电信系统:G3VM系列继电器广泛应用于电信设备中的线路抓取、线路切换、钩切换等功能,能够有效保护电信设备免受瞬态电流的影响。
    - 中央办公室:在公共交换电话网(PSTN)的应用中,G3VM继电器适合用于用户线接口(SLICs)、复用器和路由器等设备,提供高可靠性及长寿命。
    - 本地网络和网络终端:在局域网(LANs)和网络终端单元(NTUs)中,G3VM继电器的小尺寸和低导通电阻使其成为理想选择。
    使用建议
    1. 确保正确的接线顺序:在接线前务必断开电源,避免电击风险。
    2. 使用浪涌电压保护电路:在输入端并联一个二极管以防止反向浪涌电压。
    3. 避免过压和过流:确保不施加超过绝对最大额定值的电压和电流,以免损坏继电器。
    4. 遵循焊接条件:焊接时严格控制温度和时间,避免过度加热导致继电器损坏。

    兼容性和支持


    G3VM系列MOSFET继电器具有良好的兼容性,可以与其他标准的电子元件配合使用。制造商提供了详细的技术文档和支持,以帮助用户正确安装和使用该产品。用户还可以联系欧姆龙获取进一步的支持和服务。

    常见问题与解决方案


    1. 如何保护继电器免受浪涌电压?
    - 解决方案:在输入端并联一个二极管以防止反向浪涌电压。确保二极管的反向电压值不超过3V。
    2. 如何防止过流和短路?
    - 解决方案:利用继电器内部的电流限制功能(CLR模型),或者在输出端并联C-R阻尼器或钳位二极管来限制瞬态电压。
    3. 如何正确焊接继电器?
    - 解决方案:严格遵守焊接条件,如最高温度为260°C,时间不超过10秒。避免长时间的直接红外照射。

    总结和推荐


    G3VM系列MOSFET继电器以其独特的设计、灵活的连接方式和高度可靠的性能,在各种高要求的应用环境中表现出色。它们的小型化和低功耗使其成为现代电子系统中不可或缺的组件。因此,强烈推荐在需要高可靠性和低功耗的应用场景中使用G3VM系列继电器。

G3VM61B1参数

参数
最大导通电阻
负载电流额定值 500mA
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.15V(DC)
控制电压 1V(DC)~1.3V(DC)
开关功能 -
长*宽*高 7.12mm*6.4mm*3.65mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
