G3PJ-215B DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3PJ系列, DIN 导轨, 最大负载电流15 A, 最大负载电压264 V 交流
供应商型号: CGC-G3PJ-215B DC12-24
供应商: 海外现货
标准整包数: 1

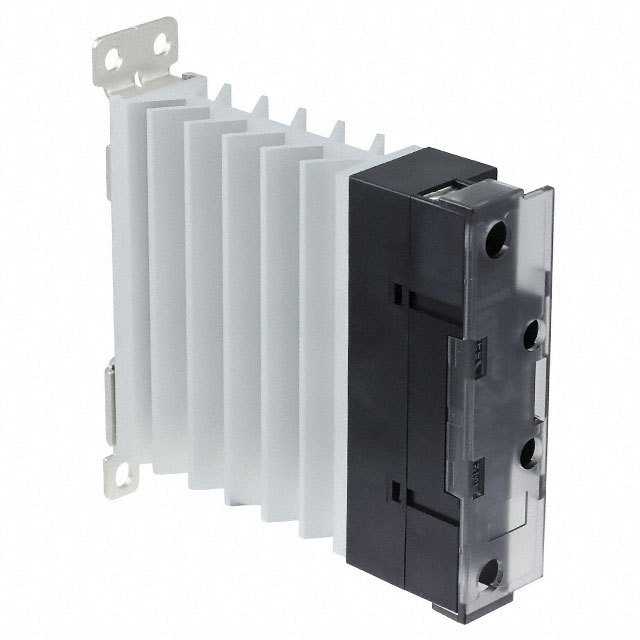

OMRON/欧姆龙 固态继电器 G3PJ-215B DC12-24

G3PJ-215B DC12-24概述

    # 固态继电器(加热器专用)G3PJ 技术手册

    产品简介


    固态继电器(Heater Solid State Relays)G3PJ 是一款专为加热系统设计的单相固态继电器,具有低发热特性并可承载高达25A的电流。其紧凑的设计允许在控制面板中实现密集安装(最多三个SSR),从而大幅减小控制面板的尺寸。此外,G3PJ系列提供便捷的Push-In Plus端子型号,能够显著节省安装时间。产品具备符合国际标准的安全等级认证,适用于多种工业和商业应用场合。
    主要功能:
    - 低发热特性:有效降低能耗,延长使用寿命。
    - 高电流承载能力:支持25A的工作电流。
    - 紧凑型设计:允许多个SSR密集安装。
    - 多功能接口:支持螺钉端子和Push-In Plus端子。
    - 广泛的电压范围:适合多种供电需求。
    应用领域:
    - 工业加热设备
    - 空调系统
    - 智能照明系统
    - 自动化生产线

    技术参数


    以下是G3PJ系列固态继电器的主要技术规格和性能参数:
    | 参数名称 | 规格与描述 |

    | 输入电压范围 | 12至24VDC |
    | 工作温度范围 | 存储温度:-30°C 至 100°C;操作温度:-30°C 至 80°C |
    | 工作湿度范围 | 45%至85% |
    | 额定负载电压 | 24至240VAC(50/60Hz)或100至480VAC(50/60Hz) |
    | 额定负载电流 | 密集安装模式:15A或25A;单独安装模式:18A或27A |
    | 浪涌电流承受能力 | 非重复性:220A(60Hz,1周期),重复性:1,260A2s或6,600A2s |
    | 输入输出隔离 | 绝缘电阻 ≥ 100MΩ(500VDC下);耐压强度 ≥ 2,500VAC(1分钟) |
    | 操作指示灯 | 操作时指示灯显示橙色 |
    | 安装方式 | DIN轨道安装或螺丝固定 |

    产品特点和优势


    G3PJ系列固态继电器以其高性能和灵活性在市场上占据显著优势:
    1. 紧凑设计:适合空间有限的应用场景,能够显著减少控制面板的尺寸。
    2. 高效可靠:采用先进的光电耦合技术,确保开关过程快速、精确且无机械磨损。
    3. 广泛兼容性:支持不同类型的接线端子,适应多种布线需求。
    4. 高可靠性:通过UL、cULus和EN标准认证,确保符合全球安全规范。
    5. 环保合规:完全符合RoHS标准,无有害物质。

    应用案例和使用建议


    应用案例:
    - 工业加热炉:在金属加工行业中,G3PJ可用于控制加热元件,实现精准的温度调节。
    - 智能空调系统:利用其高效的负载切换能力,用于调节风速和加热功能。
    - 自动化生产线:适用于需要频繁启停的设备控制。
    使用建议:
    - 在安装前确保负载电流不超过额定值的50%,以避免过载风险。
    - 定期检查连接端子的紧固情况,避免松动引起的发热现象。
    - 在高噪音环境中使用时,可额外配置滤波器以提高抗干扰能力。

    兼容性和支持


    兼容性:
    - 支持与各种主流工业控制系统对接,包括PLC和SCADA系统。
    - 可与DIN导轨或其他标准安装结构配合使用。
    厂商支持:
    - 提供详尽的技术文档和用户手册。
    - 配备专业的技术支持团队,随时解答用户疑问。
    - 提供完整的售后保修服务,保障客户权益。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定导致继电器失效 | 确保输入电压在12至24VDC范围内。 |
    | 输出接触不良 | 检查连接端子是否正确拧紧。 |
    | 工作过程中异常发热 | 检查散热条件,确保良好通风和热辐射性能。 |
    | 频繁误触发 | 调整输入电压,避免超出规格范围。 |

    总结和推荐


    G3PJ系列固态继电器凭借其卓越的性能、可靠的设计和多样化的应用特点,在工业和商用领域展现出极高的实用价值。其紧凑设计、广泛适用性和出色的性价比使其成为加热系统的理想选择。如果您正在寻找一款高效、耐用且易于集成的固态继电器,强烈推荐使用G3PJ系列产品。
    通过全面的技术参数、稳定的操作表现及完善的售后服务体系,G3PJ系列无疑为您的项目提供了最佳解决方案。

G3PJ-215B DC12-24参数

参数
负载电压 24V~240V
输入电压 12V~24V(DC)
控制电压 12V~24V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 18A
输出类型 AC,过零
长*宽*高 22.5mm*100mm*100mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G3PJ-215B DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PJ-215B DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PJ-215B DC12-24 G3PJ-215B DC12-24数据手册

G3PJ-215B DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
