首页  >  产品百科  >  G3VM-61E1(TR)

G3VM-61E1(TR)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 2Ω 0V~60V 500mA 1.15V(DC) 1V(DC)~1.3V(DC) 6-SMD 贴片安装,黏合安装 7.12mm*6.4mm*3.65mm
供应商型号: TQ-G3VM-61E1(TR)
供应商: 海外现货
标准整包数: 1500

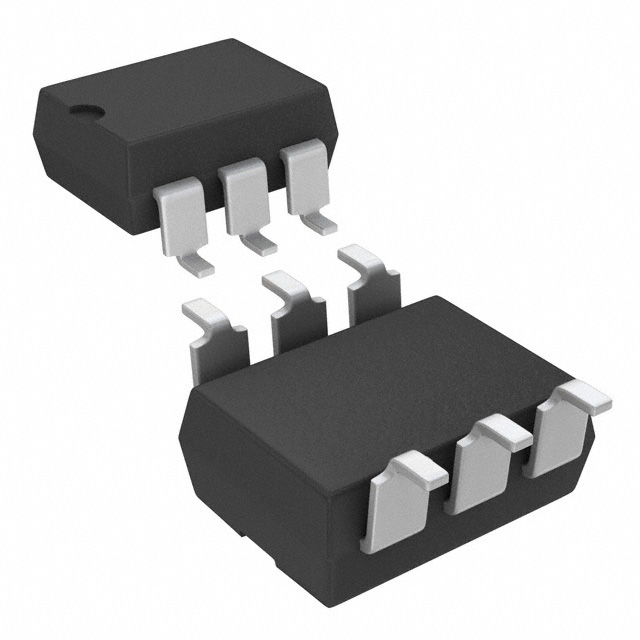

OMRON/欧姆龙 固态继电器 G3VM-61E1(TR)

G3VM-61E1(TR)概述

    G3VM-61B1/E1 MOS FET Relays 技术手册概述

    1. 产品简介


    G3VM-61B1/E1 是一款模拟开关MOS FET继电器,专门用于处理高切换电流,并具有2.5 kVAC的隔离电压强度。这是G3VM-61B/E系列的升级版,适用于需要精确控制微小模拟信号的应用。其主要应用包括测试和测量设备、安全设备和娱乐设备等。

    2. 技术参数


    - 输入参数
    - LED正向电流(IF):最大50 mA,重复峰值LED正向电流(IFP):1 A(100 μs脉冲,100 pps)
    - LED正向电流减少率(∆IF/°C):−0.5 mA/°C(Ta ≥ 25°C)
    - LED反向电压(VR):5 V
    - 输出参数
    - 负载电压(AC峰值/DC):最大60 V
    - 连续负载电流(Connection A):500 mA,Connection B和C:分别最大500 mA和1000 mA
    - 隔离电压(VI-O):2500 Vrms AC持续1分钟
    - 环境工作温度范围:−40至+85°C
    - 存储温度范围:−55至+125°C
    - 焊接温度:最高260°C持续10秒

    3. 产品特点和优势


    - 高隔离电压:2.5 kVAC,适用于高要求的安全和保护应用。
    - 低泄漏电流:最大泄漏电流为1 μA(输出继电器断开时),保证了高度可靠的信号传输。
    - 高开关频率能力:重复峰值LED正向电流可达1 A,满足高速切换需求。
    - 广泛的温度适应性:从−40°C到+85°C的工作温度范围,确保在各种环境条件下稳定运行。

    4. 应用案例和使用建议


    - 测试与测量设备:适用于需要高精度信号处理的应用。
    - 安全设备:由于其高隔离电压和低泄漏电流,适合用于安全关键型应用。
    - 娱乐设备:可用于快速变化的信号环境。
    使用建议:
    - 在连接设备之前,确认设备的功能和安全性。
    - 根据具体应用选择合适的端子类型(PCB端子或表面贴装端子)。

    5. 兼容性和支持


    - 兼容性:该继电器适用于多种电路布局,支持多种应用。
    - 支持:提供详细的技术手册和工程师技术支持,确保用户能够充分利用其特性。

    6. 常见问题与解决方案


    - 问题:长时间使用后性能下降。
    - 解决方案:检查并确保符合推荐的环境条件和操作条件。
    - 问题:继电器无法正确开关。
    - 解决方案:确认LED正向电流和负载电压在推荐范围内。
    - 问题:温度过高。
    - 解决方案:确保散热良好,避免超过最大允许工作温度。

    7. 总结和推荐


    G3VM-61B1/E1 MOS FET继电器以其卓越的隔离能力和广泛的工作温度范围,在各种应用场景中表现出色。特别是对于需要高可靠性信号处理和高隔离电压的应用来说,是一款理想的选择。强烈推荐用于安全设备、测试和测量设备等领域。
    请注意,在使用该产品前务必仔细阅读相关安全注意事项,并遵循制造商的指导进行操作。

G3VM-61E1(TR)参数

参数
负载电流额定值 500mA
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.15V(DC)
控制电压 1V(DC)~1.3V(DC)
开关功能 -
最大导通电阻
长*宽*高 7.12mm*6.4mm*3.65mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

G3VM-61E1(TR)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-61E1(TR)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-61E1(TR) G3VM-61E1(TR)数据手册

G3VM-61E1(TR)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 10.452
库存: 7500
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 15678
