G3VM61BR

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 固态继电器, G3VM系列, PCB安装, 最大负载电流2.5 A, 最大负载电压60 V 交流
供应商型号:
供应商:
标准整包数: 0

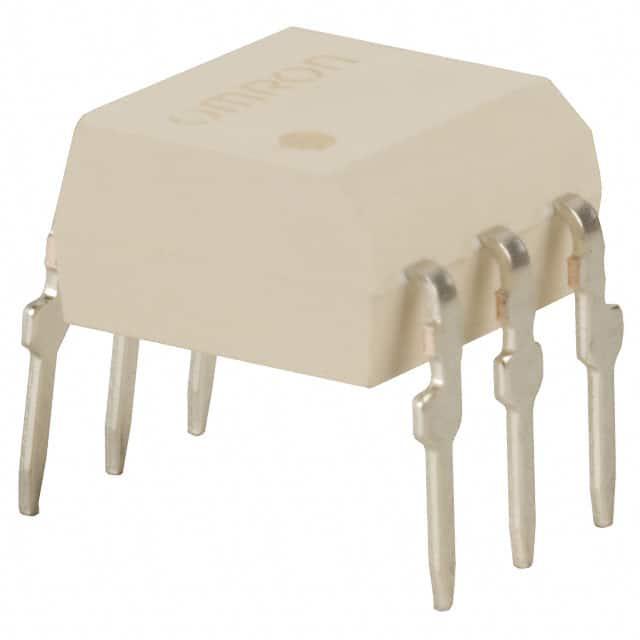

OMRON/欧姆龙 固态继电器 G3VM61BR

G3VM61BR概述

    G3VM-61BR/ER MOS FET Relays

    产品简介


    G3VM-61BR/ER 系列是由欧姆龙(Omron)推出的新型模拟开关用MOS FET继电器。这些继电器以其高容量为特色,能处理高达2.5安培的连续负载电流。它们适用于开关微小的模拟信号,具有极低的导通电阻(0.1 欧姆)。这种继电器非常适合用于测试与测量设备、安全设备等领域。

    技术参数


    G3VM-61BR/ER 继电器的主要技术规格如下:
    - 最大连续负载电流:2.5 A(交流峰值/直流)
    - 导通电阻:0.1 欧姆最大值
    - 输入 LED 正向电流:30 mA
    - 绝缘电压(I/O):2500 Vrms(交流,1 分钟)
    - 工作环境温度范围:-20°C 至 +85°C
    - 存储环境温度范围:-40°C 至 +125°C

    产品特点和优势


    G3VM-61BR/ER 系列继电器具备以下显著特点和优势:
    - 高容量:能够处理高达2.5安培的连续负载电流。
    - 低导通电阻:0.1欧姆的最大值,有效减少能量损耗。
    - 宽工作温度范围:从-20°C到+85°C,确保在各种环境中稳定运行。
    - 高绝缘电压:2500 Vrms的绝缘电压,确保高可靠性。

    应用案例和使用建议


    G3VM-61BR/ER 继电器适用于多种应用场景,例如测试与测量设备、安全设备等。在实际应用中,建议进行详细的功能和安全确认。特别是在涉及高风险系统的场合(如核电控制、铁路系统、航空系统等),务必遵循欧姆龙代表的建议进行操作。

    兼容性和支持


    G3VM-61BR/ER 系列继电器设计为与标准PCB终端和表面安装终端兼容。欧姆龙提供全面的技术支持和维护服务,确保客户能够在应用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题:继电器在高温环境下工作时性能下降。
    解决方案:确保在工作温度范围内操作,具体参见手册中的相关图表。

    2. 问题:继电器触发时出现延迟。
    解决方案:检查输入电流和环境温度,确保符合推荐的操作条件。

    3. 问题:继电器在断开状态下出现泄漏电流。
    解决方案:确认负载电压不超过额定值,并遵循手册中的建议进行操作。

    总结和推荐


    G3VM-61BR/ER 系列继电器凭借其高容量、低导通电阻和广泛的温度适应性,在测试与测量及安全设备领域展现出卓越的应用价值。建议在需要可靠且高效开关能力的应用中优先考虑使用此系列继电器。通过细致的使用指导和完备的技术支持,G3VM-61BR/ER 将成为您项目中的理想选择。

G3VM61BR参数

参数
最大导通电阻 100mΩ
负载电流额定值 2.5A
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.33V(DC)
控制电压 1.18V(DC)~1.48V(DC)
开关功能 -
长*宽*高 7.12mm*6.4mm*3.65mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

G3VM61BR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM61BR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM61BR G3VM61BR数据手册

G3VM61BR封装设计

查看详情并下载
Symbol
Footprint
3D Model
