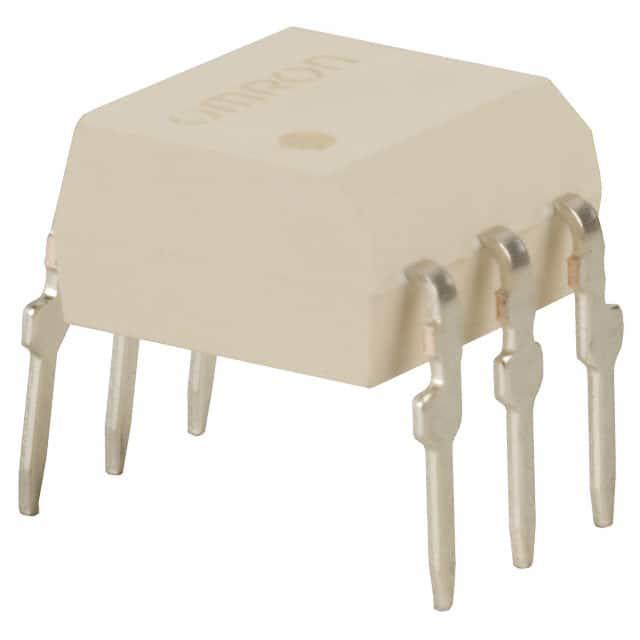

G3VM-61BR2

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, PCB安装, 最大负载电流4 A, 最大负载电压60 V
供应商型号: 2251620
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM-61BR2

G3VM-61BR2概述

    # G3VM MOS FET Relays 技术手册解析

    产品简介


    基本介绍
    G3VM MOS FET Relays 是一种采用DIP 6-pin封装的继电器,专为高电流和低导通电阻设计。与传统的机械继电器相比,它提供了更高的开关容量和更低的导通电阻,适用于多种电子应用。
    主要功能
    - 高电流切换能力:根据负载电压的不同,最大连续负载电流范围从2.5 A到8 A。
    - 低导通电阻:保证了高效的电流传输。
    - 灵活的工作电压范围:涵盖20 V到100 V。
    应用领域
    - 通信设备
    - 测试与测量设备
    - 安全设备
    - 工业设备

    技术参数


    负载电压
    - 20 V
    - 30 V
    - 40 V
    - 60 V
    - 100 V
    最大连续负载电流
    | 负载电压 | 最大连续负载电流(A) |

    | 20 V | 4 A (8 A) |
    | 30 V | 5 A (10 A) |
    | 40 V | 3.5 A (7 A) |
    | 60 V | 4 A (8 A) |
    | 100 V | 3.5 A (7 A) |
    导通电阻
    - 连接A的典型导通电阻:20 mΩ至50 mΩ
    - 连接B的典型导通电阻:10 mΩ至50 mΩ
    - 连接C的典型导通电阻:5 mΩ至25 mΩ
    额定温度范围
    - 最小环境工作温度:-40°C
    - 最大环境工作温度:85°C(某些型号可高达110°C)
    绝缘强度
    - I/O之间的绝缘强度:2500 Vrms AC(1分钟)

    产品特点和优势


    - 低导通电阻:相比传统机械继电器,导通电阻低得多,减少了能量损耗,提高了效率。
    - 高开关容量:能够处理较大的电流,适合高功率应用。
    - 广泛的适用范围:可以应用于多个领域,如通信设备、测试仪器、安全设备及工业设备等。
    - 可靠的设计:满足严格的安全标准,并提供详细的工程数据以确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 通信设备:用于交换机的信号切换,需要高可靠性和稳定性。
    - 测试与测量设备:用于电信号的精确控制和切换。
    - 工业设备:用于机器自动化中的信号控制,需具备高抗干扰能力。
    使用建议
    - 在选择继电器时,应根据具体的应用需求(如负载电压和电流要求)来选择合适的型号。
    - 对于高电流和高可靠性要求的应用,推荐使用较高额定值的型号,如G3VM-31BR或G3VM-61ER。
    - 确保继电器的安装位置远离强磁场区域,以减少外部干扰。

    兼容性和支持


    - 兼容性:G3VM系列支持DIP 6-pin封装,可直接焊接在PCB板上或通过表面贴装方式安装。
    - 支持:制造商提供了详细的技术手册和工程数据,以方便用户进行选型和调试。此外,还提供在线技术支持和培训课程。

    常见问题与解决方案


    常见问题
    1. 发热问题
    2. 触发不稳定
    解决方案
    1. 发热问题:
    - 确保散热良好,可以在继电器周围增加散热片。
    - 检查负载电流是否超过额定值,若超载则需要更换更大功率的型号。
    2. 触发不稳定:
    - 确认LED驱动电路的电流和电压是否符合要求。
    - 检查是否有电磁干扰,可以增加滤波电容或其他保护措施。

    总结和推荐


    优点

    总结


    - 低导通电阻和高开关容量
    - 广泛的应用范围
    - 可靠的设计和广泛的支持
    推荐结论
    G3VM系列的MOS FET Relays 是一款高性能、多功能的继电器,特别适用于需要高可靠性、低能耗的应用场合。其广泛的适用范围和可靠的性能使其成为众多行业的理想选择。建议根据具体应用需求选择合适的型号,以确保最佳性能和稳定性。

G3VM-61BR2参数

参数
负载电流额定值 4A
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.64V(DC)
控制电压 -
开关功能 -
最大导通电阻 60mΩ
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

G3VM-61BR2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-61BR2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-61BR2 G3VM-61BR2数据手册

G3VM-61BR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
