G3PE-545B-3H DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 200V~480V 45A 12V~24V(DC) 12V(DC)~24V(DC) 底座安装,螺纹安装
供应商型号: G3PE-545B-3H DC12-24
供应商: 期货订购
标准整包数: 3000

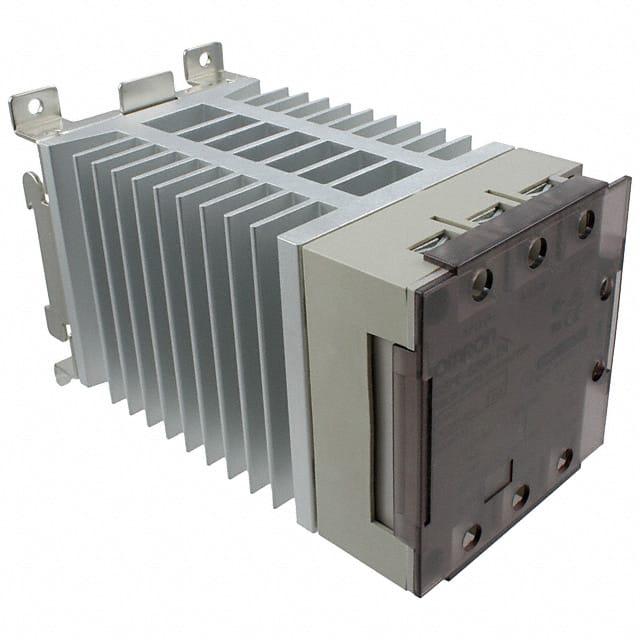

OMRON/欧姆龙 固态继电器 G3PE-545B-3H DC12-24

G3PE-545B-3H DC12-24概述


    产品简介


    本产品为固态继电器(Solid State Relays, SSR),特别适用于加热装置(Heaters)。固态继电器是一种无触点开关,能够在电路中控制高电流负载。具体型号为G3PE系列,分为单相和三相两种类型。G3PE系列SSR具有紧凑、薄型化设计,集成散热片,适合广泛的应用场景。此外,部分型号还提供了无零交叉功能,可以进一步增强其灵活性。

    技术参数


    | 类别 | 参数 |

    | 认证 | UL508, CSA22.2 No.14, EN60947-4-3 |
    | 输入电压范围 | 9.6至30 VDC |
    | 输入电流 | 7至15 mA |
    | 操作电压范围 | 12至24 VDC |
    | 额定负载电压 | 单相:100至240 VAC
    三相:200至480 VAC |
    | 额定负载电流 | 单相:15 A至45 A
    三相:15 A至45 A |
    | 工作温度范围 | 存储:-30至100℃
    操作:-30至80℃ |
    | 湿度范围 | 45%至85% |
    | 重量 | 约125g至2kg |

    产品特点和优势


    1. 环保合规:所有产品均符合RoHS标准,无有害物质。
    2. 高可靠性:改进的浪涌耐受能力,增强了输出电流的电介质强度。
    3. 紧凑设计:紧凑、薄型化,适用于有限空间的安装。
    4. 多样化安装方式:可选择DIN轨道安装或螺丝固定,适用于不同的应用场景。
    5. 标准认证:通过UL、CSA、EN等国际标准认证。

    应用案例和使用建议


    应用案例
    G3PE系列SSR广泛应用于工业加热系统、建筑自动化和暖通空调系统。例如,在建筑自动化中,SSR可用于控制房间的温度调节,通过精确的电流控制实现节能效果。在工业加热系统中,SSR能够高效地管理电加热元件的电流,确保系统的稳定运行。
    使用建议
    - 在安装时,确保正确连接负载,并检查输入电源电压和负载电压是否匹配。
    - 注意环境温度对负载电流的影响,确保在规定的温度范围内使用。
    - 使用散热片以提高产品的热稳定性,避免过热。

    兼容性和支持


    G3PE系列SSR支持多种安装方式,如DIN轨道安装和螺丝固定。此外,配套散热片(Heat Sink)可以单独订购。这些产品经过严格的测试,符合国际标准,并得到厂商的全面支持,包括安装指导、故障排查等服务。

    常见问题与解决方案


    1. 问题:负载电流随环境温度变化而变化。
    解决方案:参考工程数据,根据环境温度调整负载电流,确保在允许的工作范围内使用。
    2. 问题:安装后发现电流波动较大。
    解决方案:检查接线是否正确,确保负载与SSR之间的连接良好,并考虑使用散热片以降低内部温度。
    3. 问题:产品安装后工作不稳定。
    解决方案:确认输入电源电压在规定范围内,检查是否有电磁干扰,必要时加装屏蔽措施。

    总结和推荐


    G3PE系列固态继电器以其紧凑的设计、高可靠性、广泛的适用范围及多样化的安装方式,成为工业加热系统中的理想选择。特别是在需要高精度电流控制和可靠性的应用场景中表现出色。基于以上特点,我们强烈推荐使用G3PE系列SSR,它将为您的项目带来显著的优势。

G3PE-545B-3H DC12-24参数

参数
控制电压 12V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 45A
输出类型 AC,过零
负载电压 200V~480V
输入电压 12V~24V(DC)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G3PE-545B-3H DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PE-545B-3H DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PE-545B-3H DC12-24 G3PE-545B-3H DC12-24数据手册

G3PE-545B-3H DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
