G3RV-SR700-A DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 100V~240V 2A 24V(DC) 24V(DC)(Max) DIN导轨安装,螺纹安装 6.2mm*78mm*90mm
供应商型号: G3RV-SR700-A DC24
供应商: 期货订购
标准整包数: 3000

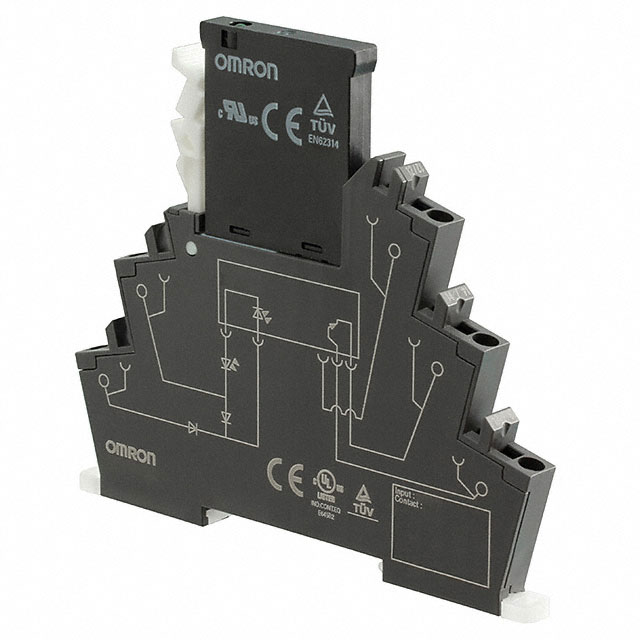

OMRON/欧姆龙 固态继电器 G3RV-SR700-A DC24

G3RV-SR700-A DC24概述


    产品简介


    G2RV-SR/G3RV-SR Slim I/O Relay
    G2RV-SR和G3RV-SR系列是标准尺寸的小型I/O继电器,高度仅为6.2毫米,具有低轮廓设计。G2RV-SR系列采用电磁继电器,而G3RV-SR系列则采用固态继电器。这些继电器专为控制面板的小型化需求设计,适用于多种工业自动化领域,如工厂自动化、楼宇自动化和能源管理。

    技术参数


    | 参数类型 | 参数值 |

    | 额定输入电压 | 12 VDC, 24 VDC, 48 VAC/VDC, 100 VAC, 110 VAC, 200 VAC, 230 VAC |
    | 额定电流 | 6 A |
    | 必须操作电压 | 约为额定电压的80%最大值 |
    | 必须释放电压 | 约为额定电压的10%最小值 |
    | 功率消耗 | 交流:约0.8 VA
    直流:约300 mW |
    | 最大允许电压 | 440 VAC, 125 VDC |
    | 绝缘电阻 | 1,000 MΩ(500 VDC) |
    | 绝缘强度 | 4,000 VAC(50/60 Hz,1分钟) |
    | 振动抵抗 | 毁坏:10到55到10 Hz,单幅度0.50 mm(双幅度1.0 mm)
    功能失效:10到55到10 Hz,单幅度0.50 mm(双幅度1.0 mm) |
    | 冲击抵抗 | 毁坏:1,000 m/s²
    功能失效:带电200 m/s²,未带电100 m/s² |
    | 工作温度范围 | -40°C至+55°C |

    产品特点和优势


    1. 紧凑设计:G2RV-SR/G3RV-SR系列实现约比传统产品低25%的轮廓高度,有助于进一步减小控制面板的尺寸。
    2. Push-In Plus终端:通过节省布线时间(比传统螺钉终端减少60%),降低维护成本,提高可靠性。
    3. 无螺钉松动:提供免维护应用,确保高可靠性。
    4. 手柄结构:便于插入扁平螺丝刀,简化了绞合线的接线工作。
    5. 透明外壳:可以目视确认触点状态,方便现场故障检测。

    应用案例和使用建议


    应用案例
    G2RV-SR和G3RV-SR系列适用于需要空间优化的控制面板,例如在工厂自动化系统中的应用。具体的应用场景包括:
    - 开关控制:用于自动化设备的开关控制,确保精确和可靠的电路切换。
    - 信号处理:作为信号处理模块的一部分,提升系统整体的稳定性。
    使用建议
    1. 环境温度:确保设备工作在规定的温度范围内(-40°C至+55°C),避免过热导致性能下降。
    2. 接线注意事项:在接线过程中,选择合适的终端类型,确保良好的连接以避免接触不良。

    兼容性和支持


    - 兼容性:G2RV-SR和G3RV-SR系列与现有的OEM设备和其他标准配件具有良好的兼容性,便于集成。
    - 技术支持:制造商提供详细的技术文档和在线支持,用户可以通过官方网站获取最新信息和技术更新。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查供电电压是否符合规定要求,确保正确的电源连接。

    2. 问题:接线不稳定。
    - 解决方案:检查接线质量,确保使用Push-In Plus终端以提高接线稳定性。

    总结和推荐


    G2RV-SR和G3RV-SR系列凭借其紧凑的设计、高效的性能和优越的可靠性,在多个应用领域中展现出强大的竞争力。其独特的Push-In Plus终端设计大大降低了安装和维护成本。因此,对于寻求高性能、高可靠性的继电器解决方案的应用,强烈推荐使用G2RV-SR和G3RV-SR系列。

G3RV-SR700-A DC24参数

参数
控制电压 24V(DC)(Max)
开关功能 -
最大导通电阻 -
负载电流额定值 2A
输出类型 AC,过零
负载电压 100V~240V
输入电压 24V(DC)
长*宽*高 6.2mm*78mm*90mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G3RV-SR700-A DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3RV-SR700-A DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3RV-SR700-A DC24 G3RV-SR700-A DC24数据手册

G3RV-SR700-A DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 240.3303
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 720990.9
